На страже безопасности ЦОД

05.09.2023

Масштабный проект ПСМ для московского дата-центра «Ростелеком-ЦОД» в Медведково площадью более 20 000 м².

Энергоцентр произведен по заказу крупнейшего девелопера ЦОД — PNK group. Дата-центр «Ростелеком-ЦОД» соответствует уровню Tier III — это высокий уровень отказоустойчивости работы, гарантирующий простой центра не более 1,6 часов в год. В случае ремонта или модернизации ЦОД пользователи не заметят отключения оборудования.

Назначение

Энергокомплекс ПСМ мощностью 24 МВт отвечает за бесперебойную работу критически важной инфраструктуры дата-центра, а именно — системы холодоснабжения.

Оборудование инфраструктуры ЦОД резервируется по схеме N+1. Это означает наличие одного избыточного источника электроэнергии. В случае отключения одного из основных источников подключится резервный, и энергоснабжение будет производиться в полном объеме.

Оборудование инфраструктуры ЦОД

резервируется по схеме N+1.

Технологические решения

Энергокомплекс состоит из 12 ДЭС мощностью 2 МВт. В основе ДЭС — двигатели Mitsubishi и высоковольтные генераторы с напряжением 10 500 В.

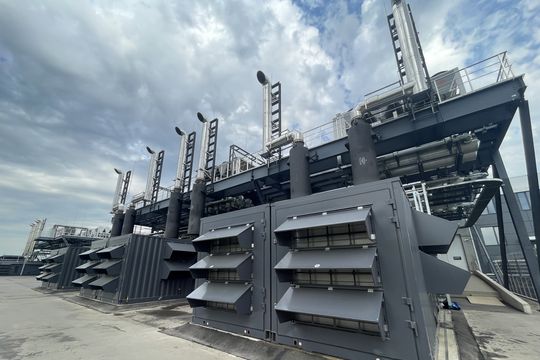

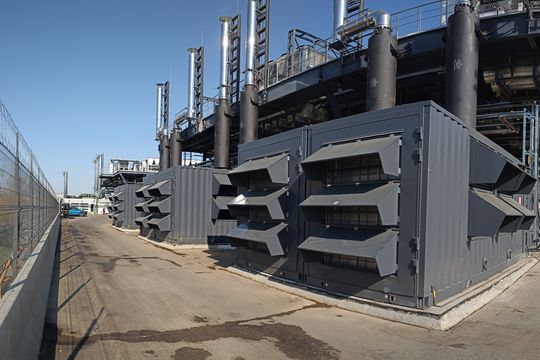

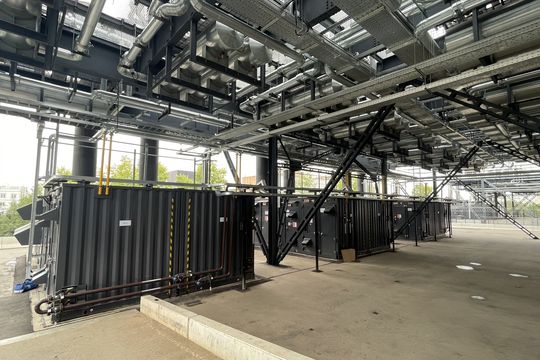

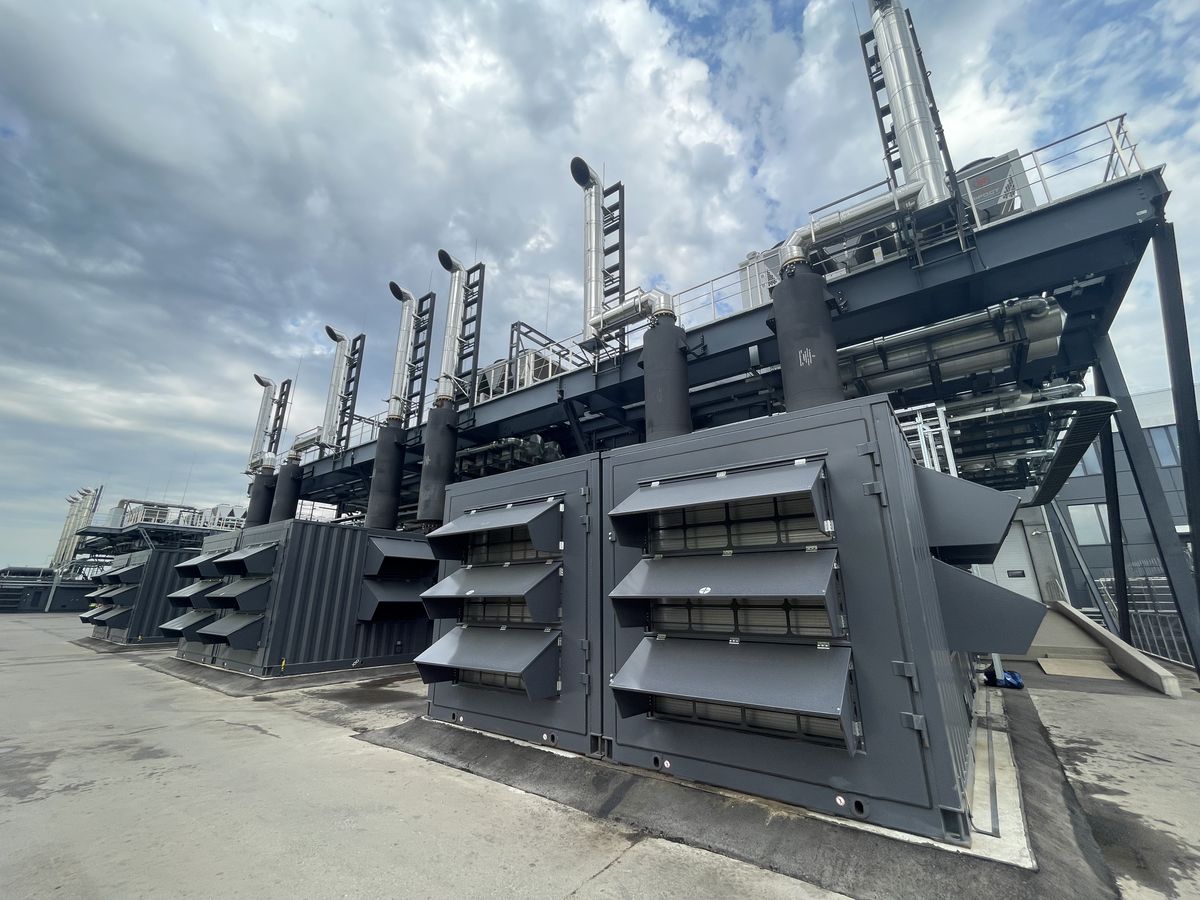

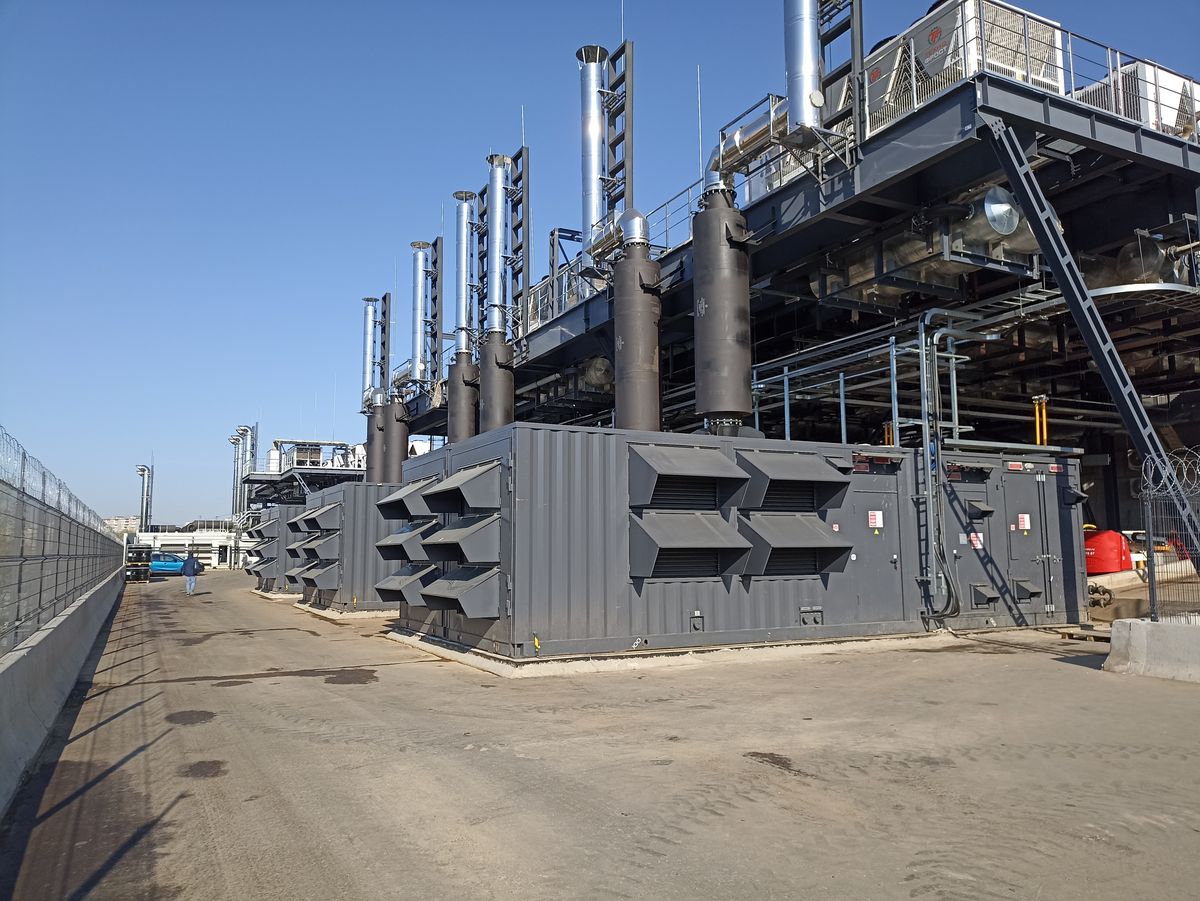

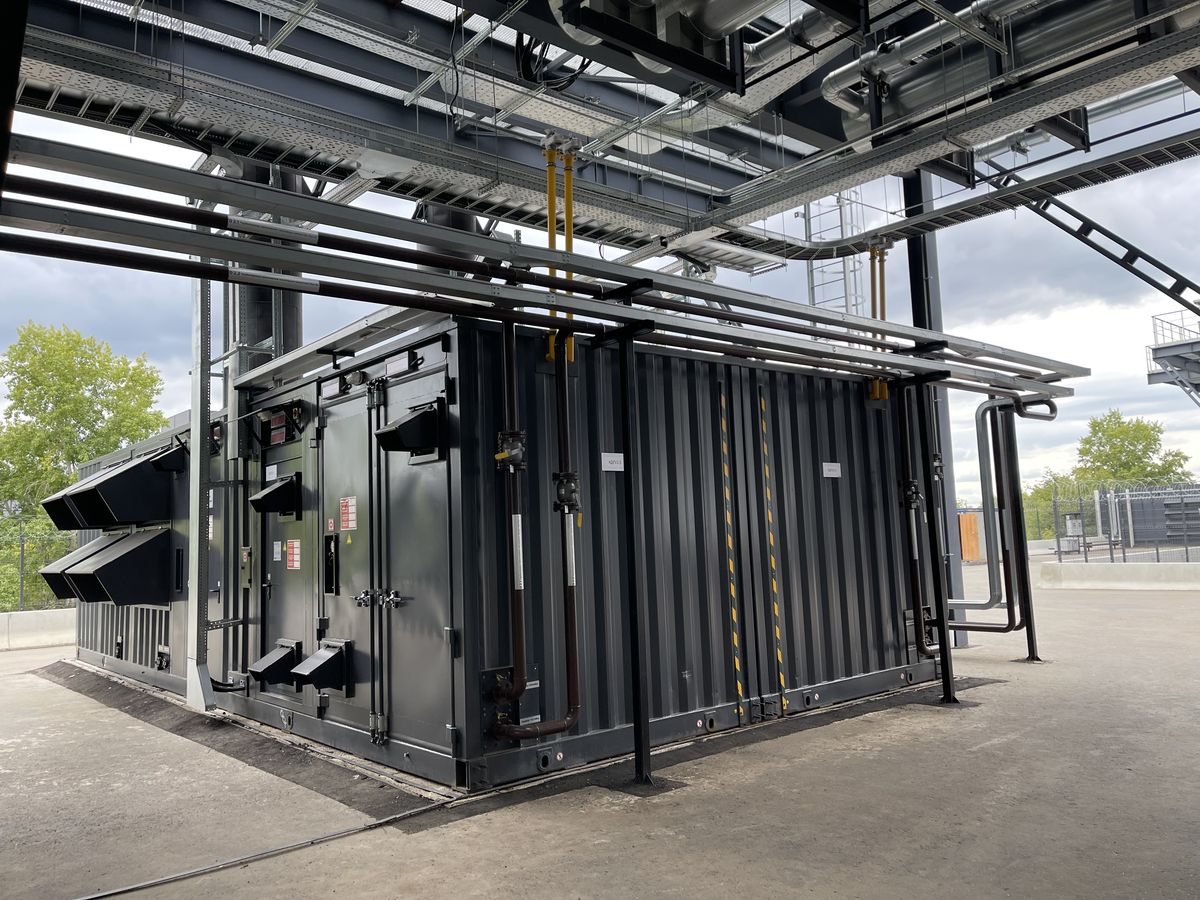

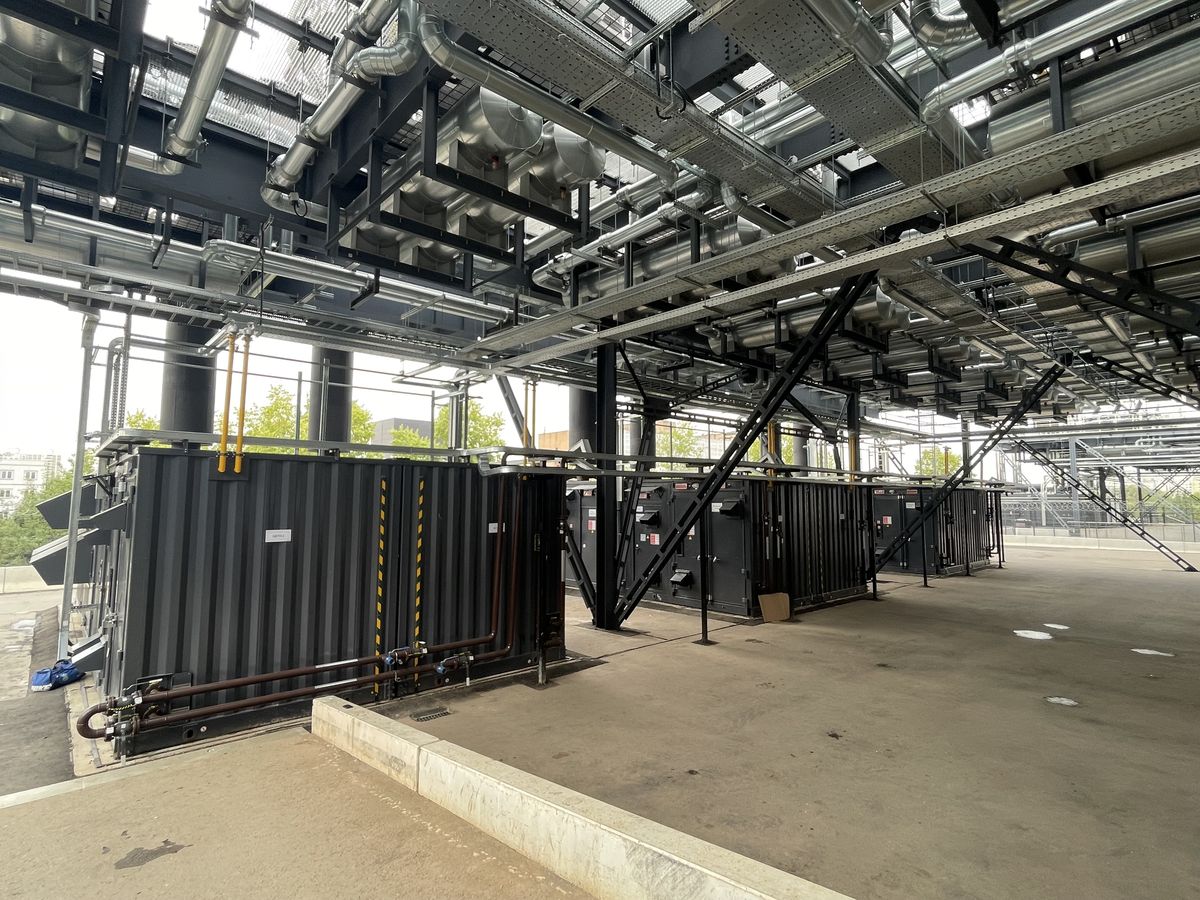

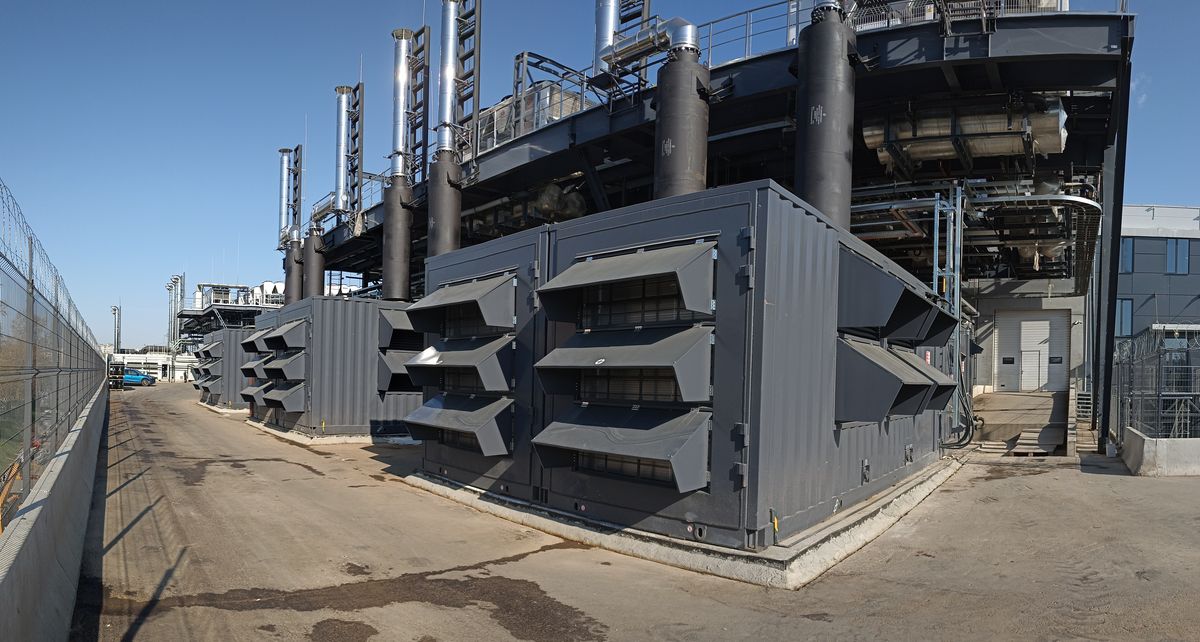

Станции собраны в металлические блок-контейнеры длиной 12 м, установленные на высоте 9,5 м над землей на бетонном, виброустойчивом основании. В контейнере предусмотрен отдельный аппаратный и электротехнический отсеки. Для компактного размещения комплекса на территории дата-центра применено решение установки ДГУ «стена к стене», основанное на специальных расчетах движения потоков воздуха при таком расположении.

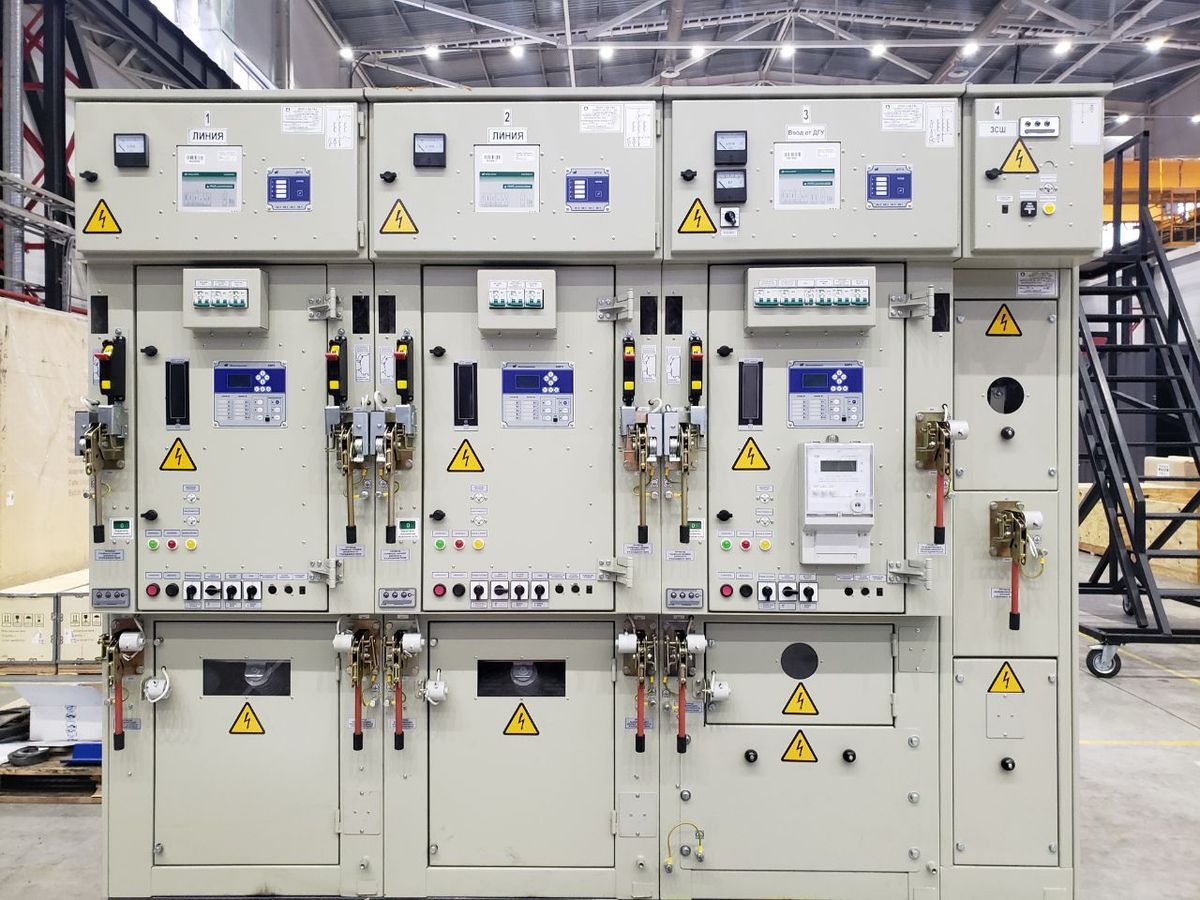

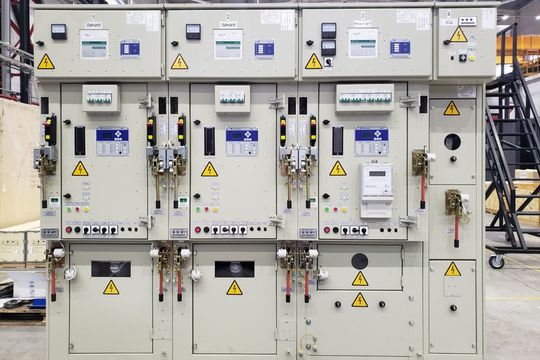

В электротехническом отсеке станции расположено высоковольтное распределительное устройство ВРУ-15, состоящее из 4-х ячеек КСО.

Энергокомплекс ПСМ

состоит из 12 ДЭС мощностью по 2 МВт каждая.

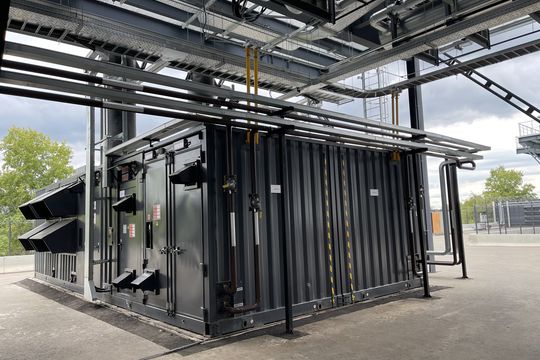

Топливная система с функцией автоматической дозаправки состоит из трубопровода для резервирования топлива и двух 2-стенных топливных баков объемом 4 м3. Топливный отсек отделен специальными перегородками со степенью огнестойкости EI 150. Оборудование топливного отсека защищено от взрыва. Функционирует система контроля герметичности топливных баков. Межстенное пространство баков заполнено азотом. Выполнен монтаж азотного узла.

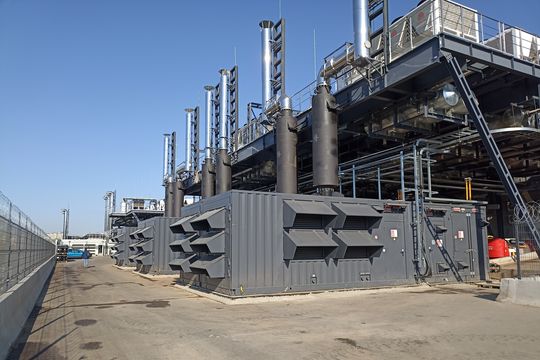

Монтаж систем газовыхлопа выполнен на базе современного газоплотного дымоходного оборудования Jeremias.

Реализация проекта

В августе 2023 года мы провели шефмонтаж, пусконаладочные работы и нагрузочные испытания энергокомплекса, установленного на территории дата-центра.

Это уже второй подобный проект ПСМ для отрасли ЦОД. Завод ПСМ видит подобные комплексные поставки для инфраструктуры дата-центров одними из наиболее интересных и перспективных в своей работе. На сегодняшний день доля отрасли в общих доходах компании ПСМ составляет 16%.

Мы ежегодно повышаем свои компетенции в сфере ЦОД, так как убеждены в ее важности. Надежность резервирования инфраструктуры дата-центров — это главный гарант стабильности их работы. И для этого у ПСМ есть испытанные и эффективные решения.
