Блочные насосные станции для водоотлива в добывающей промышленности

Для осушения карьеров при ведении горных работ
Собственное производство модулей любой сложности
Стационарные и мобильные

Блочные насосные станции карьерного водоотлива являются одним из основных элементов систем осушения карьеров при ведении в них горных работ. Каждая насосная станция - это индивидуальный проект.

Насосное оборудование, которое будет входить состав насосной станции, инженеры подбирают, исходя из конкретных показателей расхода воды и обеспечения расчетного напора станции, а также других требований заказчика.

Характеристики насосных станций карьерного водоотлива:

Производительность насосной станции

1...9000 и более м³/ч

Количество рабочих/резервных насосных агрегатов

от 1 и более ед.

Степень огнестойкости станции

от IV до I

Температура эксплуатации

– 60°C… + 50°C

Подобрать насос

Конструкция БНС

Насосные станции карьерного водоотлива размещаются в модульном помещении, обеспечивающим круглогодичную работоспособность станции и включают в себя смонтированное и подключенное насосное оборудование, технологический трубопровод с установленной запорной арматурой и систему автоматического управления технологическим процессом.

Из чего состоит блочная насосная станция?

1. Обвязка труб с запорно-регулирующей арматурой

Все насосные агрегаты выпускаются в трубопроводной обвязке, в состав которой входят все необходимые трубные элементы, запорно-регулирующая арматура и КИП. Обвязка труб с запорно-регулирующей арматурой позволяет реализовывать различные сценарии работы станции: каскадное включение в работу резервных насосных агрегатов, ввод в работу аварийного агрегата в случае поломки основного, переключение потоков с одного трубопровода на другой и т.д.

Читать полностью

Скрыть текст

2. Система автоматизации

В зависимости от сложности технологического процесса и системы автоматизации предприятия, на котором используется насосная установка, система управления насосной станцией может быть выполнена от самой простой с ручным управлением элементами установки до полноценной системы управления с автоматизированным управлением всеми процессами, внедрением в систему управления верхнего уровня предприятия, полной диспетчеризацией.

Опции системы управления:

автоматический и ручной режим работы;
автоматическое включение насосов при поступлении внешнего сигнала по «сухому контакту»;
запуск и управление оборотами насосов через устройство плавного пуска или частотные преобразователи
автоматическое подключение резервного насоса при отказе основного;
индикация рабочего и аварийного состояния всех исполнительных устройств;
сигнализация неисправности работы насосов и сигнальных цепей;
защита двигателя от короткого замыкания;
защита двигателя от пропадания одной из фаз;
защита насоса от "сухого" хода;
контроль качества питающего напряжения;
автоматический ввод резерва по электропитанию;
диспетчеризация аварийных и рабочих параметров через физические сигналы

Читать полностью

Скрыть текст

3. Насосное оборудование

В зависимости от назначения станции и алгоритма ее работы, в ней могут быть смонтированы один или несколько насосных агрегатов для различных технологических целей. Насосное оборудование подбирается индивидуально под каждый проект в зависимости от технологического процесса, в котором оно используется, от климатических условий размещения, от требуемых параметров насосных агрегатов, от типа перекачиваемой жидкости

Читать полностью

Скрыть текст

4. Модульное здание

Оборудование насосной станции располагается внутри модульного здания. Сборно-разборная конструкция контейнера или самонесущего здания позволяет перевозить систему в виде модульных блоков.

При эксплуатации в условиях низких температур контейнер оснащен теплоизоляцией в виде утепления из трехслойных бескаркасных сэндвич-панелей, толщина утеплителя 50-200 мм. А для жарких условий эксплуатации может быть предусмотрена система эффективной вентиляции.

Модульное помещение включает в свой состав:

систему рабочего и аварийного освещения
систему отопления
систему вентиляции
охранно-пожарную сигнализацию
систему заземления
систему молниезащиты

Благодаря собственному производству блок-контейнеров, ПСМ может спроектировать и произвести модульное помещение каркасного типа из сэндвич-панелей или каркасно-сварной конструкции любого размера и назначения.

Читать полностью

Скрыть текст

Особенности БНС для карьерного водоотлива

Обычно насосное оборудование станции карьерного водоотлива представляет собой три одинаковых насоса (рабочий, резервный и находящийся в ремонте), каждый из которых рассчитывается на откачку за 20 часов суточного нормального притока.

В зависимости от конкретных условий, при проектировании станции, количество и функциональное назначение насосов могут быть изменены.

Установленная в станциях система автоматического управления реализуется на микропроцессорных контроллерах и обеспечивает автоматический пуск и остановку насосов в зависимости от уровня воды в водосборнике, автоматическое включение резервных насосов при аварийном подъёме уровня воды и неисправности работающего насоса, дистанционный контроль и сигнализацию об уровне воды в водосборнике.

Режим работы насосных станций карьерного водоотлива непрерывный круглосуточный. Станции могут быть запитаны от промышленной сети электроснабжения напряжением 380 В, 6 кВ или 10 кВ.

В районах, где разовые притоки ливневых вод могут в несколько раз превышать нормальные, насосные станции карьерного водоотлива могут быть выполнены в плавучем варианте на понтоне.

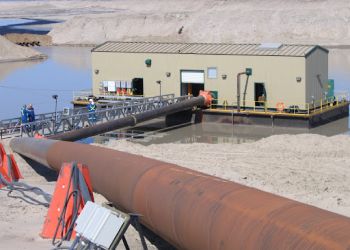

Плавучая насосная станция на понтоне:

Конструкция понтонов - модульная, прямоугольного (коробчатого) или круглого типа. Материал понтонов и всех металлических конструкций подбирается в зависимости от условий эксплуатации.

Каждый понтон имеет два люка-лаза для возможности обслуживания изнутри. Для перемещения персонала по ПНС предусматриваются проходы, лестницы, ограждения и сходни достаточной ширины.

ПНС имеет систему антиоблединения на базе потокообразователей. ПНС оснащена системой якорения, швартовочным оборудованием, лебедками и первичными средствами спасения на воде.

Переходные мостики имеют опорные конструкции для размещения напорных трубопроводов и силовых кабелей, проход для доступа персонала к ПНС. Мостики имеют систему освещения и первичные средства спасения на воде.
