Блочные насосные станции промышленного водоснабжения

Блочные насосные станции водоснабжения предназначены для бесперебойного обеспечения водой и поддержания требуемого давления в различных технологических процессах. Предназначены для питьевого, технического водоснабжения и повышения давления в зданиях любого назначения и в промышленности.

Могут использоваться как насосные станции 1-го, 2-го, 3-го подъема, как повысительные насосные станции.

Модульные насосные станции 1-го подъема

Модульные насосные станции 1-го подъема устанавливаются в непосредственной близости от источника водоснабжения, забирают воду из этого поверхностного или подземного источника и далее в зависимости от технологического назначения подают воду непосредственно к потребителю или к промежуточным объектам системы водоснабжения.

Модульные насосные станции 2-го, 3-го и последующих подъемов

Модульные насосные станции 2-го, 3-го и последующих подъемов являются насосными станциями повышения давления (повысительными станциями, бустерными станциями). Устанавливаются на промежуточных участках магистрального трубопровода или водовода для повышения параметров перекачиваемой жидкости.

Забор воды может осуществляться как из промежуточных резервуаров, так и из существующего трубопровода.

Характеристики насосных станций промышленного водоснабжения:

Конструкция БНС для водоснабжения

Блочные насосные станции водоснабжения разрабатываются по индивидуальному проекту с учетом дополнительных требований заказчика, в зависимости от климатических условий и могут включать в себя следующие компоненты:

1. Обвязка труб с запорно-регулирующей арматурой

Все насосные агрегаты выпускаются в трубопроводной обвязке, в состав которой входят все необходимые трубные элементы, запорно-регулирующая арматура и КИП. Обвязка труб с запорно-регулирующей арматурой позволяет реализовывать различные сценарии работы станции: каскадное включение в работу резервных насосных агрегатов, ввод в работу аварийного агрегата в случае поломки основного, переключение потоков с одного трубопровода на другой и т.д.

Читать полностью

Скрыть текст

2. Система автоматизации

В зависимости от сложности технологического процесса и системы автоматизации предприятия, на котором используется насосная установка, система управления насосной станцией может быть выполнена от самой простой с ручным управлением элементами установки до полноценной системы управления с автоматизированным управлением всеми процессами, внедрением в систему управления верхнего уровня предприятия, полной диспетчеризацией.

Опции системы управления:

• автоматический и ручной режим работы;
• автоматическое включение насосов при поступлении внешнего сигнала по «сухому контакту»;
• запуск и управление оборотами насосов через устройство плавного пуска или частотные преобразователи
• автоматическое подключение резервного насоса при отказе основного;
• индикация рабочего и аварийного состояния всех исполнительных устройств;
• сигнализация неисправности работы насосов и сигнальных цепей;
• защита двигателя от короткого замыкания;
• защита двигателя от пропадания одной из фаз;
• защита насоса от "сухого" хода;
• контроль качества питающего напряжения;
• автоматический ввод резерва по электропитанию;
• диспетчеризация аварийных и рабочих параметров через физические сигналы

Читать полностью

Скрыть текст

3. Насосное оборудование

В зависимости от назначения станции и алгоритма ее работы, в ней могут быть смонтированы один или несколько насосных агрегатов для различных технологических целей. Насосное оборудование подбирается индивидуально под каждый проект в зависимости от технологического процесса, в котором оно используется, от климатических условий размещения, от требуемых параметров насосных агрегатов, от типа перекачиваемой жидкости

Читать полностью

Скрыть текст

4. Модульное здание

Оборудование насосной станции располагается внутри модульного здания. Сборно-разборная конструкция контейнера или самонесущего здания позволяет перевозить систему в виде модульных блоков.

При эксплуатации в условиях низких температур контейнер оснащен теплоизоляцией в виде утепления из трехслойных бескаркасных сэндвич-панелей, толщина утеплителя 50-200 мм. А для жарких условий эксплуатации может быть предусмотрена система эффективной вентиляции.

Модульное помещение включает в свой состав:

• систему рабочего и аварийного освещения
• систему отопления
• систему вентиляции
• охранно-пожарную сигнализацию
• систему заземления
• систему молниезащиты

Благодаря собственному производству блок-контейнеров, ПСМ может спроектировать и произвести модульное помещение каркасного типа из сэндвич-панелей или каркасно-сварной конструкции любого размера и назначения.

Читать полностью

Скрыть текст

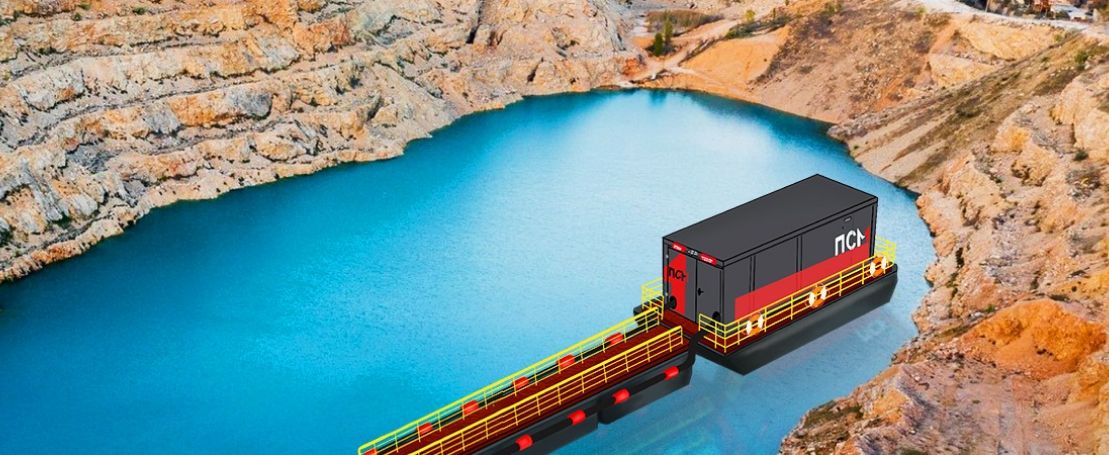

Плавучие насосные станции водоснабжения

Работники водоканалов, карьеров и фермерских хозяйств часто сталкиваются с проблемой, когда при падении уровня воды, насосам 1-ого подъема не хватает всасывающей способности. Решением может быть установка плавучей насосной станции ПСМ.

Плавучие насосные станции (ПНС) - это мобильная сборно-разборная конструкция предназначенная для забора воды из поверхностного водоема. Станция устанавливается на таком расстоянии от берега, на котором обеспечивается достаточная глубина для погружения насосов или водозаборных устройств.

ПНС являются изделием полной заводской готовности и включают в себя те же конструктивные элементы, что и стандартная блочно-модульная насосная станция, но установленные на понтоне.

Плавучая насосная станция на понтоне:

Конструкция понтонов - модульная, прямоугольного (коробчатого) или круглого типа. Материал понтонов и всех металлических конструкций подбирается в зависимости от условий эксплуатации.

Каждый понтон имеет два люка-лаза для возможности обслуживания изнутри. Для перемещения персонала по ПНС предусматриваются проходы, лестницы, ограждения и сходни достаточной ширины.

ПНС имеет систему антиоблединения на базе потокообразователей. ПНС оснащена системой якорения, швартовочным оборудованием, лебедками и первичными средствами спасения на воде.

Переходные мостики имеют опорные конструкции для размещения напорных трубопроводов и силовых кабелей, проход для доступа персонала к ПНС. Мостики имеют систему освещения и первичные средства спасения на воде.

особенности БНС для водоснабжения

• Полная автоматизация

  Система управления реализована на базе микропроцессорных контроллеров, обеспечивающих работу станции без постоянного присутствия персонала и интеграцию станции в общую систему АСУ ТП системы водоснабжения. Автономная работа и автоматизированная система управления позволяет минимизировать количество обслуживающего персонала.

• Мобильность

  Сборно-разборная конструкция позволяет монтировать оборудование в кратчайшие сроки и без дополнительных затрат.

• Полная заводская готовность

  Полная готовность к работе сразу после установки. Станция полностью готова к подключению и работе, а клиенту не понадобится дорогостоящий монтаж и пуско-наладка.
