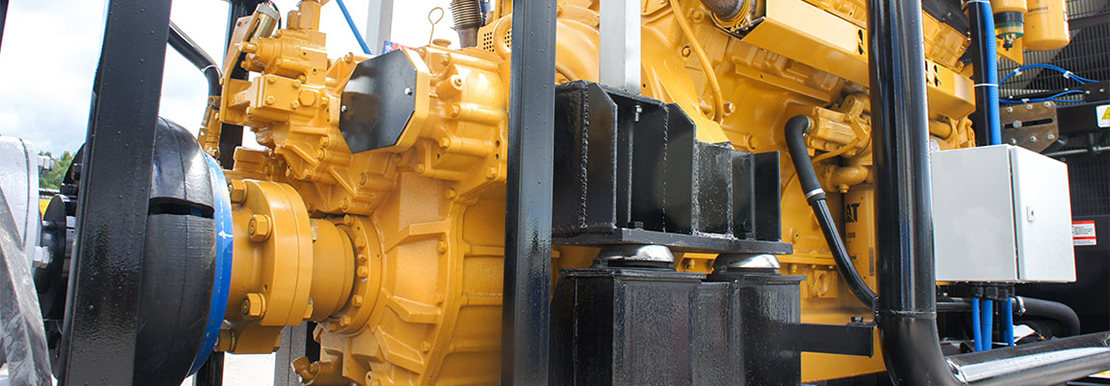

Силовые приводы на двигателях Caterpillar
Дизельные приводы на американских двигателях Caterpillar мощностью до 3700 кВт для добывающей и строительной отрасли
- Для мобильных и стационарных буровых
- Для компрессорных установок
- Для насосов (в том числе высокого давления)
- Для грунтовых насосов в составе земснарядов и гидромониторов
- Для сложных гидравлических систем
- Для насосных агрегатов АН и АО
Обсудить техническую задачу со специалистом
Руководитель проектов
ТРОЙНИК Игорь
Модельный ряд
Силовые приводы мощностью от 300 до 1000 кВт
Двигатели подходят для привода буровой лебедки в составе мобильных буровых установок, грузоподъемностью от 125 т, для привода буровых насосов типа УНБТ-475, УНБТ-600, НБТ-600, УНБ-600, китайских насосов типа F и 3NB.
| Модель | Мощность, кВт (л.с.) | Двигатель | Максимальный крутящий момент двигателя, Нм (кгсм) | |
|---|---|---|---|---|
| 287
(390) - 388 (527) 1800-2100 об/мин |
Caterpillar C13 ACERT | 2011
(205) 1400 об/мин |
||
| 328
(446) - 444 (603) 1800-2100 об/мин |
Caterpillar C15 ACERT | 2466
(251,6) 1400 об/мин |
||
| 429
(583) - 470 (639) 1800-2100 об/мин |
Caterpillar C18 ACERT | 2742
(279,8) 1400 об/мин |
||
| 597
(811) - 858 (1166) 1800-2100 об/мин |
Caterpillar C27 ACERT | 4000
(408) 1400 об/мин |
||
| 709
(962) - 1007 (1369) 1800-2100 об/мин |
Caterpillar C32 | 4338
(442,7) 1400 об/мин |
||
| 597
(811) - 1119 (1521) 1800-2100 об/мин |
Caterpillar C32 ACERT | 5995
(611,7) 1400 об/мин |
||
| 955
(1298) - 1342 (1824) 1800-1900 об/мин |
Caterpillar 3512 | 6310
(643,6) 1300 об/мин |
Силовые приводы на двигателях Caterpillar мощностью менее 300 кВт и более 1000 кВт
Если вам нужен Caterpillar такой мощности, напишите нашему специалисту.
Варианты трансмиссий на двигатель Caterpillar
- АКПП: Alisson (США), CAT (США)
- Механизм отбора мощности: Twin Disk (Италия), WPT
- Редуктор: Dong-I (Южная Корея), Advance Gearbox (Китай)
- Шинно-пневматическая муфта
- Раздаточная коробка
- Дистанционный (пневмоэлектрический) механизм управления сцеплением (опция)
Дополнительные отборы мощности
На двигатель или трансмиссию можно установить отключаемые или неотключаемые отборы мощности, которые приводят в движение дополнительное оборудование: компрессор, гидронасос
Электронная система управления (ЭСУПД)
ЭСУПД разработана на базе датского контроллера DEIF или чешского ComAp и обеспечивает функции контроля, защиты и управления дизельного привода.
Система запуска силового привода
- Электростартер
- Пневмостартер
- Комбинированная система (электростартер + пневмостартер)

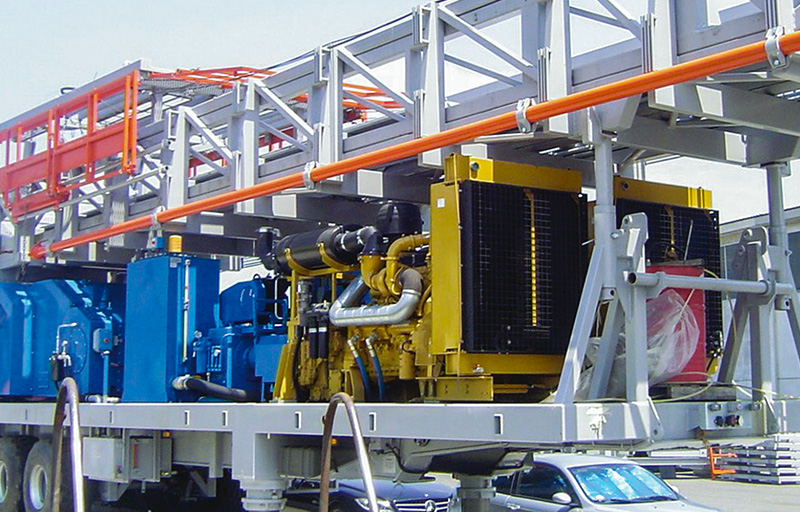

Параллельная работа силовых приводов
Приводы могут быть объединены ременной передачей или суммирующим редуктором, чтобы работать на общую нагрузку.
В каких случаях выгодна параллельная работа приводов?
- Если нагрузка на приводы часто меняется: резко возрастает или уменьшается. Режим параллельной работы равномерно распределяет нагрузку на двигатели.
- Если нельзя допустить простоя оборудования. При параллельной работе агрегаты страхуют друг друга. Если один выйдет из строя, второй примет нагрузку на себя.
- Если нужно беречь ресурс двигателя. Алгоритм системы управления позволяет чередовать работу моторов для равномерный наработки моточасов.
Дополнительное оборудование и варианты исполнения
Опции двигателя
- Пневмосистема (компрессор, ресивер, осушитель)
- Подогреватель жидкостный предпусковой
- Электрический подогреватель охлаждающей жидкости
- Масляная система, обеспечивающая 150 часов непрерывной работы
- Низкошумный глушитель 35Дб (45Дб)
- Двухконтурная система охлаждения
- Выносная система охлаждения
- Заслонка аварийного останова по воздуху
Опции системы управления
- Cистема управления CAT
- Выносной пульт управления
- Контроллер для работы при температуре до -40°С
- Взрывозащищенный пульт
Опции топливной системы
- Система учета расхода топлива
- Ручной/электрический насос откачки/закачки жидкостей
- Топливный фильтр-влагоотделитель с опцией подогрева топлива
- Дополнительный топливный бак
- Встроенный топливный бак увеличенной емкости
- Система автоматической дозаправки топливом из дополнительного бака в основной
- Система автоматической дозаправки из внешнего источника
Аккумуляторы
- Зарядное устройство АКБ
- Подогрев ящика АКБ
Варианты исполнения
- Модульная рама на привод
- Общая рама на всю установку. Фото
- Навес на двигатель или на всю установку для зашиты от осадков
- Капот для защиты от сильных осадков и механических повреждений. Фото
- Контейнер для работы двигателя в условиях низких температур и для комфортного обслуживания. Фото
Передвижное исполнение
- Полозья для перемещения по строительным площадкам или каменистой местности. Фото
- Сани для перемещения по снегу или болоту
- Прицеп автомобильный или тракторный для транспортировки по автомобильным дорогам

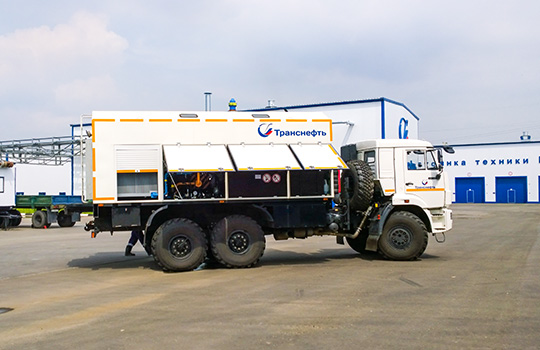

- Автомобильное шасси
Реализованные проекты на базе приводов Caterpillar

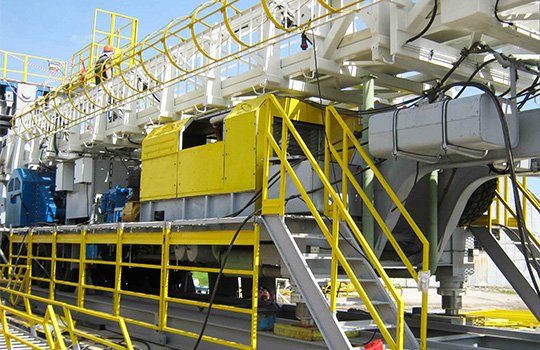

Для мобильной буровой установки

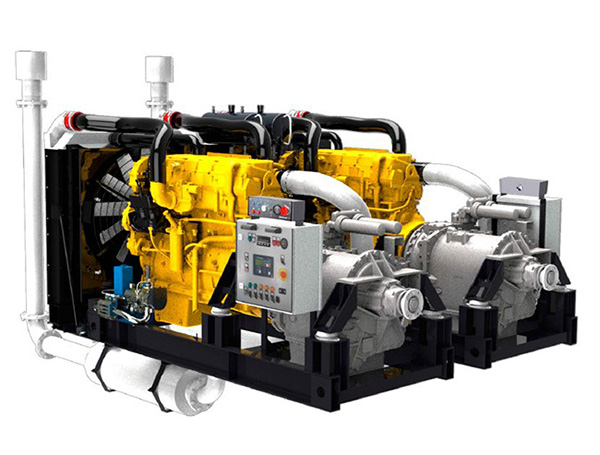

PDCat- 400 (левый, правый)
Для завода-изготовителя нефтепромыслового оборудования инженеры ПСМ сконструировали агрегат из двух составных приводов. Оба собраны на базе двигателей Caterpillar C15 мощностью 403 кВт (540 л.с.). Приводы настроены на параллельную работу, соединены с суммирующим редуктором. За счет этого агрегаты выдерживают перепады нагрузки и не работают на износ.
Привод оснащен АКПП Allison. В американской коробке передач используется запатентованный гидротрансформатор, который смягчает ударные нагрузки при бурении. На коробку установили два отбора мощности Chelsea: постоянного зацепления и отключаемый. Эти механизмы приводят в движение дополнительное оборудование.
На заводе металлоконструкций ПСМ для привода изготовили сдвоенный капот, который защищает механизмы от грязи и осадков.
Для компрессорной установки
PDCat-500
Для привода инженеры ПСМ использовали двигатель Caterpillar C18 мощностью 447,5 кВт (600 л.с.). На него поставили механизм отбора мощности английского производителя WPT. Английскую трансмиссию выбрали за многослойные фрикционные диски, которые обеспечивают долгую службу и надежное сцепление.
За безопасность работы отвечает система аварийно-предупредительной сигнализации и защиты. Она проинформирует оператора о низком давлении масла или проблеме с воздушным фильтром. А если вращение двигателя превысит предельные значения, сработает воздушная заслонка, которая перекроет доступ воздуха в цилиндры и остановит мотор.
Для привода выбрали открытое исполнение на модульной раме. Заказчик на месте смонтировал установку в свой контейнер.

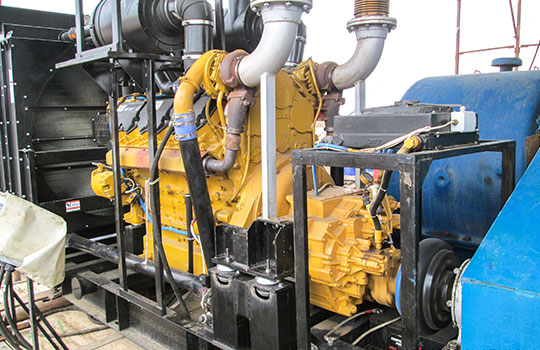

Для бурового насоса
PDCat-700
Привод поставлен для буровой установки, которая разрабатывает газовое месторождение в Оренбургской области. В основе - двигатель Caterpillar C27 мощностью 597 кВт (811 л.с.). Вращение двигателя передается через шинно-пневматическую муфту.
Привод инженеры ПСМ по техническому заданию дополнительно укомплектовали шкивами, опорами и валом. На месте эксплуатации привод ПСМ будет работать в комплексе с другими силовыми агрегатами.
Преимущества силовых приводов ПСМ на базе двигателей Caterpillar
- Двигатель от международной компании, которая 93 года производит моторы для промышленного оборудования.
- До первого капитального ремонта 50 тысяч моточасов. Мотор разработан для добывающей отрасли, где недопустим простои.
- Приспособлен к любым климатическим условиям. Техника на двигателях Caterpillar работает на Крайнем Севере, в пустынях, на морских нефтегазовых платформах.
- Каждый привод конструируется в Инжинириговом центре ПСМ с учетом требований клиентов.
- Производственные мощности ПСМ – это два завода. На одном собирают агрегаты, на другом изготавливают контейнеры, капоты, рамы, полозья и сани для приводов.
- Система управления, разработанная специалистами ПСМ, позволяет реализовывать проекты приводов с параллельной работой
- Взрывозащитное исполнение для безопасной работы приводов на нефтегазовых месторождениях
- Возможность совместного применения электростартера и пневмостартера в одном агрегате
- Техническая поддержка на месте эксплуатации
