Дизельный привод ПД-400 (ТМЗ)
Обсудить задачу
Руководитель проектов
ТРОЙНИК Игорь
Двигатель
Базовая комплектация: ТМЗ 8435.10
Возможна замена на двигатели аналогичной мощности Doosan, Volvo Penta, Caterpillar, Cummins
Базовая комплектация: ТМЗ 8435.10
Возможна замена на двигатели аналогичной мощности Doosan, Volvo Penta, Caterpillar, Cummins
Максимальный крутящий момент двигателя
1860 Нм / 190 кгсм
1860 Нм / 190 кгсм
Мощность брутто при 2100 об/мин
345.5 кВт / 470 л.с.
Мощность брутто при 1500 об/мин
294 кВт / 400 л.с.
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Обсудить задачу
Руководитель проектов
ТРОЙНИК Игорь
Привод дизельный серии ПД-400 (силовой агрегат АС-400) предназначен для привода насоса и различных механизмов и устройств промышленного назначения: нефтяных и водяных насосов, компрессоров, бурового оборудования и др. агрегатов.
Силовые агрегаты применяются и используются в составе передвижных насосных установок для аварийно-ремонтных служб, в качестве силового привода специальных передвижных машин для нефтегазового комплекса, резервного и основного привода водяных насосов на водозаборных станциях и земснарядах, для привода насосов для перекачки водных растворов горнорудной и золотодобывающей отраслей и т.д.
Каждая силовая установка индивидуальна, поэтому предлагаем заполнить опросный лист.
Серия ПД и ЯСУ
- Принимают до 100% нагрузки единовременно
- Работают без сбоев даже на топливе низкого качества
- Требуют элементарного технического обслуживания
Двигатель
| Модель двигателя |
ТМЗ 8435.10
Возможна замена на двигатели аналогичной мощности Doosan, Volvo Penta, Caterpillar, Cummins |
| Мощность брутто при 2100 об/мин | 345.5 кВт / 470 л.с. |
| Мощность брутто при 1500 об/мин | 294 кВт / 400 л.с. |
| Максимальный крутящий момент двигателя | 1860 Нм / 190 кгсм |
| Тип |
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 140 |
| Ход поршня, мм | 140 |
| Рабочий объем, л | 17.24 |
| Степень сжатия | 15.5:1 |
| Система аварийного останова двигателя | двигатель может быть оборудован механизмом аварийного останова с исполнительным устройством, перекрывающим впускной тракт двигателя |
| Заслонка аварийного останова | |
| Предпусковой жидкостный подогреватель (опция) | |
| Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт) (опция) | |
| Электронный актуатор взамен механического на ТНВД двигателя (опция) | |
Система управления
|
Ручное управление
Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами На приборной панели располагаются:
|
|
|
Автоматическое управление
Система управления на базе контроллера Deif. Применяется:
Функции автоматической системы управления:
|
|
|
Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций |
|
|
Опции системы управления на базе контроллера Deif:
|
Топливная система
| Топливные фильтры | |
| - грубой очистки | отстойник - 2 шт. |
| - тонкой очистки | с двумя сменными фильтрующими элементами из фильтрованной бумаги |
| Топливный бак | размер согласовывается с Заказчиком, зависит от необходимого времени автономной работы |
| Топливный сепаратор с подогревом (опция) | |
Масляная система
| Давление масла, кПа (кг/см2) | |
| - при номинальной частоте вращения | 400-700 (4-7) |
| - при минимальной частоте, не менее | 100 (0,1) |
| Температура масла, °С, не более | 98-104 |
| Объем системы смазки, л | 33 |
Система воздухозабора
| Система впуска с воздушным фильтром |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
Система электрооборудования
| Зарядный генератор | переменного тока, номинальное напряжение 28 В, максимальный ток 80 А, модели 6582.3701 |
| Пусковое устройство | электрический стартер с муфтой свободного хода, модели 2501.3701-21 |

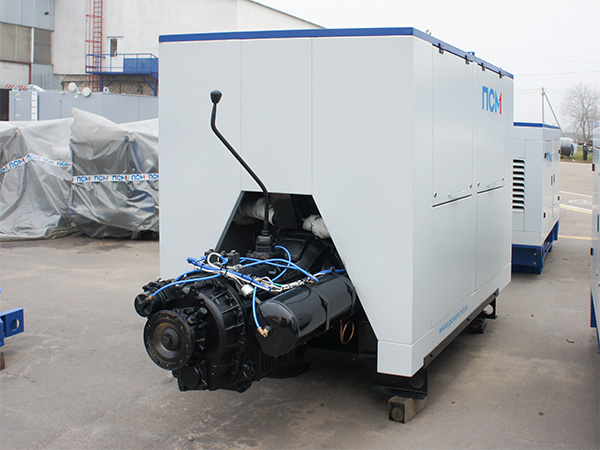

Трансмиссия
Исполнение

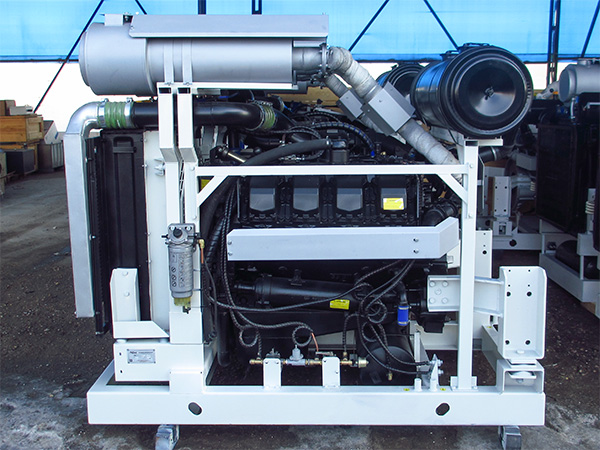

| Базовое исполнение | размещение двигателя на раме (с радиатором системы охлаждения) |
| Нестандартная компоновка обсуждается с конструкторами индивидуально | |

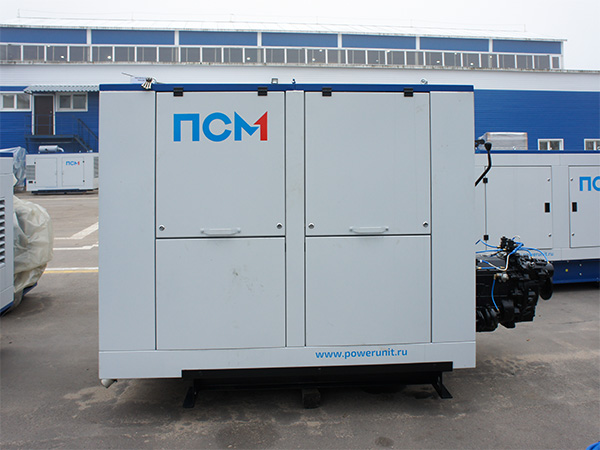

Погодозащитный капот
Защита от осадков
Защита от взлома
Собственное производство
Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота с верхними откидными люками, нижними съемными щитами, с навесными дверями.
Контейнер «Север»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Нестандартные варианты исполнения
Возможна разработка и производство нестандартных комплектаций
- Сдвоенные капоты
- Передвижное исполнение
- Компановка, позволяющее установить оборудование в ограниченном пространстве
- Специальная окраска
- Специальная конструкция рамы
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Соответствие стандартам
Производство приводов соответсвутет стандартам ISO 9001:2015.
Климатическое исполнение УХЛ ГОСТ 15150-69 с температурой окружающей среды от -10°С до +50°С. При наличии предпускового подогрева агрегата до -40°С.
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
