Дизельный привод ПД-500 (ЯСУ-500)

ПД-500 (ЯСУ-500) ПД-500 (ЯСУ-500) ПД-500 (ЯСУ-500) ПД-500 (ЯСУ-500) ПД-500 (ЯСУ-500) ПД-500 (ЯСУ-500) ПД-500 (ЯСУ-500) ПД-500 (ЯСУ-500) ПД-500 (ЯСУ-500) ПД-500 (ЯСУ-500)
Обсудить задачу
ТРОЙНИК Игорь
Руководитель проектов
ТРОЙНИК Игорь
моб.тел. +7 (905) 130-35-53
Двигатель
Базовая комплектация: ЯМЗ 8502.10
Возможна замена на двигатели аналогичной мощности Doosan, Volvo Penta, Caterpillar, Cummins
Максимальный крутящий момент двигателя
2450 Нм / 250 кгсм
Мощность брутто при 2100 об/мин
478 кВт / 650 л.с.
Мощность брутто при 1500 об/мин
380 кВт / 517 л.с.
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Обсудить задачу
ТРОЙНИК Игорь
Руководитель проектов
ТРОЙНИК Игорь
моб.тел. +7 (905) 130-35-53

Привод дизельный серии ПД-500 (силовая установка ЯСУ-500, силовой агрегат АС-500) предназначен для привода насоса и различных механизмов и устройств промышленного назначения: нефтяных и водяных насосов, компрессоров, бурового оборудования и др. агрегатов.

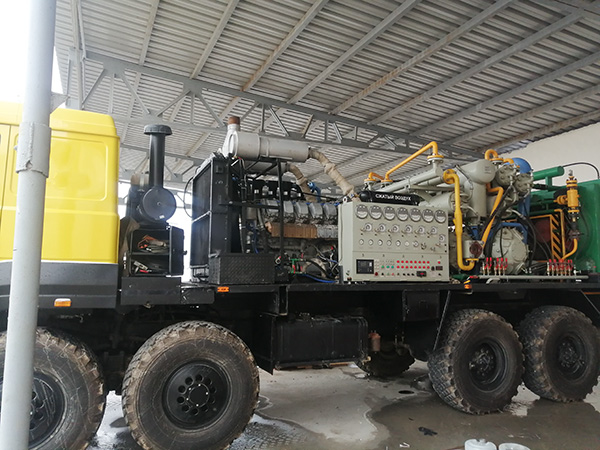

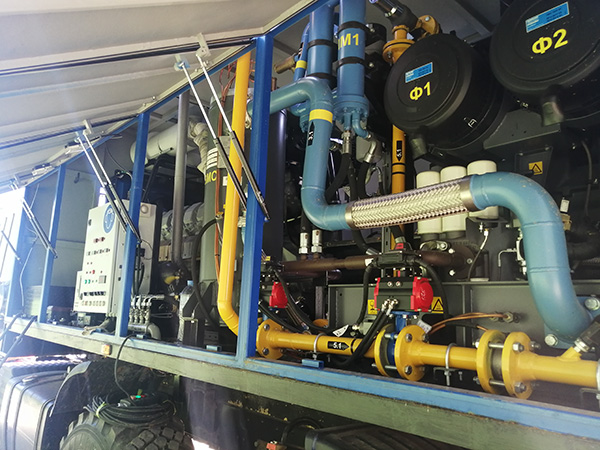

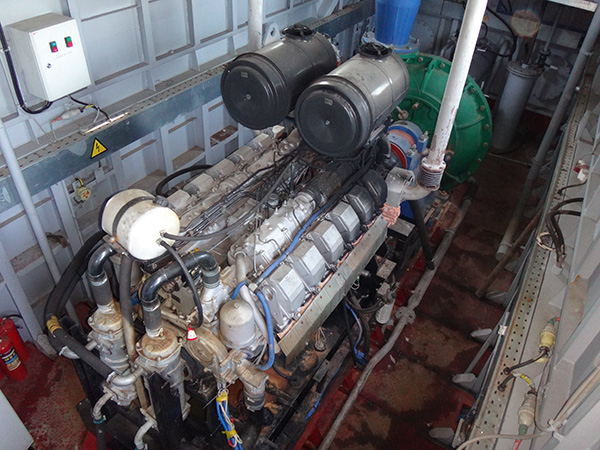

Силовые агрегаты применяются и используются в составе передвижных насосных установок для аварийно-ремонтных служб, в качестве силового привода специальных передвижных машин для нефтегазового комплекса, резервного и основного привода водяных насосов на водозаборных станциях и земснарядах, для привода насосов для перекачки водных растворов горнорудной и золотодобывающей отраслей и т.д.

Готовые решения для применения дизельных приводов ПД-500:

Каждая силовая установка индивидуальна, поэтому предлагаем заполнить опросный лист.

Заказать запчасти и сервис
Серия ПД и ЯСУ
от 30 до 500 кВт
Собираются на базе отечественных двигателей ЯМЗ, ММЗ, ТМЗ
  • Принимают до 100% нагрузки единовременно
  • Работают без сбоев даже на топливе низкого качества
  • Требуют элементарного технического обслуживания
Все дизельные приводы ПСМ серия ПД и ЯСУ
Двигатель

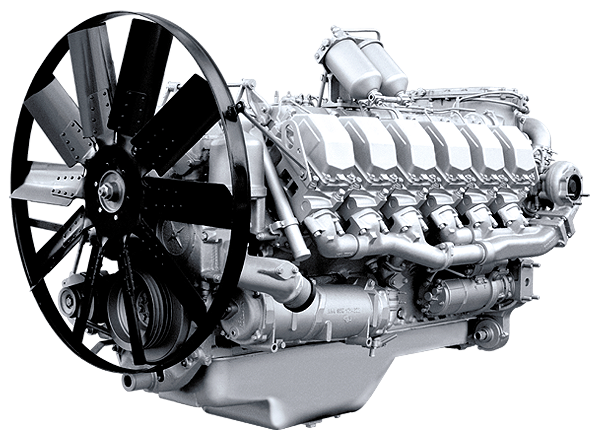

Модель двигателя ЯМЗ 8502.10

Возможна замена на двигатели аналогичной мощности Doosan, Volvo Penta, Caterpillar, Cummins
Мощность брутто при 2100 об/мин 478 кВт / 650 л.с.
Мощность брутто при 1500 об/мин 380 кВт / 517 л.с.
Максимальный крутящий момент двигателя 2450 Нм / 250 кгсм
Тип 12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 140
Ход поршня, мм 140
Рабочий объем, л 25.86
Степень сжатия 15.2:1
Система аварийного останова двигателя воздушные заслонки и электромагнитный клапан перекрытия подачи топлива

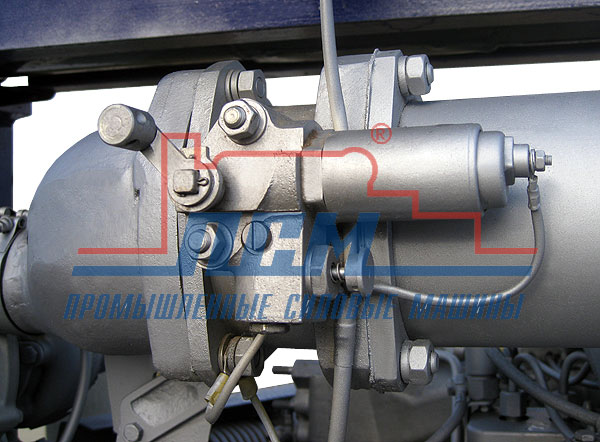

Заслонка аварийного останова

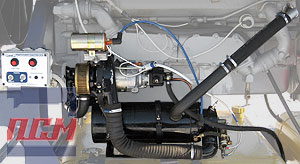

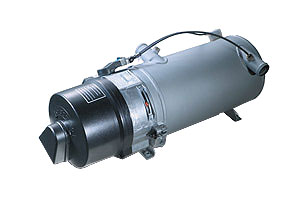

Предпусковой жидкостный подогреватель (опция)
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт) (опция)
Электронный актуатор взамен механического на ТНВД двигателя (опция)

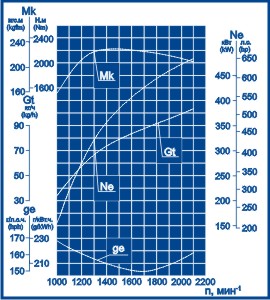

Скоростная характеристика дизельного двигателя ЯМЗ-8502.10
Система управления

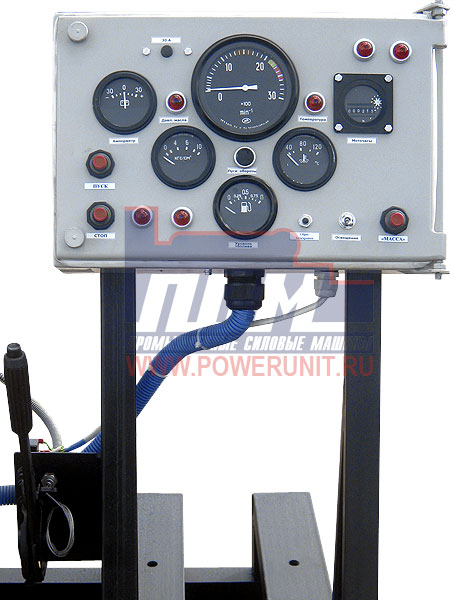

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

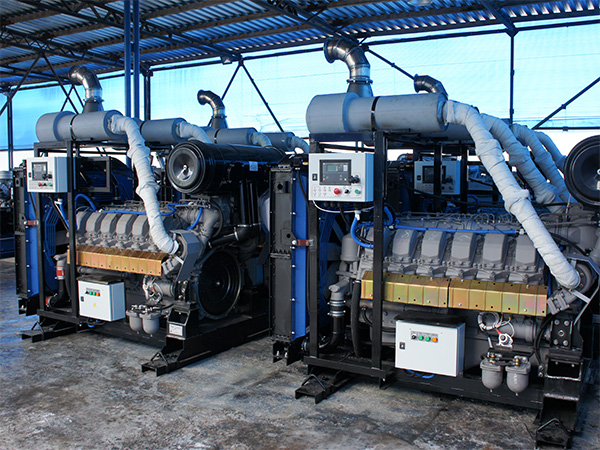

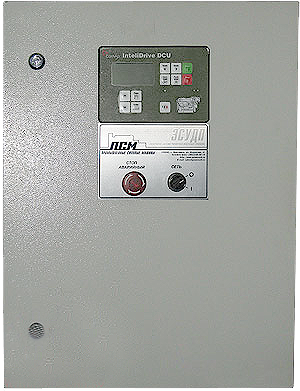

Автоматическое управление

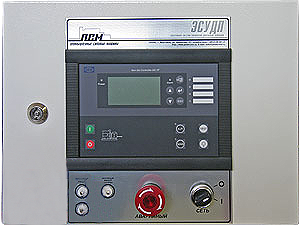

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и приводимого оборудования от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления воздуха для привода с пневмосистемой (компрессором), положение сцепления и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Опции системы управления на базе контроллера Deif:

  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Топливная система
Топливные фильтры
- грубой очистки сепаратор
- тонкой очистки в наличии
Топливный бак размер согласовывается с Заказчиком, зависит от необходимого времени автономной работы
Топливный сепаратор с подогревом (опция)
Масляная система
Давление масла, кПа (кг/см2)
- при номинальной частоте вращения 400-700 (4-7)
- при минимальной частоте, не менее 100 (0,1)
Температура масла, °С, не более 98-104
Система воздухозабора
Система впуска с воздушным фильтром

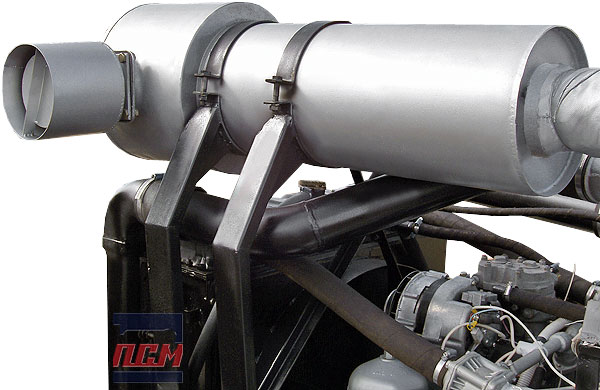

Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Температура охлаждающей жидкости, °С, не более 98-104
Объем системы охлаждения, л 52
без заправочного объёма радиатора
Крыльчатка вентилятора Толкающего типа или обратного тока
По согласованию с Заказчкиком

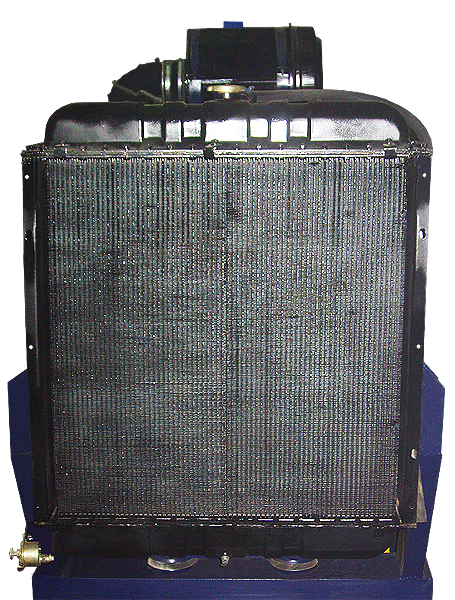

Радиатор жидкостный
Вынесенный радиатор системы охлаждения двигателя (опция)
Система электрооборудования
Зарядный генератор переменного тока, модель 5702.3701-20
Пусковое устройство электрический стартер

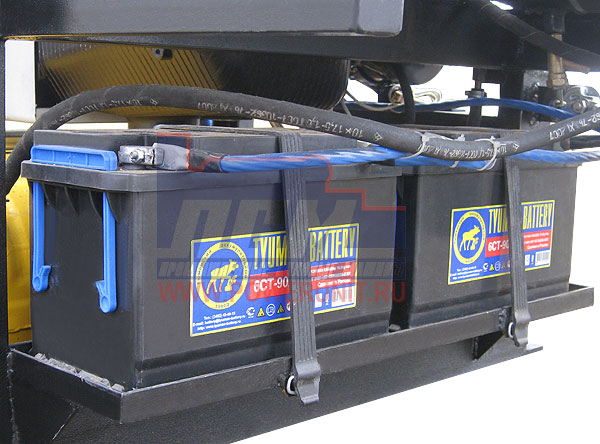

Напряжение в системе электрооборудования 24 В
Трансмиссия

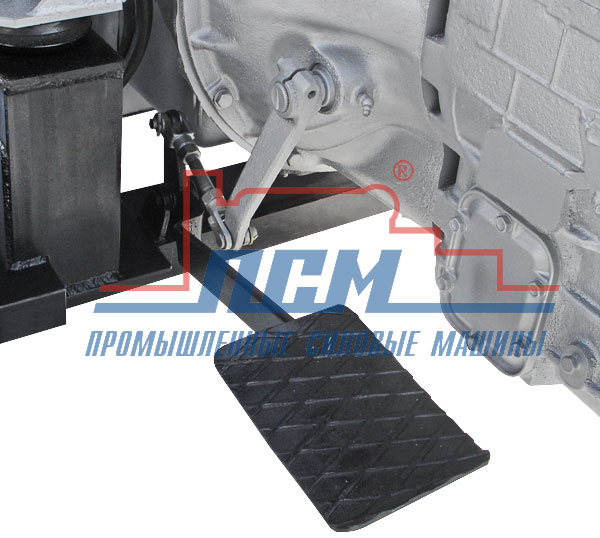

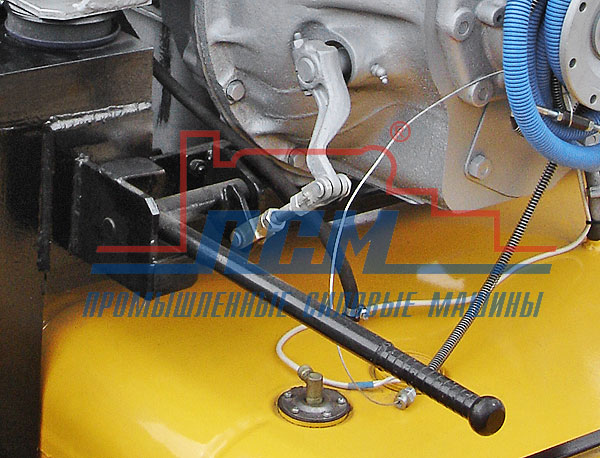

Механизм выключения сцепления В ножном исполнении (педаль) или ручном (виде рычага)
По согласованию с заказчиком

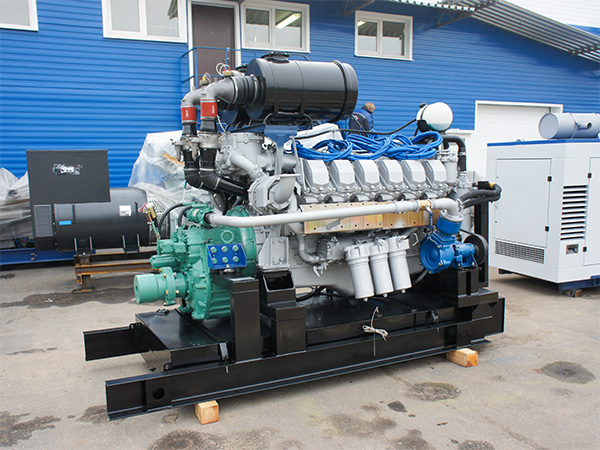

Варианты трансмиссий

  • Механизм отбора мощности: ЯМЗ, Twin Disk (Италия), WPT (Англия)
  • Редуктор: Dong-I (Южная Корея), Advance Gearbox (Китай)
  • Шинно-пневматическая муфта
  • Раздаточная коробка

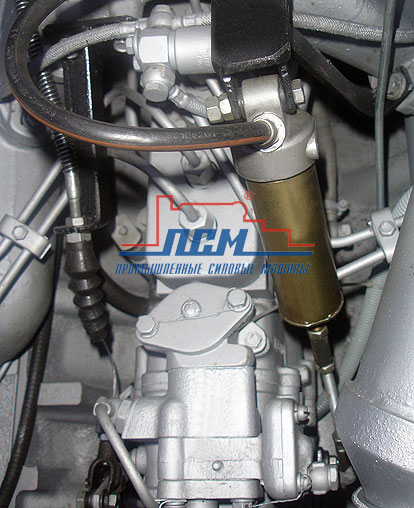

Дистанционный (пневмоэлектрический) механизм управления сцеплением (опция)
Исполнение

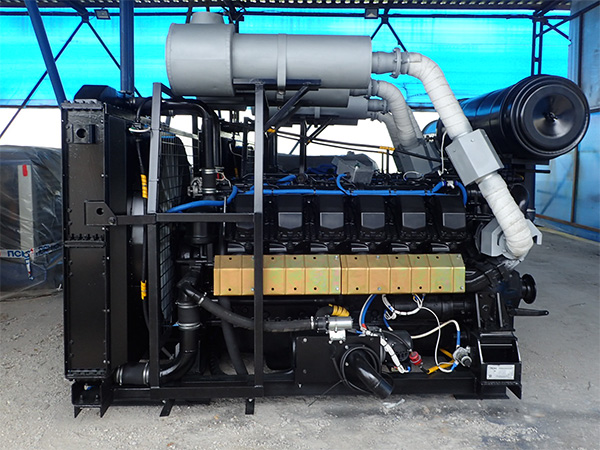

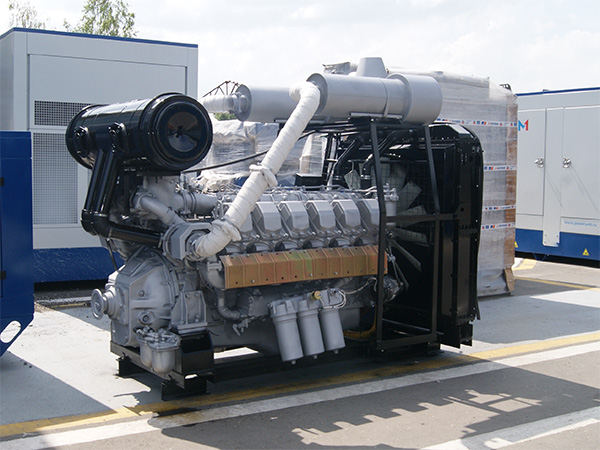

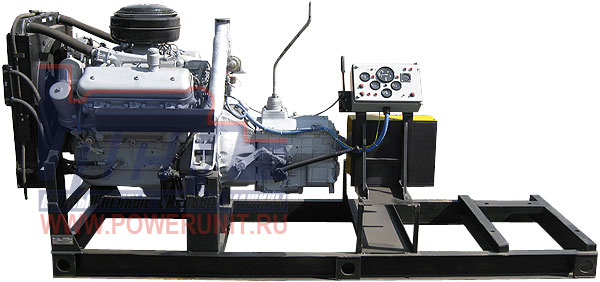

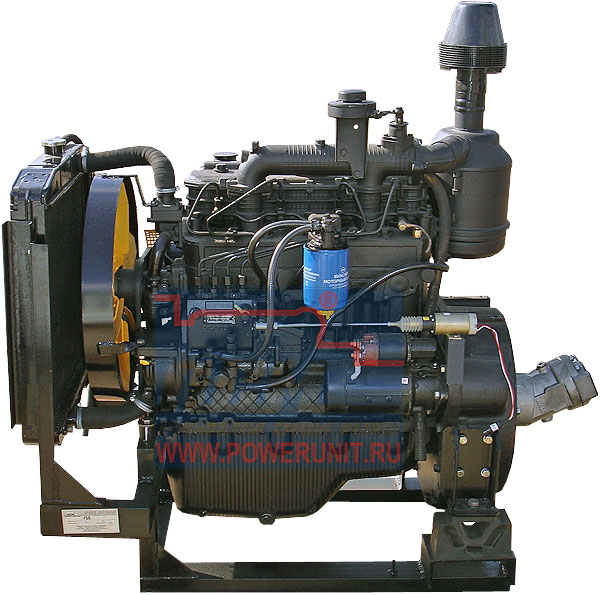

Базовое исполнение размещение двигателя на раме (с радиатором системы охлаждения)
Нестандартная компоновка обсуждается с конструкторами индивидуально
Модификации

ЯСУ-500М2

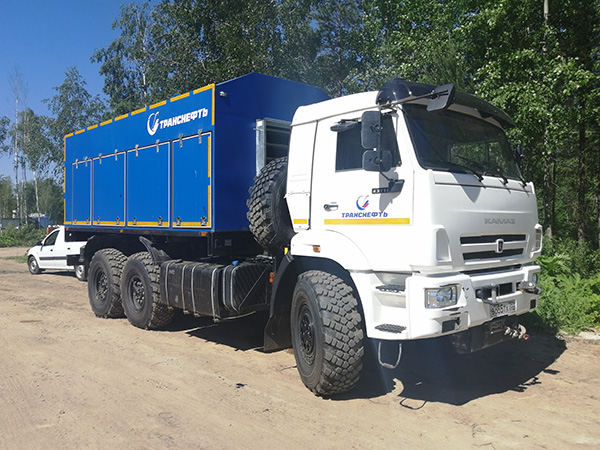

Применяется для комплектации передвижных насосных установок серии ПНУ

Подробнее о модификации ЯСУ-500М2

ЯСУ-500Б2

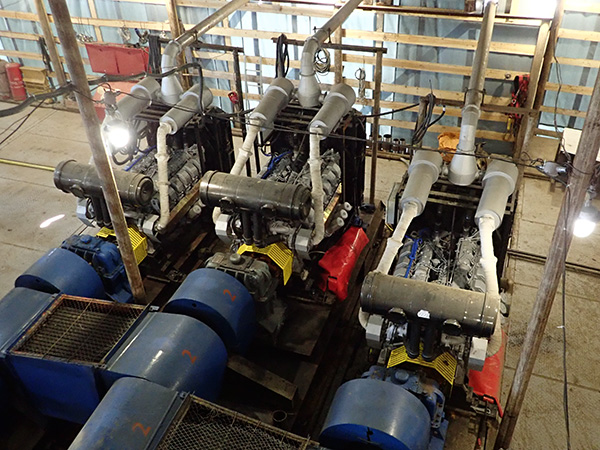

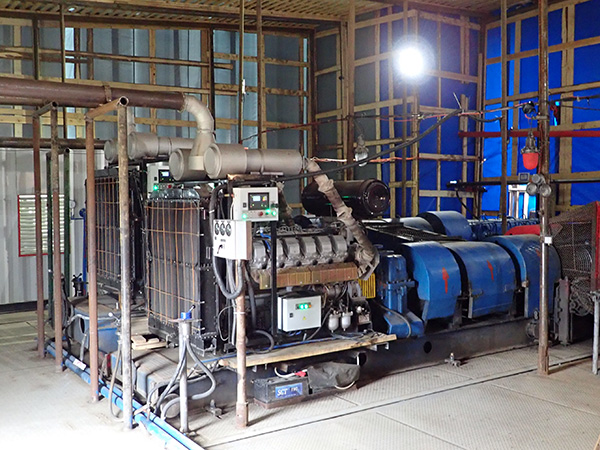

Применяется для переоборудования буровых установок серии 3Д и наборов бурового оборудования НБО-Д

Подробнее о модификации ЯСУ-500Б2

ЯСУ-500.01

Разработаны для комплектации агрегатов АПРС-60ГП.

Подробнее о модификации ЯСУ-500.01

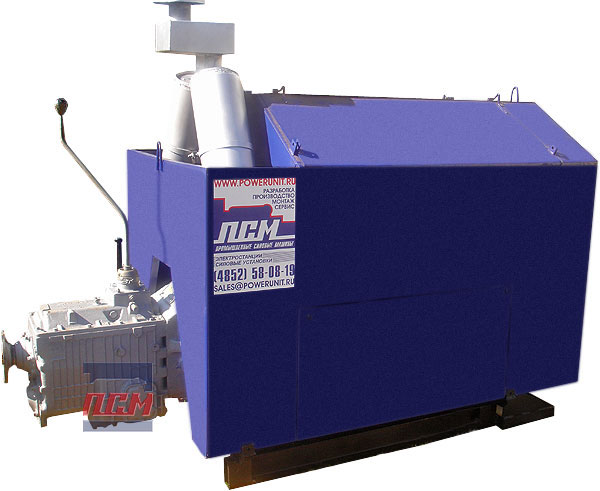

Погодозащитный капот Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота с верхними откидными люками, нижними съемными щитами, с навесными дверями.

Защита от осадков Защита от взлома Собственное производство
Контейнер «Север» Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Нестандартные варианты исполнения

Возможна разработка и производство нестандартных комплектаций

  • Сдвоенные капоты
  • Передвижное исполнение
  • Компановка, позволяющее установить оборудование в ограниченном пространстве
  • Специальная окраска
  • Специальная конструкция рамы
Сдвоенный капот для приводов Сдвоенный капот для приводов, окрашенный в цвет Заказчика Дизельный привод на полозьях Привод с системой охлаждения двигателя, размещенной горизонтально

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Соответствие стандартам

Производство приводов соответсвутет стандартам ISO 9001:2015.

Климатическое исполнение УХЛ ГОСТ 15150-69 с температурой окружающей среды от -10°С до +50°С. При наличии предпускового подогрева агрегата до -40°С.
