Силовой привод ЯСУ-500М2 для передвижных насосных установок серии ПНУ
Дизельный привод модели ЯСУ-500М2 разработан компанией ПСМ для комплектации передвижных насосных установок типа ПНУ.

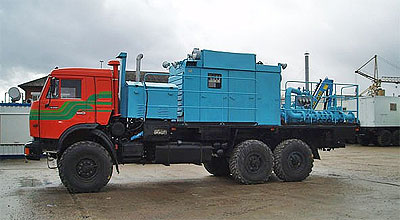

Передвижные насосные установки ПНУ-1М, ПНУ-2, ПНУ-53236 - это самоходные машины, укомплектованные насосными станциями, которые применяются при проведении ремонтных и профилактических работ на нефтепроводах.
Такие насосные установки используются для:
- откачки нефти, освобождения внутреннего пространства нефтепровода для капитального или текущего ремонта
- сбора разлитой нефти в амбар
- закачки нефти в отремонтированный нефтепровод
- работы в качестве временной нефтеперекачивающей станции
- заполнения участков нефтепроводов водой из открытых водоемов при подготовке магистральных нефтепроводов к гидравлическим испытаниям
Насосные установки типа ПНУ производятся несколькими российскими заводами: НПО «Новотехника» (Москва), ОАО «Красный пролетарий» (Стерлитамак), ОАО «Завод Строммашина» (Челябинск), «Завод Специальной автотехники» (Ростов-на-Дону), «СиТерра» (Челябинск) и др. Все передвижные насосные установки типа ПНУ имеют основной насос (с дизельным приводом) и подпорный насос (с электроприводом). Различия между моделями ПНУ заключаются, прежде всего, в типе шасси и источнике питания подпорного электронасоса.
| Модель установки | Тип шасси | Модель основного насоса | Привод основного насоса | Модель подпорного электронасоса | Питание подпорного электронасоса |
|---|---|---|---|---|---|
| ПНУ-1М | ПН-150/50 | ЯСУ-500М2 | ЦНС-150/50 | От электростанции АД-100 (ММЗ) на вспомогательной машине | |
| ПНУ-2 | Камаз 43118 | ПН-150/50 | ЯСУ-500М2 | ЦНС-150/50 | От двигателя шасси |
| ПНУ-53236 | Урал 53236 | ПН-150/50 | ЯСУ-500М2 | ЦНС-150/50 | От электростанции АД-60 |

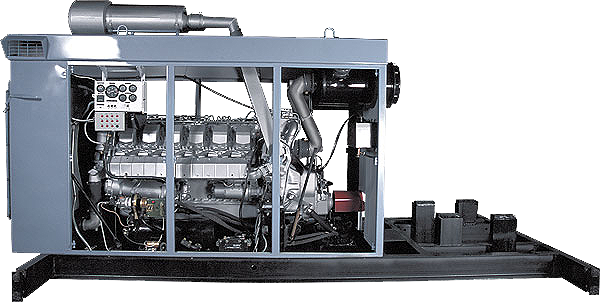

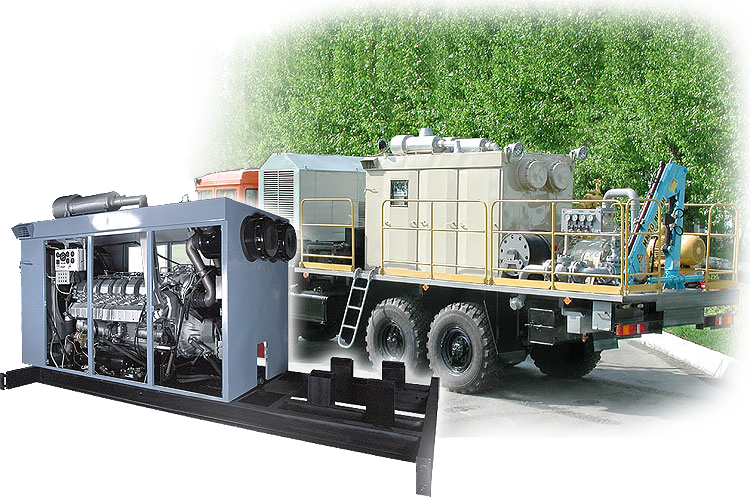

Для всех передвижных насосных установок типа ПНУ привод основного насоса осуществляется от силовой установки ЯСУ-500М2 на базе дизельного двигателя ЯМЗ-8502.10-01. Привод ЯСУ-500М2 укомплектован сцеплением ЯМЗ-187, коробкой отбора мощности (КОМ) с отключением выходного вала, маслостанцией системы смазки и охлаждения КОМ и опор нефтяного насоса, искрогасителем и предпусковым подогревателем ПЖД-600И. Силовой привод монтируется на общей раме, на которую также устанавливается приводимый насос ПН-150/50, и поставляется в капотированном исполнении.
Характеристики ЯСУ-500М2
| Наименование параметра | Значения |
|---|---|
| Мощность эксплуатационная, кВт. (л.с.) | 368 (500) |
| Частота вращения выходного вала эксплуатационная, мин-1 (при частоте вращения к/вала двигателя 1800 мин-1) | 2700 |
| Мощность максимальная, кВт. (л.с.) | 434 (590) |
| Частота вращения при максимальной мощности, мин-1 (при частоте вращения к/вала двигателя 2100 мин-1) | 3150 |
| Базовый двигатель | ЯМЗ-8502.10-01 |
| Габаритные размеры, ДхШхВ | 4600 х 2300 х 2540 |
| Масса установки без жидкости в системе охлаждения и масла в системе смазки, кг (не более) | 4200 |
| Заправочные емкости, л
- система смазки двигателя - система охлаждения |
75 150 |
Приводы ЯСУ-500М2 выпускаются компанией ПСМ специально для поставки на заводы-производители передвижных насосных установок, а также для организаций, эксплуатирующих ПНУ и нуждающихся в замене силового привода на передвижной установке. Мы имеем значительный опыт производства этой модели силовых установок и знаем специфические требования заводов, осуществляющих комплектацию передвижных насосных установок. Дизельные установки ЯСУ-500М2 производства ПСМ - это надежность, гарантия качества и все виды сервисного обслуживания. Силовые приводы ПСМ обеспечивают стабильную и безаварийную работу передвижных насосных установок в любых условиях эксплуатации.
