Дизельная насосная установка ДНУ(H)-300/360
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
Hyundai (Doosan)
Тип ЦНСн
Товарная нефть
Дизельные насосные установки ПСМ ДНУ(H)-300/360 перекачивают обводненную газонасыщенную и товарную нефть.

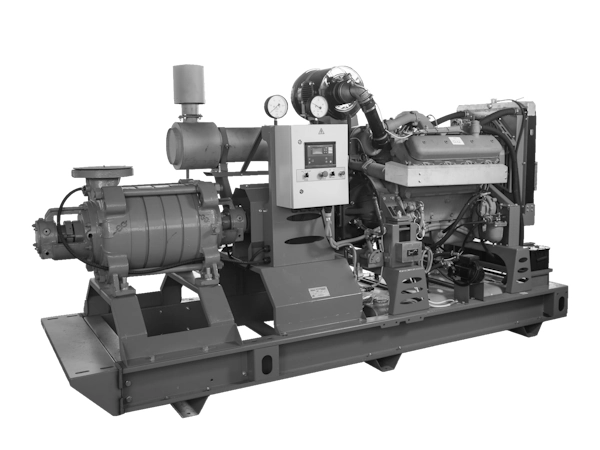

Базовая комплектация: дизельный двигатель Hyundai (Doosan) и центробежный нефтяной насос типа ЦНСн, смонтированные на общей раме и соединенные между собой карданным валом.
Дополнительно:
- Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе нефтяных насосов типа ЦНСнПрименяются:
- Для перекачивания обводненной газонасыщенной и товарной нефти
| Модель двигателя | Hyundai (Doosan) PU222TI |
| Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 128 |
| Ход поршня, мм | 142 |
| Рабочий объем, л | 21.9 |
| Степень сжатия | 15:1 |
| Механизм управления топливоподачей и останова двигателя | |
| Модель насоса | ЦНСн 300-360 |
| Рабочая точка | 300 м3/ч, 360 м |
| Эксплуатац. частота вращ., об/мин | 1500 |
|
Характеристики перекачиваемой среды:
Тип жидкости - обводненная газонасыщенная и товарная нефть без сероводорода
Температура перекачиваемой жидкости - от +1°C до +50°C. Максимально допустимая температура перекачиваемой нефти +60°C при условии обязательного охлаждения подшипников. Максимальный размер твердых включений - 0,2 мм, количеством не более 0,1% по объему Плотность перекачиваемой среды - 900 - 1050 кг/м3 Объемное содержание газа не более 3% Содержание парафина не более 20% Кинематическая вязкость не более 120 сСт Давление не более 0,0666МПа (500 мм рт. ст.) |
|
| Приборы для контроля работы насоса | Манометр, мановакуумметр |
|
Ручное управление
Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами На приборной панели располагаются:
|
|
|
Автоматическое управление
Система управления на базе контроллера Deif. Применяется:
Функции автоматической системы управления:
|
|
|
Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций |
| Базовое исполнение | Открытое исполнение на стальной базовой раме с антивибрационными опорами |
| Габаритные размеры (Д х Ш х В), мм | 4800х1600х2200 |
| Масса, кг | 4600 |
| Частота вращения насоса, об/мин | 1500 | ||||
| Подача, м³/ч | 220 | 260 | 300 | 330 | 360 |
| Напор, м | 390 | 275 | 360 | 345 | 325 |

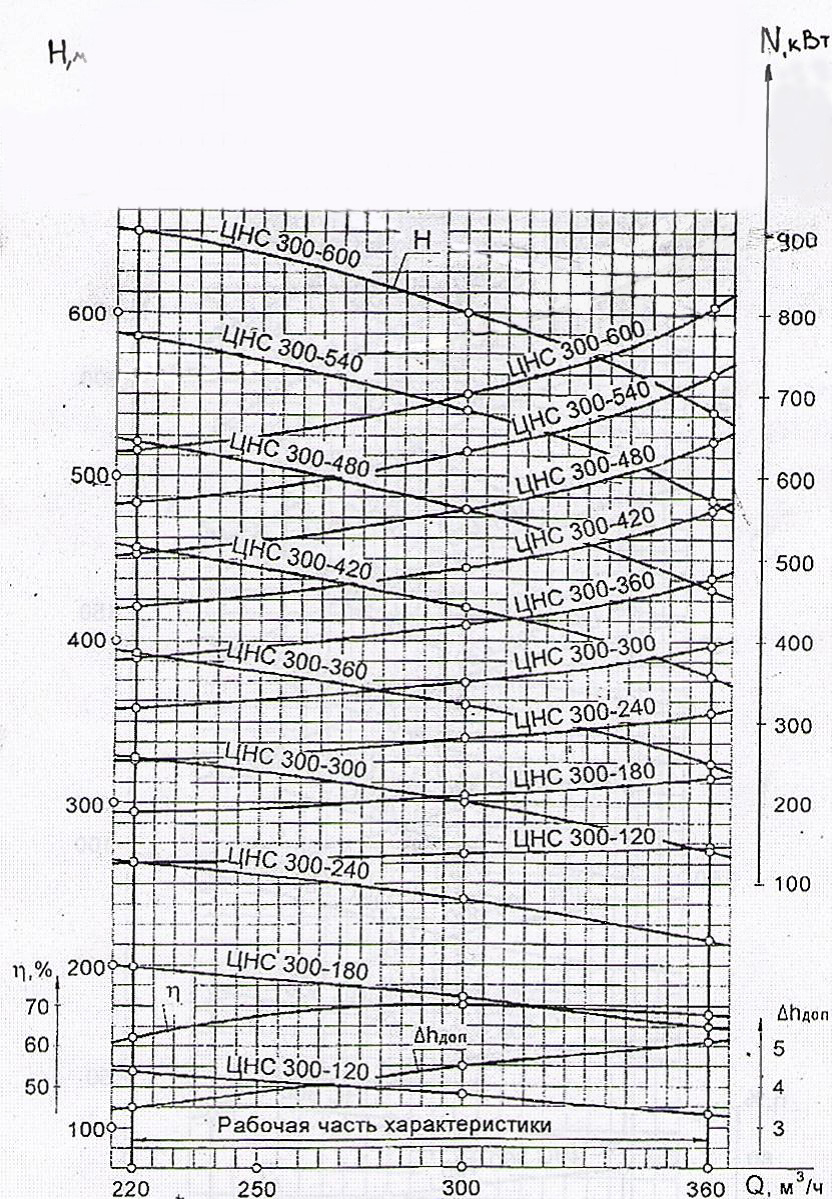

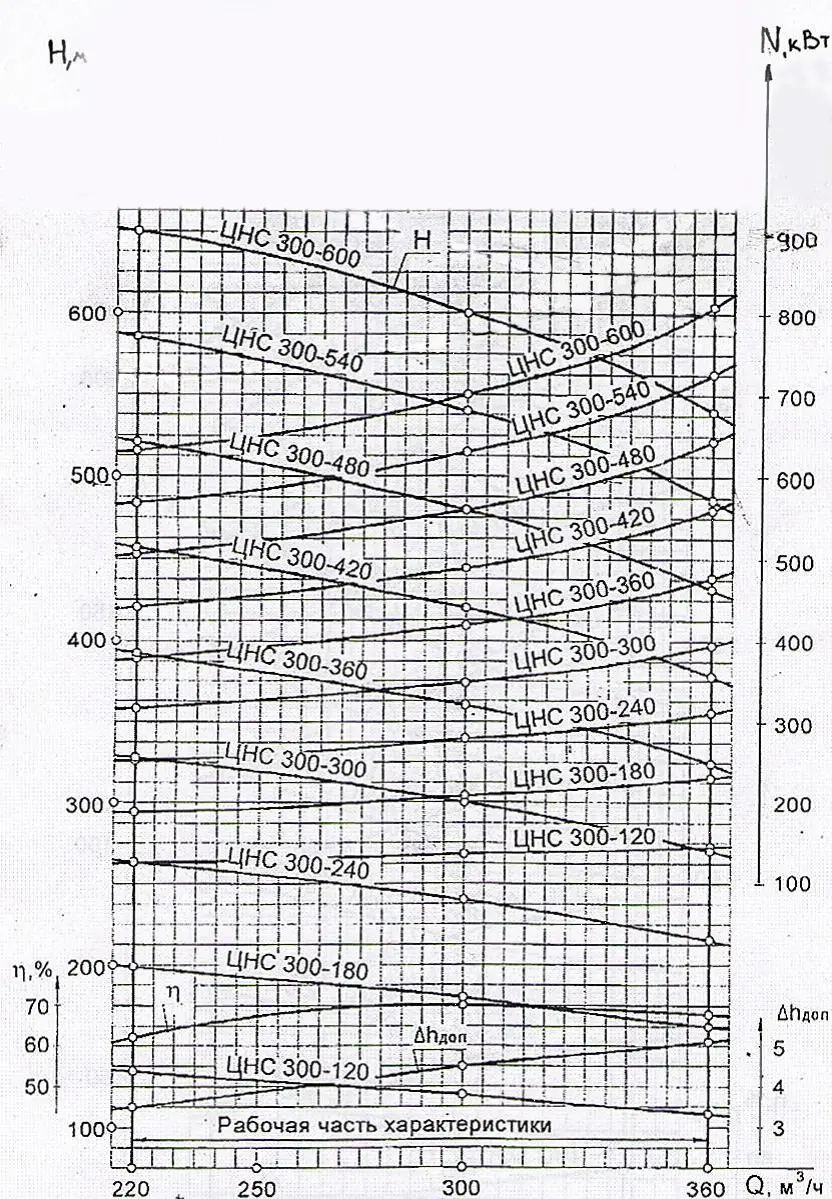

Скачать кривую характеристик насоса
| Топливный бак, л | 600 |
| Расчетный расход топлива в рабочей точке, л/ч | 115 |
| Время автономной работы в рабочей точке | 5.2 ч |
| Топливные фильтры | |
| - грубой очистки | сепаратор |
| - тонкой очистки | в наличии |
| Объем системы смазки, л | 40 |
| Диаметры всасывающего/напорного фланца | 200 мм / 200 мм |
| Тип глушителя | Промышленный |
| Зарядный генератор | 45 А |
| Пусковое устройство | Стартер 7 кВт |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
| Трансмиссия | Механизм отбора мощности (МОМ) |
| Механизм выключения сцепления | |
| Карданный вал с защитным кожухом для соединения привода с насосом | |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
| Предпусковой жидкостный подогреватель | |
| Электрический подогреватель охлаждающей жидкости |
| Система автоматической дозаправки топливом | |
| Система учета расхода топлива |
|
Система заполнения насоса - газоструйный вакуумный аппарат При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура |
|
Опции системы управления на базе контроллера Deif:
|
| Искрогаситель для обеспечения пожаробезопасности |
Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.
Возможно изготовление навеса для двигателя или для всей установки.
Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота для двигателя или для всей установки.
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСПередвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
Гарантия
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.

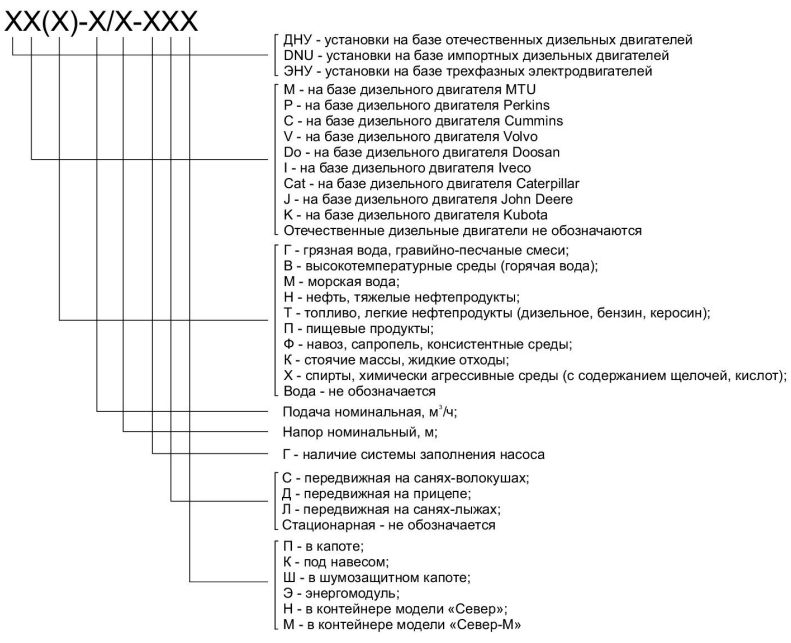

Условное обозначение
