Дизельная насосная установка ДНУ-60/250
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
ММЗ
Тип ЦНС
Чистая вода
Дизельные насосные установки ПСМ ДНУ-60/250 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности.

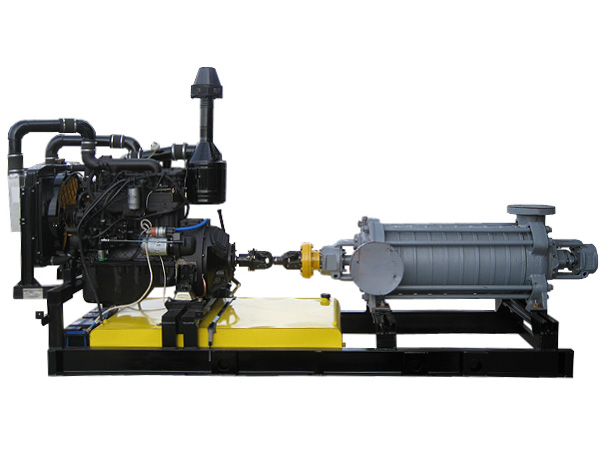

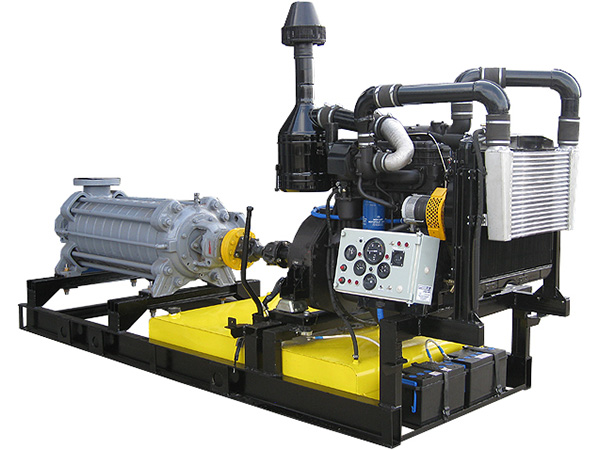

Базовая комплектация: дизельный двигатель ММЗ и центробежный насос типа ЦНС, смонтированные на общей раме и соединенные между собой карданным валом.
Дополнительно:
- Заменим отечественный двигатель на импортный: Hyundai (Doosan), Volvo Penta
- Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа ЦНСПрименяются:
- Для подачи горячей воды с температурой до 105°С
- Для опрессовки и промывки труб, поддержания давления в системах водоснабжения
- Для забора воды при большом перепаде высоты
- Для подачи воды в системы орошения
| Модель двигателя |
ММЗ Д-260.1
Array
|
| Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 110 |
| Ход поршня, мм | 125 |
| Рабочий объем, л | 7.12 |
| Степень сжатия | 15:1 |
| Механизм управления топливоподачей и останова двигателя | |
| Модель насоса | ЦНС 60-250 |
| Рабочая точка | 60 м3/ч, 250 м |
| Эксплуатац. частота вращ., об/мин | 1475 |
|
Характеристики перекачиваемой среды:
Тип жидкости - чистая вода
Максимальная температура перекачиваемой жидкости - в базовой комплектации 45°C, в специальной комплектации до 105°C Максимальный размер твердых включений - 0,1 мм Плотность - 700-1050 кг/м3 |
|
| Приборы для контроля работы насоса | Манометр, мановакуумметр |
|
Ручное управление
Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами На приборной панели располагаются:
|
|
|
Автоматическое управление
Система управления на базе контроллера Deif. Применяется:
Функции автоматической системы управления:
|
|
|
Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций |
| Базовое исполнение | Открытое исполнение на стальной базовой раме с антивибрационными опорами |
| Частота вращения насоса, об/мин | 1475 | ||||
| Подача, м³/ч | 40 | 50 | 60 | 70 | 80 |
| Напор, м | 268 | 260 | 250 | 232 | 210 |
| Потребляемая мощность, кВт | 52 | 57 | 63 | 67 | 72 |
| Кавитационный запас, м (NPSH) | 2.2 | 2.6 | 3 | 3.6 | 4.3 |
| Максимальная высота всасывания, м | 7.8 | 7.4 | 7 | 6.4 | 5.7 |

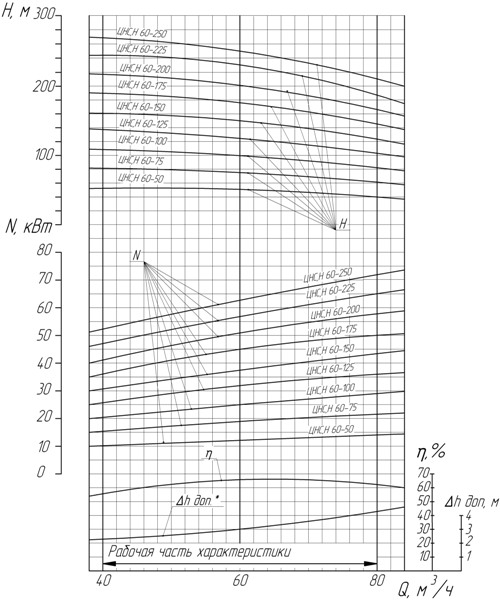

Скачать кривую характеристик насоса
| Топливный бак, л | 150 |
| Расчетный расход топлива в рабочей точке, л/ч | 22 |
| Время автономной работы в рабочей точке | 6.8 ч |
| Топливные фильтры | |
| - грубой очистки | Отстойник |
| - тонкой очистки | Неразборного типа |
| Система топливоподачи | ТНВД с механическим регулятором |
| Объем системы смазки, л | 22 |
| Тип масла |
Класс по API: CF-4, CG-4, CH-4, CI-4 Класс по ASEA: E3-96, 4-99, 5-02. Вязкость SAE 15W-40 (летом), SAE 5W-40 (зимой) |
| Система охлаждения масла с масляным радиатором | |
| Воздушный фильтр | Комбинированный: моноциклон (предварительная ступень очистки воздуха) и воздухоочиститель с бумажными фильтрующими элементами |
| Диаметры всасывающего/напорного фланца | 125 мм / 125 мм |
| Тип глушителя | Промышленный |
| Объем системы охлаждения, л | 31 |
| Тип охлаждающей жидкости | Низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС) |
| Радиатор жидкостный | |
| Зарядный генератор | переменного тока с встроенным выпрямительным блоком и регулятором напряжения номинальной мощностью 1 кВт, номинальным напряжением 14 В или 28 В |
| Пусковое устройство | 5.9 кВт |
| Аккумуляторные батареи | 145 А.ч |
| Напряжение в системе электрооборудования | 24 В |
| Трансмиссия | Механизм отбора мощности (МОМ) |
| Диафрагменное сцепление автомобильного типа | |
| Механизм выключения сцепления | |
| Карданный вал | |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
| Предпусковой жидкостный подогреватель | |
| Электрический подогреватель охлаждающей жидкости |
| Система автоматической дозаправки топливом | |
| Система учета расхода топлива |
|
Система заполнения насоса - газоструйный вакуумный аппарат При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура |
|
Опции системы управления на базе контроллера Deif:
|
| Искрогаситель для обеспечения пожаробезопасности |
Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.
Возможно изготовление навеса для двигателя или для всей установки.
Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота для двигателя или для всей установки.
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСПередвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
Гарантия
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
Условное обозначение
