Дизельная насосная установка ДНУ-360/100М
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
ЯМЗ
Тип НЦПН
Пенообразующий состав
Дизельные насосные установки ДНУ-360/100М перекачивают воду и водные растворы пенообразователей.

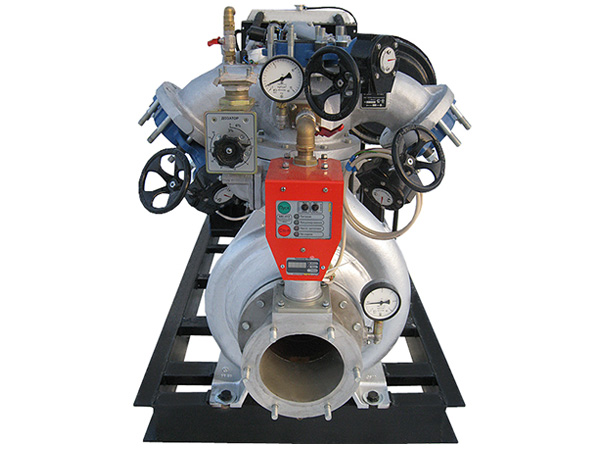

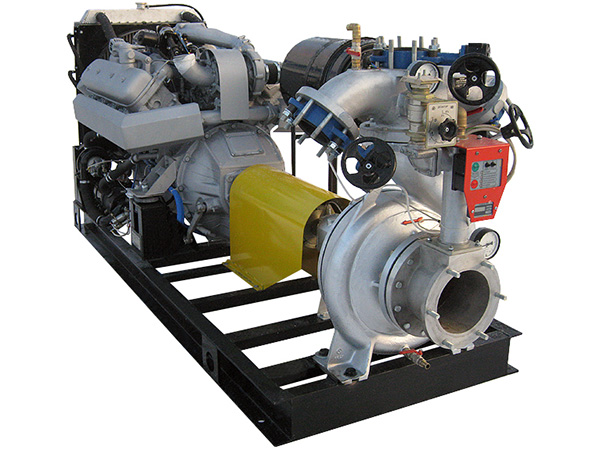

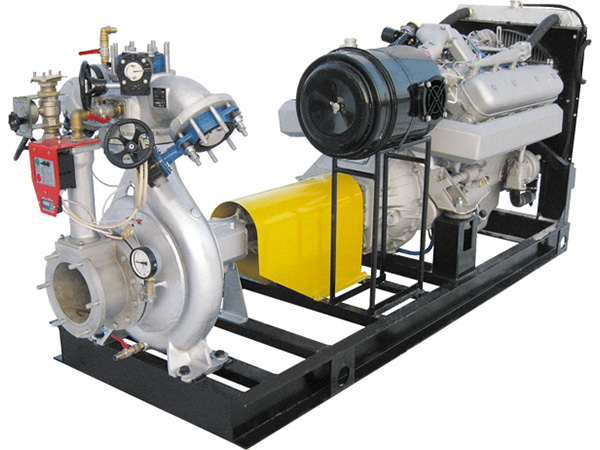

Базовая комплектация: дизельный двигатель ЯМЗ и центробежный насос типа НЦПН, смонтированные на общей раме и соединенные между собой карданным валом.
Дополнительно:
- Заменим отечественный двигатель на импортный: Hyundai (Doosan), Volvo Penta
- Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа НЦПНПрименяются:
- Для комплектации спецтехники: пожарных машин и насосных станций
| Модель двигателя |
ЯМЗ 238ДИ
Array
|
| Тип |
8VT
8-цилиндровый V-образный с турбонаддувом
|
| Диаметр цилиндра, мм | 130 |
| Ход поршня, мм | 140 |
| Рабочий объем, л | 14.86 |
| Степень сжатия | 15.2:1 |
| Механизм управления топливоподачей и останова двигателя | |
| Модель насоса | НЦПН-100/100М |
| Рабочая точка | 360 м3/ч, 114 м |
| Эксплуатац. частота вращ., об/мин | 2000 |
|
Характеристики перекачиваемой среды:
Тип жидкости - вода и водные растворы пенообразователей
|
|

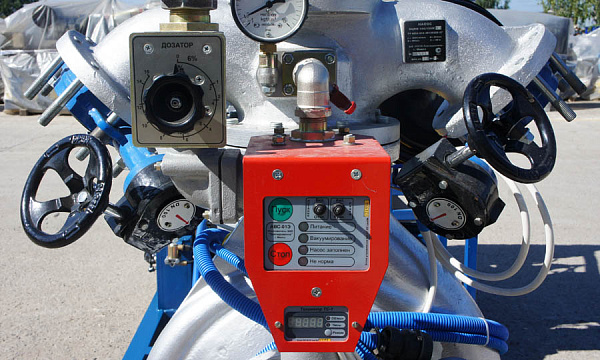

| Приборы для контроля работы насоса | 2 мановакуумметра (на входе и выходе насоса), электронный цифровой тахометр, совмещенный со счетчиком времени наработки |
| Вакуумная система заполнения насоса АВС-01Э, работающая в ручном или автоматическом режиме (ручное включение и автоматическое отключение после заполнения насоса) | |
| Система подачи и дозирования пенообразователя | |
| Напорный коллектор с двумя боковыми напорными затворами | |
| Насосная установка оснащена центральным запорным устройством и всасывающим патрубком | |
|
Ручное управление
Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами На приборной панели располагаются:
|
|
|
Автоматическое управление
Система управления на базе контроллера Deif. Применяется:
Функции автоматической системы управления:
|
|
|
Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций |
| Базовое исполнение | Открытое исполнение на стальной базовой раме с антивибрационными опорами |
| Частота вращения насоса, об/мин | 2000 | ||||
| Подача, м³/ч | 72 | 216 | 360 | 468 | 540 |
| Напор, м | 108 | 111 | 114 | 112 | 105 |
| Потребляемая мощность, кВт | 95 | 130 | 168 | 196 | 212 |
| Топливный бак, л | 300 |
| Расчетный расход топлива в рабочей точке, л/ч | 57.1 |
| Время автономной работы в рабочей точке | 5.3 ч |
| Топливные фильтры | |
| - грубой очистки | со сменными фильтрующими элементами |
| - тонкой очистки | со сменным фильтром |
| Объем системы смазки, л | 32 |
| Система охлаждения масла с двумя масляными радиаторами | |
| Система впуска с воздушным фильтром |
| Диаметры всасывающего/напорного фланца | 200 мм / 3×100 мм |
| Тип глушителя | Промышленный |
| Зарядный генератор | переменного тока, с ременным приводом, с номинальным напряжением 28 В (модель со встроенным регулятором напряжения) |
| Пусковое устройство | электрический стартер напряжением 24 В |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
| Трансмиссия | Механизм отбора мощности (МОМ) |
| Диафрагменное сцепление автомобильного типа | |
| Механизм выключения сцепления | |
| Карданный вал с защитным кожухом для соединения привода с насосом | |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
| Предпусковой жидкостный подогреватель | |
| Электрический подогреватель охлаждающей жидкости |
| Система автоматической дозаправки топливом | |
| Система учета расхода топлива |
|
Система заполнения насоса - газоструйный вакуумный аппарат При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура |
|
Опции системы управления на базе контроллера Deif:
|
| Искрогаситель для обеспечения пожаробезопасности |
Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.
Возможно изготовление навеса для двигателя или для всей установки.
Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота для двигателя или для всей установки.
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСПередвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
Гарантия
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.

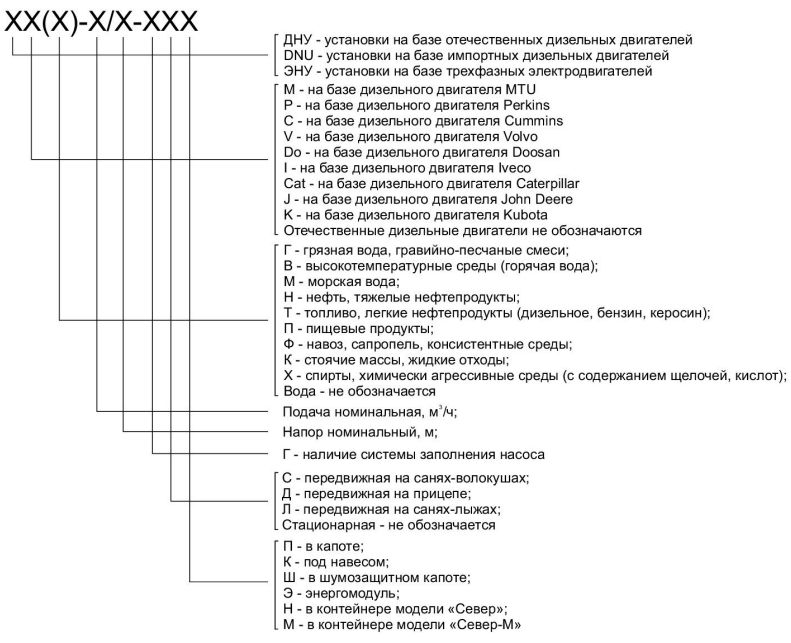

Условное обозначение
