Насосный блок НБД-1000 с двигателем Hyundai (бывш. Doosan) для бурения скважин
Двигатель
Hyundai (Doosan)
Hyundai (Doosan)
Насос
Буровой насос
Буровой насос
Тип жидкости
Буровой раствор
Буровой раствор
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.
8-800-500-08-12 (доб. 1100)

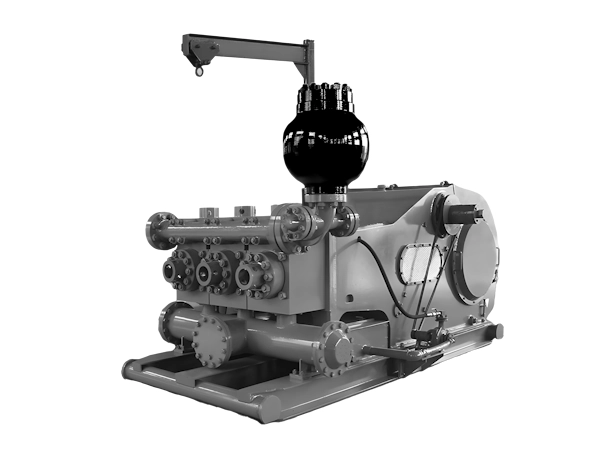

Насосный блок НБД-1000 производства ПСМ на базе трехпоршневого насоса
Насосный агрегат применяется в буровых установках ZJ20/1580, ZJ30/1800, МБУ-200, Идель-180, Идель-200, Уралмаш 175 ДЭР-П, Уралмаш 200 ДЭР-М.
НБД-1000 выпускается на базе двигателей Caterpillar, Hyundai (Doosan) или Cummins в различных исполнениях - стационарном или передвижном, в открытом или в контейнере в допустимых транспортных габаритах.
Собираются на базе буровых насосов серии F
Применяются:
- На бурильных установках для обеспечения циркуляции буровых растворов при бурении скважин.
Насос
Модель насоса | Rongsheng RS-F1000 |
Номинальная мощность на входном валу насоса, кВт (л.с.) | 735 (1000) |
Максимальное давление в напорной магистрали, МПа | 34.5 |
Максимальная производительность насоса при максимальном диаметре поршня, л/сек | 43.24 |
Длина хода поршня, мм. | 229 (9") |
Манифольдные линии | 125 мм |
Частота ходов поршня в минуту, номинальная | 140 |
Максимальный диаметр втулки | 170 |
Диаметр всасывающего манифольда | 305 мм (12") |
Диаметр нагнетательного манифольда | 150 мм (5 1/8") |
Полость клапана | AP16# |
Номинальная мощность на входном валу насоса, кВт (л.с.) | 735 (1000) |
Всасывающая магистраль | С возможностью подключения с трех сторон |
Напорная магистраль | С пневмокомпенсатором, предохранительным клапаном с линией сброса, ДЗУ с пневмоуправлением, задвижкой |
Максимальное давление в напорной магистрали, МПа | 34.5 |
Максимальная производительность насоса при максимальном диаметре поршня, л/сек | 43.24 |
Длина хода поршня, мм. | 254 мм (10") |
Манифольдные линии | 125 мм |
Частота ходов поршня в минуту, номинальная | 140 |
Максимальный диаметр втулки |
170 |
Диаметр всасывающего манифольда |
305 мм (12") |
Диаметр нагнетательного манифольда |
150 мм (5 1/8") |
Система смазки бурового насоса | Принудительная с электроприводом + разбрызгиванием |
Подпорный насос |
Насос шламовый ШН 6×5х13 (250 м3/ч, 35 м) электрический двигатель 55 кВт |
Опции:
|
Топливная система
Топливные фильтры | полнопоточный, со сменным картриджем |
- грубой очистки | сепаратор |
Топливный бак |
1000 л |
Система газовыхлопа
Тип глушителя | Промышленный |
Система охлаждения
Система электрооборудования
Зарядный генератор | 45 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Трансмиссия
Трансмиссия | Ременная поликлиновая передача, суммирующий редуктор |
Масляная система
Объем системы смазки, л | 35 |
Двигатель
Модель двигателя | Hyundai (Doosan) PU180TI |
Тип |
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 128 |
Ход поршня, мм | 142 |
Рабочий объем, л | 18.3 |
Степень сжатия | 15:1 |
Количество | 2 |
Мощность, кВт (л.с) | 478 (650)х2 |
Номинальная частота вращения двигателя, с-1 (об/мин) | 2100 |
Опции:
|
Система управления
Опции:
|
Исполнение
Габаритные размеры (Д х Ш х В), мм | 12500х3000х3800 |
Масса, кг | 32000 |
Основание:
|
|
Варианты укрытия:
|
|
Опции:
|
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
