Насосный блок НБД-1300 с двигателем Cummins KTA19
Двигатель
Cummins KTA19
Cummins KTA19
Насос
Буровой насос
Буровой насос
Тип жидкости
Буровой раствор
Буровой раствор
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.
8-800-500-08-12 (доб. 1100)

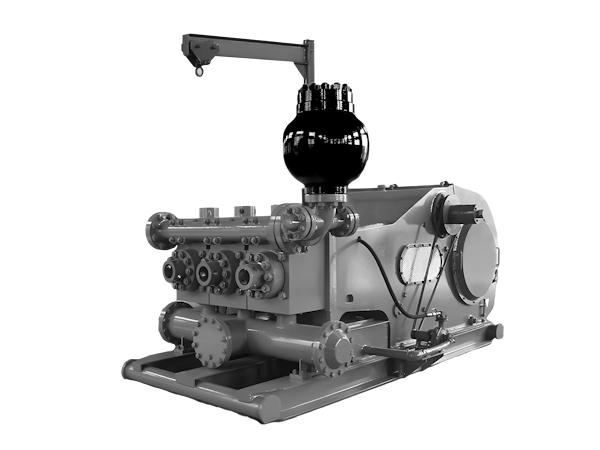

Насосный блок НБД-1300 производства ПСМ на базе трехпоршневого насоса
Насосный агрегат применяется в буровых установках ZJ40/2250, БУ3900/225.
НБД-1300 выпускается на базе двигателей Caterpillar, Hyundai (Doosan) или Cummins в открытом или контейнерном исполнении.
Собираются на базе буровых насосов серии FПрименяются:
- На бурильных установках для обеспечения циркуляции буровых растворов при бурении скважин.
Насос
| Модель насоса | Rongsheng RS-F1300 |
| Номинальная мощность на входном валу насоса, кВт (л.с.) | 956 (1300) |
| Максимальное давление в напорной магистрали, МПа | 34.5 |
| Максимальная производительность насоса при максимальном диаметре поршня, л/сек | 46.54 |
| Длина хода поршня, мм. | 304.8 (12") |
| Манифольдные линии | 125 мм |
| Частота ходов поршня в минуту, номинальная | 120 |
| Максимальный диаметр втулки | 180 |
| Диаметр всасывающего манифольда | 305 мм (12") |
| Диаметр нагнетательного манифольда | 150 мм (5 1/8") |
| Полость клапана | AP17# |
| Номинальная мощность на входном валу насоса, кВт (л.с.) | 956 (1300) |
| Всасывающая магистраль | С возможностью подключения с трех сторон |
| Напорная магистраль | С пневмокомпенсатором, предохранительным клапаном с линией сброса, ДЗУ с пневмоуправлением, задвижкой |
| Максимальное давление в напорной магистрали, МПа | 34.5 |
| Максимальная производительность насоса при максимальном диаметре поршня, л/сек | 46.54 |
| Длина хода поршня, мм. |
304.8 мм (12") |
| Частота ходов поршня в минуту, номинальная | 120 |
| Максимальный диаметр втулки |
180 |
| Манифольдные линии | 125 мм |
| Диаметр всасывающего манифольда |
305 мм (12") |
| Диаметр нагнетательного манифольда |
150 мм (5 1/8") |
| Система смазки бурового насоса | Принудительная с электроприводом + разбрызгиванием |
| Подпорный насос |
Насос шламовый ШН 6×5х13 (250 м3/ч, 35 м) электрический двигатель 55 кВт |
|
Опции:
|
|
Топливная система
| Топливные фильтры | |
| - грубой очистки | сепаратор |
| - тонкой очистки | в наличии |
|
Топливный бак |
1200 л |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
Система электрооборудования
| Напряжение в системе электрооборудования | 24 В |
Трансмиссия
| Трансмиссия | Ременная поликлиновая передача с пневматическим включением сцепления |
Масляная система
| Объем системы смазки, л | 47.3 |
Двигатель
| Модель двигателя | Cummins KTA19 C700 |
| Тип |
6VTI
6-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 159 |
| Ход поршня, мм | 159 |
| Рабочий объем, л | 19 |
| Степень сжатия | 13.9:1 |
| Количество | 2 |
| Мощность, кВт (л.с) | 522 (700)х2 |
| Номинальная частота вращения двигателя, с-1 (об/мин) | 1900 |
|
Опции:
|
|
Система управления
|
Опции:
|
Исполнение
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
