Дизельная насосная установка ДНУ-240/41

Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Скачать опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
ЯМЗ

Насос
Центробежный с режущими насадками

Тип жидкости
Жидкий навоз

Подача

36-240 м³/ч

Напор

41-75 м

Диаметры всасывающего/напорного фланца

150 мм / 80 мм

После заполнения формы мы свяжемся с вами для уточнения комплектации

Как подобрать насосную установку

Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

psm@powerunit.ru

8-800-500-08-12 (доб. 1100)

Дизельные насосные установки ДНУ-240/41 используются для перекачивания жидкого навоза.

Базовая комплектация: дизельный двигатель ЯМЗ и центробежный насос Rovatti, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

Заменим отечественный двигатель на импортный: Hyundai (Doosan), FPT (Iveco Motors)
Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
Укомплектуем напорными и всасывающими магистралями, арматурой
Установим навес, капот или контейнер, шасси или лыжи

Насосные установки для перекачивания навоза

Собираются на базе насосов с режущими насадками Cornell и Rovatti

Применяются:

Для внесения жидкого навоза на поля, перемещения в навозонакопители, лагуны
Для перекачки сточных вод, грязной воды с илом, камнями и волокнами

Все насосные установки для перекачивания навоза

Характеристики

Двигатель

Модель двигателя	ЯМЗ 236М2 Array
Тип	6VN 6-цилиндровый V-образный без турбонаддува
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем, л	11.15
Степень сжатия	16.5:1

Насос

Модель насоса	Rovatti SL4-K125/E
Рабочая точка	240 м³/ч, 41 м
Эксплуатац. частота вращ., об/мин	2000
Характеристики перекачиваемой среды: Тип жидкости - жидкий навоз, пульпа, сточные воды с твердыми частицами и волокнами.
Приборы для контроля работы насоса	Манометр, мановакуумметр

Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

тахометр для измерения частоты вращения коленчатого вала двигателя
дисплей, показывающий наработку ДНУ в моточасах
кнопка пуск, стоп
кнопка аварийного останова
индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
индикатор включения подогревателя ОЖ двигателя (при наличии опции)
указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
Для контроля работы агрегатов на базе двигателей с электронной системой управления
Для организации внешнего мониторинга

Функции автоматической системы управления:

Запуск и останов двигателя
Управление агрегатом по программе, установленной в контроллере.
Аварийно-предупредительная сигнализация и аварийная защита
Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение

Базовое исполнение

Открытое исполнение на стальной базовой раме с антивибрационными опорами

Контрольные точки

Частота вращения насоса, об/мин	2000

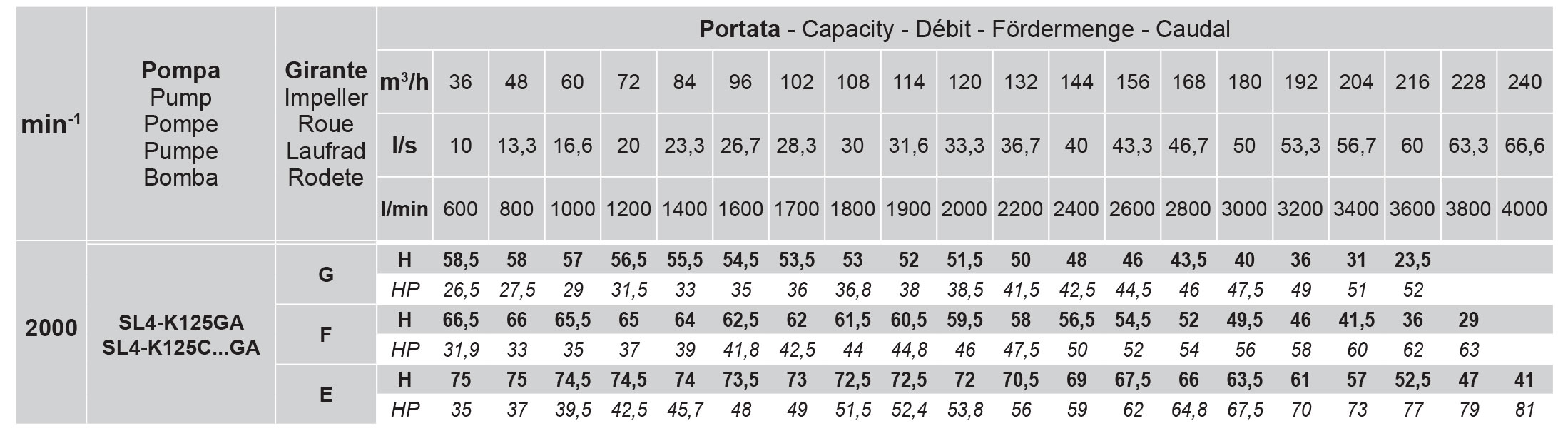

Подача, м³/ч	36	96	120	180	240
Напор, м	75	73.5	72	63.5	41

Скачать кривую характеристик насоса

Топливная система

Топливный бак, л	300
Расчетный расход топлива в рабочей точке, л/ч	17.3
Время автономной работы в рабочей точке	17.3 ч
Топливные фильтры
- грубой очистки	со сменными фильтрующими элементами
- тонкой очистки	со сменным фильтром

Масляная система

Объем системы смазки, л	28
Система охлаждения масла с двумя масляными радиаторами

Система воздухозабора

Система впуска с воздушным фильтром

Система газовыхлопа

Диаметры всасывающего/напорного фланца	150 мм / 80 мм
Тип глушителя	Промышленный

Система охлаждения

Объем системы охлаждения, л	17 без заправочного объёма радиатора
Радиатор жидкостный

Система электрооборудования

Зарядный генератор	переменного тока, максимальная сила тока 28А, модели 1322.3771
Пусковое устройство	8.2 кВт
Комплект аккумуляторных батарей

Трансмиссия

Трансмиссия	Коробка переключения передач
Диафрагменное сцепление автомобильного типа
Механизм выключения сцепления
Карданный вал с защитным кожухом для соединения привода с насосом

! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

температура воды 20 ^оС
атмосферное давление 1 Бар
плотность 1000 кг/м³

Отклонение напора при эксплуатации до минус 10%.

Дополнительное оборудование

Опции двигателя

Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости

Опции топливной системы

Система автоматической дозаправки топливом
Система учета расхода топлива

Опции насоса

Система заполнения насоса - газоструйный вакуумный аппарат

При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура

Опции системы управления

Опции системы управления на базе контроллера Deif:

Дублирующие аналоговые приборы
Система дистанционного мониторинга и управления
Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
Замена базового контроллера на контроллер другой марки
Функция параллельной работой

Система газовыхлопа

Искрогаситель для обеспечения пожаробезопасности

Напорные и всасывающие магистрали, арматура

Всасывающая магистраль с фланцевым соединением в сборе с обратным клапаном и заборным устройством
Всасывающая магистраль с БРС в сборе с обратным клапаном и заборным устройством
Рукав всасывающий с фланцевым соединением
Рукав всасывающий с БРС
Рукав напорный с фланцевым соединением
Рукав напорный БРС
Затвор ручной
Клапан обратный
Отвод
Рукав пожарный напорный с ГРВ
Переход (Головка муфтовая)

Варианты исполнения

Навес

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.

Возможно изготовление навеса для двигателя или для всей установки.

Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота для двигателя или для всей установки.

Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

Контейнер «Север-М»

Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С. Максимально-антивандальный вариант - имеет IV класс устойчивости к взлому.

Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
На сани, полозья

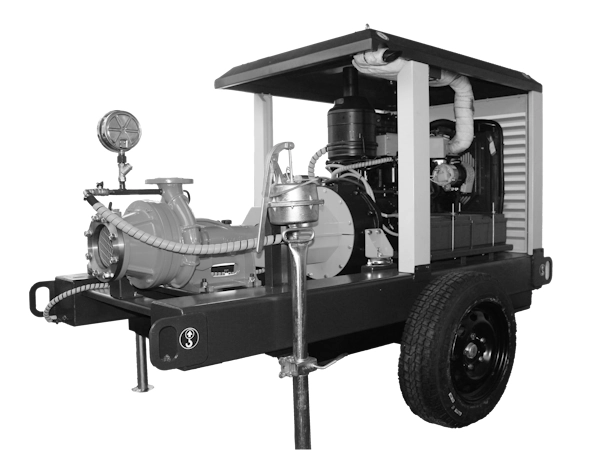

Насосная установка на прицепе в шумозащитном кожухе

Насосная установка в контейнере на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.

Скачать опросный лист

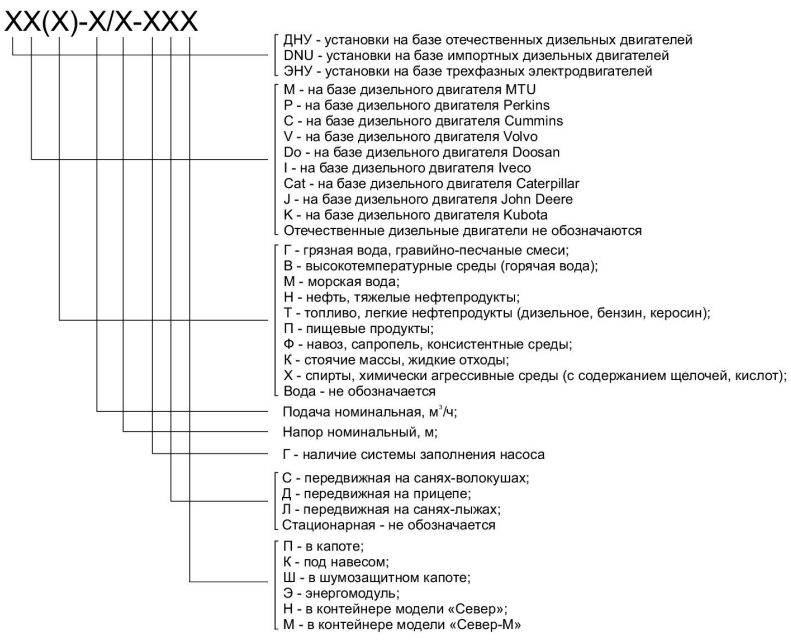

Условное обозначение

Условные обозначения
