Дизельная насосная установка ДНУ(Г)-2000/63

ДНУ(Г)-2000/63
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Скачать опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
Cummins KTA38
Насос
Насосы Cornell, ГрУ, ГрК, ГрАТ, ГрАУ и др.

Грунтовый
Тип жидкости
Абразивные гидросмеси, пульпа
Подача
Расход перекачиваемой жидкости (производительность)
2000 м3
Напор
Повышение давления насосом
63 м
Диаметры всасывающего/напорного фланца
400 мм / 350 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

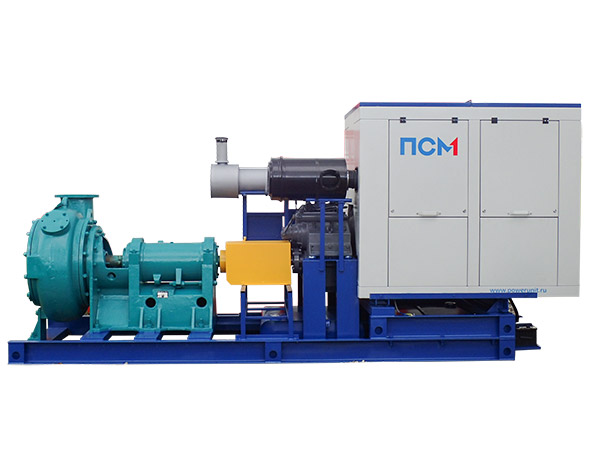

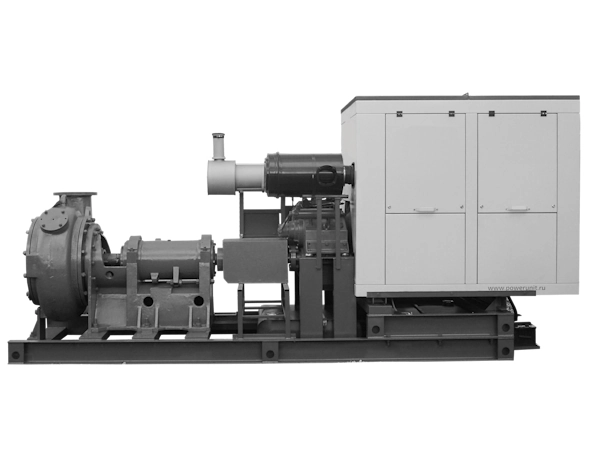

Дизельные насосные установки ДНУ(Г)-2000/63 перекачивают абразивные гидросмеси (пульпу).

Базовая комплектация: дизельный двигатель Cummins и одноступенчатый центробежный грунтовый насос ГрАУ 2000/63, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе грунтовых насосов

Применяются для перекачивания:

  • Абразивных гидросмесей
  • Гравийно-песчаных смесей
  • Пульпы
Двигатель
Модель двигателя Cummins KTA38 C1400
Тип 12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 159
Ход поршня, мм 159
Рабочий объем, л 38
Степень сжатия 13.9:1
Механизм управления топливоподачей и останова двигателя
Насос
Модель насоса ГрАУ 2000/63
Рабочая точка 2000 м3/ч, 63 м
Эксплуатац. частота вращ., об/мин 580
Характеристики перекачиваемой среды:
Тип жидкости - абразивные гидросмеси, пульпа
Максимальная плотность - 1600 кг/м3
Максимальная температура перекачиваемой жидкости - 70°C
Концентрация твердых включений - до 30% твердостью до 9000 МПа
Максимальный размер твердых частиц 85 мм
Водородный показатель рН - от 6 до 12
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Общая фундаментальная или модульная базовая рама
Контрольные точки
Частота вращения насоса, об/мин 580
Подача, м³/ч 2000
Напор, м 63
Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт 1000
Топливная система
Топливный бак, л 1000
Расчетный расход топлива в рабочей точке, л/ч 240
Время автономной работы в рабочей точке 4.2 ч
Топливные фильтры
- грубой очистки сепаратор
- тонкой очистки в наличии
Система воздухозабора
Система впуска с воздушным фильтром
Система газовыхлопа
Диаметры всасывающего/напорного фланца 400 мм / 350 мм
Тип глушителя Промышленный
Система охлаждения
Объем системы охлаждения, л 124
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор 35 А
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Трансмиссия
Реверс редуктор с гидроприводом сцепления
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.

Насосные установки ПСМ с грунтовыми насосами

Насосное оборудование Россия Россия
Насосная станция для угольного карьера на территории Кузбасса — так называемый, «углесос».
Насосное оборудование Россия Россия
Насосная установка для  плавучего земснаряда
Насосное оборудование Россия Россия
Подача песка из карьера и намыв
Насосное оборудование Россия Россия
В составе земснаряда для добычи гравийно-песчаного материала
Насосное оборудование Россия Россия
Транспортировка пульпы и подача воды на промывочный прибор
Насосное оборудование Россия Россия
Работа на месторождениях на острове Большевик и полуострове Таймыр
Насосное оборудование Эфиопия Эфиопия
Добыча золота и энергообеспечение месторождений
Насосное оборудование Россия Россия
Добыча песка со дна реки
Насосное оборудование Россия Россия
Для Якутии, приполярного Урала и на остров Большевик в Ледовитом океане

Все проекты ПСМ →

Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса

Система заполнения насоса - газоструйный вакуумный аппарат

При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура

Опции системы управления

Опции системы управления на базе контроллера Deif:

  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности
Навес Навес

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.

Возможно изготовление навеса для двигателя или для всей установки.

Погодозащитный капот Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота для двигателя или для всей установки.

Контейнер «Север» Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С. Максимально-антивандальный вариант - имеет IV класс устойчивости к взлому.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья
Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
