Мотопомпа Strong MD6-HP50
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
ММЗ
Strong
Грязная вода
Мотопомпы Strong MD6-HP50 перекачивают сильно загрязненную воду, содержащую твердые частицы размером до 50 мм.

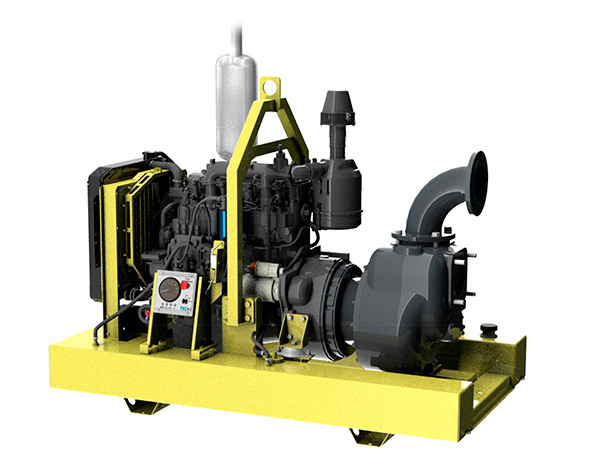

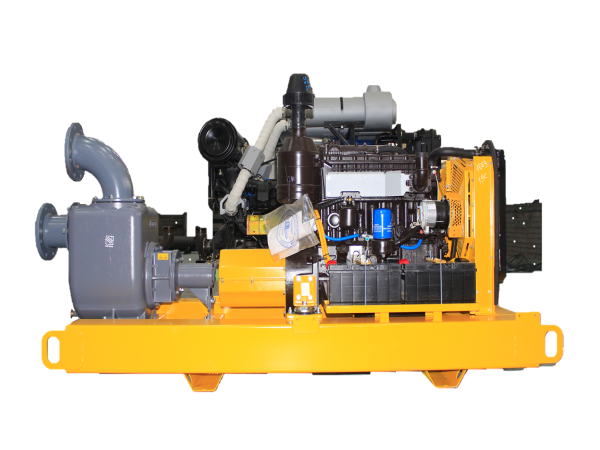

Базовая комплектация: дизельный двигатель ЯМЗ и самовсасывающий центробежный насос серии STRONG, смонтированные на рама-баке, установленные на тракторном полуприцепе.
Дополнительно:
- Заменим отечественный двигатель на импортный: FPT-Iveco Motors серии N67MNTX20.00A800
- Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа StrongПрименяются для перекачивания грязной воды с твердыми включениями до 73 мм:
- При строительстве трубопроводов
- Для водопонижения, осушения котлованов, обвода грунтовых вод
- При земляных работах, сооружении каналов и прудов
- Для дренажа после паводков, наводнений, ливневых дождей
- Для откачки горячей воды при коммунальных авариях (до 100°C)
| Модель двигателя | ММЗ Д-245.30 (FPT-Iveco Motors N67MNTX20.00 A800) |
| Тип |
4LTI
4-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 110 |
| Ход поршня, мм | 125 |
| Рабочий объем, л | 4.75 |
| Степень сжатия | 17 |
| Механизм останова двигателя | электромагнитное стоп-устройство, которое воздействует на скобу останова двигателя (установлено на двигателе) |
| Модель насоса | серия STRONG (Италия) |
| Рабочая точка | 300 м3/ч, 50 м |
| Эксплуатац. частота вращ., об/мин | 1800 |
|
Характеристики перекачиваемой среды:
Тип жидкости - грязная вода
Максимальный размер твердых включений - 50 мм Максимальная температура перекачиваемой жидкости - 100°C |
|
| В комплектацию входит отвод на 90 градусов на напорной магистрали | |
|
Ручное управление
Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами На приборной панели располагаются:
|
|
|
Регулятор управления оборотами. Система управления двигателем оборудована механизмом управления регулятором ТНВД для изменения частоты вращения двигателя. На мотопомпе применяется ручной механизм управления оборотами двигателя. Регулятор управления оборотами располагается с левой стороны установки и связан с рычагом топливоподачи ТНВД тросиком. Фото рычага управления оборотами. Позволяет плавно изменять обороты двигателя по всему рабочему диапазону. |
|
|
Автоматическое управление
Система управления на базе контроллера Deif. Применяется:
Функции автоматической системы управления:
|
|
|
Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций |
| Базовое исполнение | Открытое исполнение на тракторном полуприцепе |
| Частота вращения насоса, об/мин | 1800 |
| Подача, м³/ч | 300 |
| Напор, м | 50 |
| Потребляемая мощность, кВт | 70 |
| Кавитационный запас, м (NPSH) | 6 |
| Максимальная высота всасывания, м | 4 |

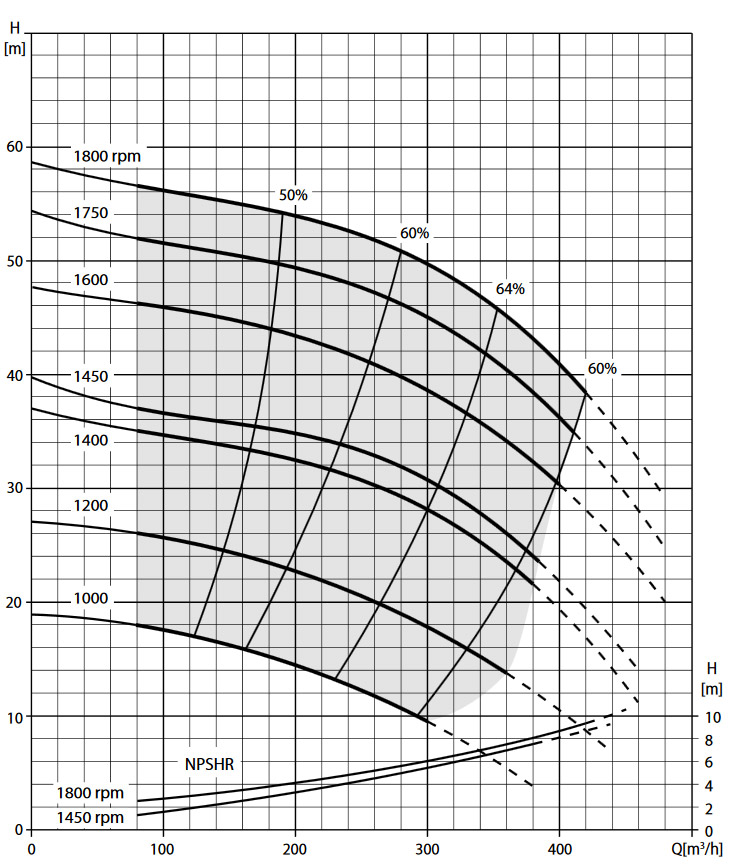

Скачать кривую характеристик насоса
| Топливный бак, л | 300 |
| Расчетный расход топлива в рабочей точке, л/ч | 18.48 |
| Время автономной работы в рабочей точке | 16.2 ч |
| Топливные фильтры | |
| - грубой очистки | отстойник |
| - тонкой очистки | Неразборного или разборного типа |
| Система топливоподачи | ТНВД |
| В комплектацию входит фланцевый топливозаборник с сеточкой | |
| Топливный бак оборудован индикатором уровня топлива | |
| Объем системы смазки, л | 13 |
| Система охлаждения масла с масляным радиатором | |
| Воздушный фильтр | Воздухоочиститель с бумажными фильтрующими элементами |
| Диаметры всасывающего/напорного фланца | 150 мм / 150 мм |
| Тип глушителя | Промышленный |
| Объем системы охлаждения, л | 17 |
| Тип охлаждающей жидкости | Низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС) |
| Радиатор жидкостный | |
| Зарядный генератор | переменного тока номинальной мощностью 1,2 кВт, номинальным напряжением 14 В или 28 В |
| Пусковое устройство | стартер номинальным напряжением 12 В или 24 В |
| Напряжение в системе электрооборудования | 12 или 24 В |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
| Зарядное устройство АКБ |
| Предпусковой жидкостный подогреватель | |
| Электрический подогреватель охлаждающей жидкости |
| Система автоматической дозаправки топливом | |
| Система учета расхода топлива |
|
Опции системы управления на базе контроллера Deif:
|
| Грузозахватный механизм (Транспортировочный рым в верхней точке для удобства строповки и перегруза) |
| Искрогаситель для обеспечения пожаробезопасности |
| Всасывающая магистраль 150мм х 4м с фланцевым соединением в сборе с обратным клапаном и заборным устройством | |
| Всасывающая магистраль 150мм х 4м с БРС в сборе с обратным клапаном и заборным устройством | |
| Рукав всасывающий 150мм х 4м с фланцевым соединением | |
| Рукав всасывающий 150мм х 4м с БРС | |
| Рукав напорный 150мм х 4м с фланцевым соединением | |
| Рукав напорный 150мм х 4 м БРС | |
| Затвор ручной ДУ150мм Ру16атм | |
| Клапан обратный ДУ150мм Ру16атм | |
| Отвод Ду150-Ду150 | |
| Переход ДУ100-ДУ150 | |
| Рукав пожарный напорный Ду-150 длиной 20м (Pn 1,2 Мпа) с ГРВ | |
| Рукав пожарный напорный Ду-100 длиной 20м (Pn 1,2 Мпа) с ГРВ | |
| Переход Ду150, Pn16 (Головка муфтовая ГМВ-150) |
Бюджетное исполнение подходит, когда насосную установку не требуется часто перемещать или она будет размещаться под крышей
Удобный сервис

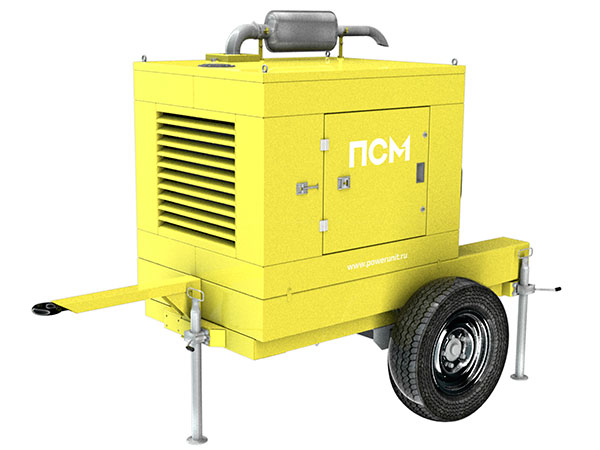

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота для двигателя или для всей установки.

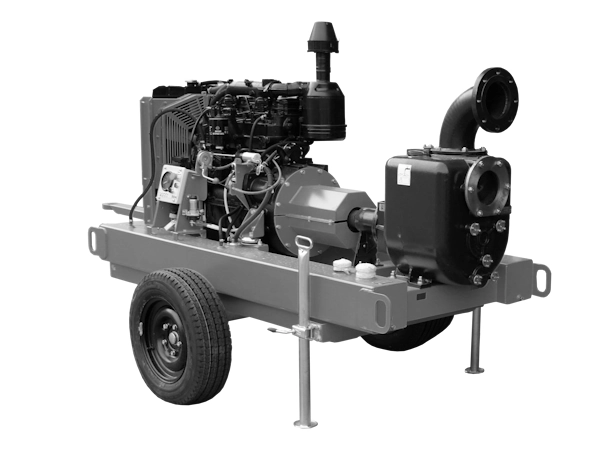

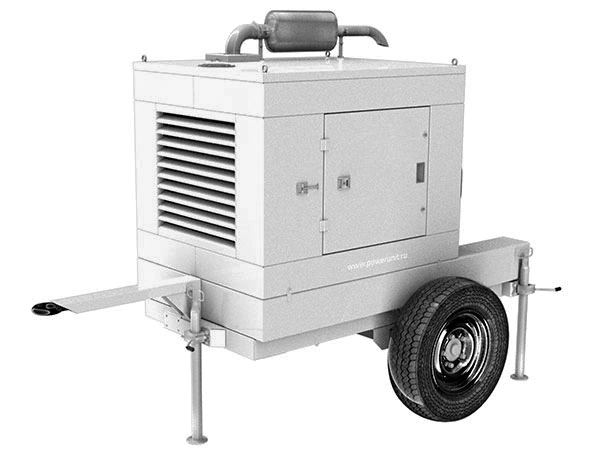

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
Гарантия
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Мотопомпы Strong соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
Условное обозначение
