Дизельная насосная установка MDP-9000/11
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
Hyundai (Doosan)
Центробежный
Грязная вода
Дизельные насосные установки Super Strong – это мотопомпы с сильным напором и подачей для перекачки грязной воды.
Базовая комплектация: дизельный двигатель Hyundai (Doosan) и центробежный насос Pioneer Pump, смонтированные на общей раме.
Дополнительно:
- Заменим отечественный двигатель на импортный: Hyundai (Doosan), Volvo Penta
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов Pioneer Pump и CornellМотопомпы с сильным напором и подачей для перекачки грязной воды:
- В горнодобывающей отрасли
- В строительстве
- При затоплениях
- При коммунальных авариях
| Модель двигателя |
Hyundai (Doosan) DP180LA
Array
|
| Тип |
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 128 |
| Ход поршня, мм | 142 |
| Рабочий объем, л | 18.2 |
| Степень сжатия | 15:1 |
| Механизм управления топливоподачей и останова двигателя | |
| Модель насоса | Pioneer Pump РР3030S34 |
| Рабочая точка | 9000 м3/ч, 11 м |
| Эксплуатац. частота вращ., об/мин | 600 |
|
Характеристики перекачиваемой среды:
Тип жидкости - грязная вода
Максимальный размер твердых включений - 150 мм |
|
| Приборы для контроля работы насоса | Манометр, мановакуумметр |
|
Ручное управление
Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами На приборной панели располагаются:
|
|
|
Автоматическое управление
Система управления на базе контроллера Deif. Применяется:
Функции автоматической системы управления:
|
|
|
Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций |
| Базовое исполнение | Открытое исполнение на стальной базовой раме с антивибрационными опорами |
| Частота вращения насоса, об/мин | 600 | ||||
| Подача, м³/ч | 1000 | 3500 | 7000 | 9000 | 10000 |
| Напор, м | 36 | 32 | 20 | 11 | 6 |
| Потребляемая мощность, кВт | 385 | ||||

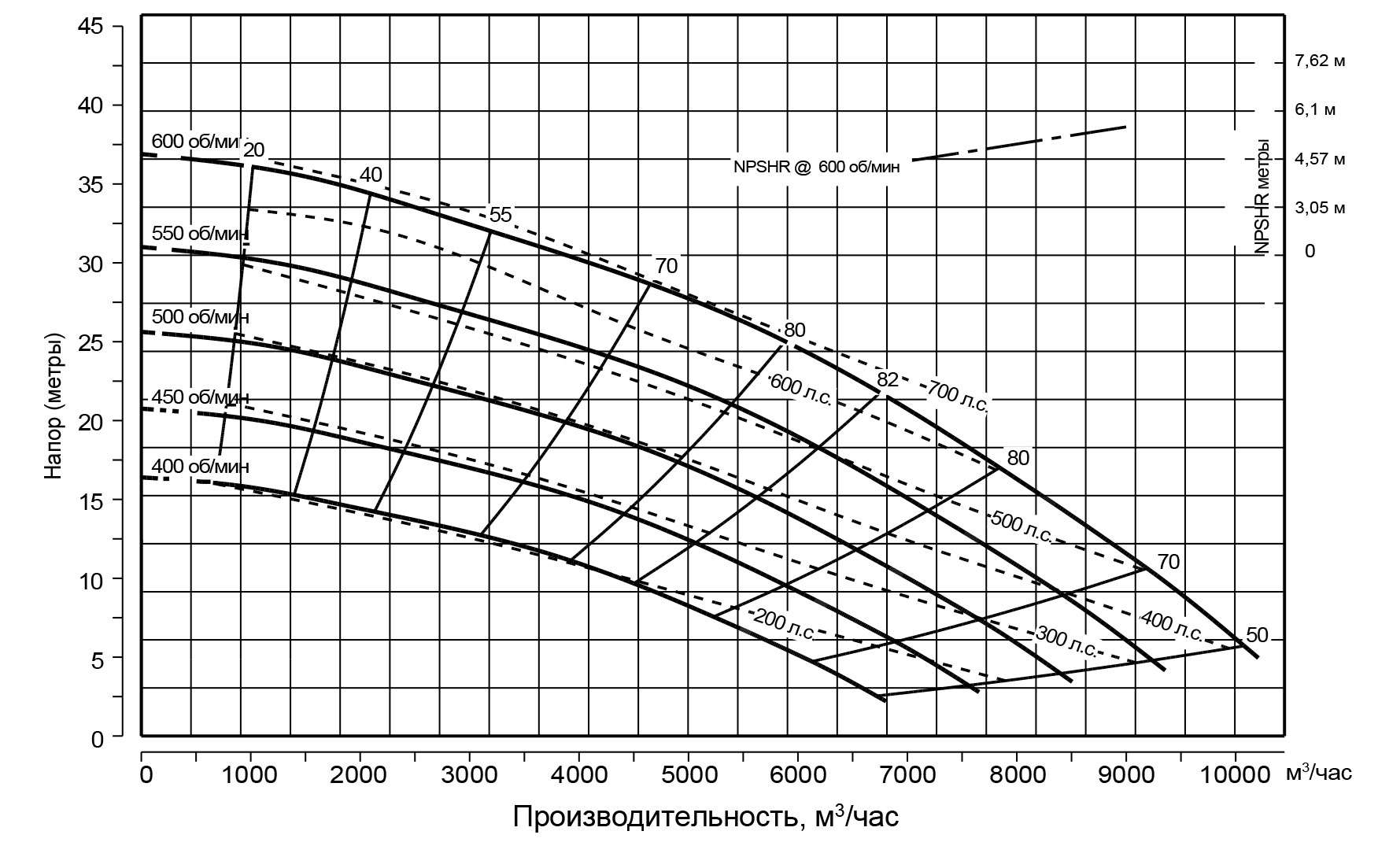

Скачать кривую характеристик насоса
| Топливный бак, л | 600 |
| Расчетный расход топлива в рабочей точке, л/ч | 116 |
| Время автономной работы в рабочей точке | 5.2 ч |
| Топливные фильтры | полнопоточный, со сменным картриджем |
| Объем системы смазки, л | 34 |
| Система охлаждения масла с масляным радиатором | |
| Диаметры всасывающего/напорного фланца | 760 мм / 760 мм |
| Тип глушителя | Промышленный |
| Объем системы охлаждения, л | 91 |
| Радиатор жидкостный | |
| Зарядный генератор | 45 А |
| Пусковое устройство | Стартер 7 кВт |
| Напряжение в системе электрооборудования | 24 В |
| Реверс редуктор с гидроприводом сцепления | |
| Карданный вал с защитным кожухом для соединения привода с насосом |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
| Предпусковой жидкостный подогреватель | |
| Электрический подогреватель охлаждающей жидкости |
| Система автоматической дозаправки топливом | |
| Система учета расхода топлива |
|
Система заполнения насоса - газоструйный вакуумный аппарат При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура |
|
Опции системы управления на базе контроллера Deif:
|
| Искрогаситель для обеспечения пожаробезопасности |
Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.
Возможно изготовление навеса для двигателя или для всей установки.

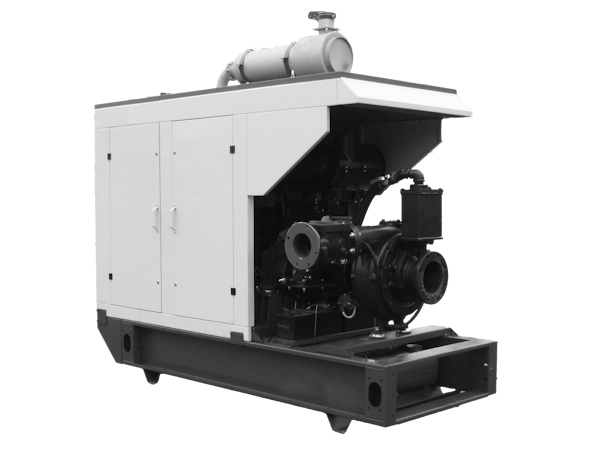

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота для двигателя или для всей установки.
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСПередвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
Гарантия
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Мотопомпы Super Strong соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
Условное обозначение
