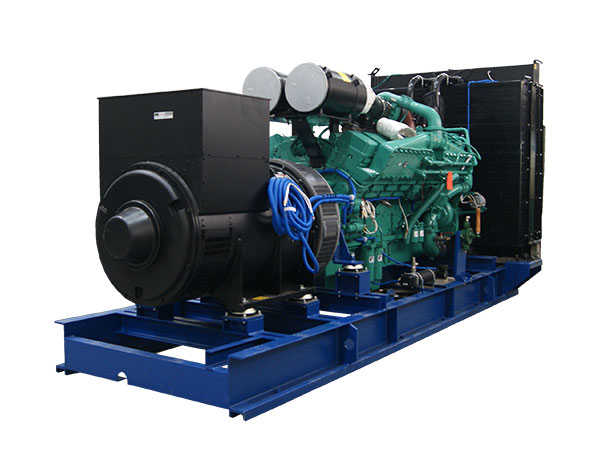

Дизельный генератор ADC-730 Cummins (732 кВт)
Двигатель
Cummins
Cummins
Напряжение:
400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
732 кВт / 915 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
805 кВт / 1006 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Дизельные генераторы (электростанции) производства ПСМ серии ADC-730 мощностью 730 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADC-730 применяются в качестве основных и резервных источников электроснабжения нефтегазовых месторождений, карьеров, непрерывных производств, датацентров, объектов связи, аэропортов, больниц, котельных и других социальнозначимых объектов.
К электростанции ADC-730 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
Серия ADC «Cummins»- Обладают высокой работоспособностью при низких эксплуатационных затратах
- Отлично подходят для обеспечения энергоснабжения нефтегазовой отрасли
- Большой опыт эксплуатации в России гарантирует доступность запасных частей и сервисного обслуживания
Основные характеристики
| Основная мощность | 732 кВт / 915 кВА |
| Резервная мощность | 805 кВт / 1006 кВА |
| Частота тока, Гц | 50 |
| Напряжение, В | 400 |
| Ресурс до капитального ремонта, м.ч. | 25 000 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 149 |
| - при 100% нагрузки | 193 |
Двигатель
| Модель двигателя | Cummins KTA38G5 |
| Частота вращения вала двигателя, об/мин | 1500 |
| Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 159 |
| Ход поршня, мм | 159 |
| Рабочий объем, л | 38 |
| Электрический подогреватель охлаждающей жидкости | |
Топливная система
Масляная система
| Объем системы смазки, л | 140 |
Система управления
|
Система управления Реализована на базе русифицированного контроллера Deif AGC-150 standalone
Функции:
|

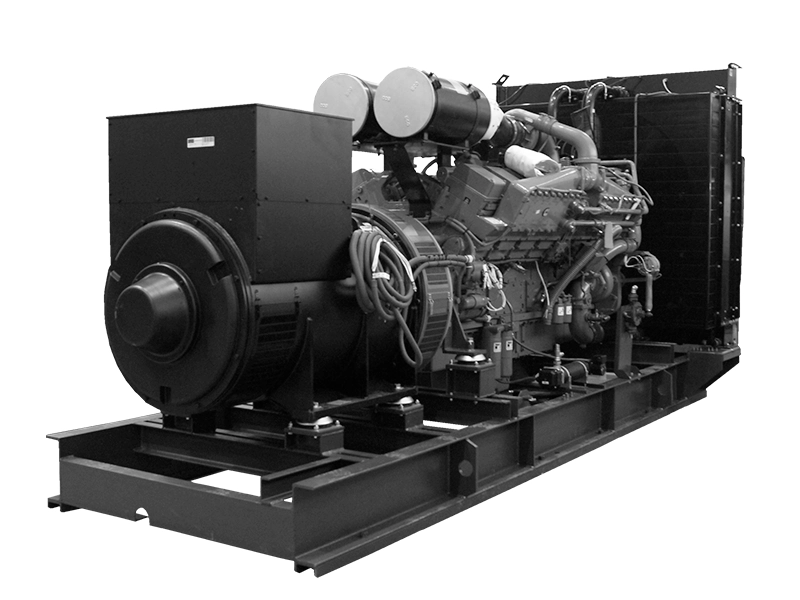

Открытое исполнение
| Габаритные размеры (Д×Ш×В), мм | 4302×1702×2139 |
| Вес, кг | 6250 |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
| Крыльчатка вентилятора толкающего типа | |
| Радиатор жидкостный | |
| Ручной насос закачки охлаждающей жидкости | |
| Охладитель наддувочного воздуха | |
| Объем системы охлаждения, л | 218.5 |
Система электрооборудования
| Зарядный генератор | 35 А |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
| Зарядное устройство АКБ | |
Примечание
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Контейнер «Север»
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Контейнер «Север-М»
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Контейнер цельнометаллический
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Варианты передвижного исполнения
Возможна установка на шасси
- Прицепы автомобильные (с ПТС)
- Прицепы тракторные (с ПСМ)
- Автомобили различных производителей
- Сани, полозья
Опции двигателя
| Предпусковой жидкостный подогреватель | |
| Масляная система, обеспечивающая 150 часов непрерывной работы | |
| Низкошумный глушитель 35Дб (45Дб) |
Опции топливной системы
| Система учета расхода топлива | |
| Ручной/электрический насос откачки/закачки жидкостей | |
| Топливный фильтр-влагоотделитель | |
| Внешний топливный бак | |
| Система автоматической дозаправки топливом из дополнительного бака в основной | |
| Система автоматической дозаправки топливом из внешнего источника |
Опции генератора и электрической системы установки
| PMG (система подвозбуждения на постоянных магнитах) | |
| Изолированная нейтраль |
Опции исполнения
| Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Опции системы управления
Запчасти и сервис
| Комплект ЗИП на период от 500 до 5000 ч | |
| Нагрузочный модуль |
Серия ADC «Cummins»
|
Серия ADMi «Mitsubishi»
|
Серия ADBa «Baudouin»
|
Серия ADP «Perkins»
|
(2 × ADV-360)
Серия ADV «Volvo Penta»
|
Серия ADDo «Hyundai»
|
Серия ADYu «Yuchai»
|
||
| Основные характеристики | ||||||||
| Основная мощность | 732 кВт / 915 кВА | 730 кВт / 913 кВА | 720 кВт / 900 кВА | 720 кВт / 900 кВА | 728 кВт / 910 кВА | 730 кВт / 912 кВА | 730 кВт / 912 кВА | |
| Резервная мощность | 805 кВт / 1006 кВА | 803 кВт / 1004 кВА | 792 кВт / 990 кВА | 792 кВт / 990 кВА | 800 кВт / 1000 кВА | 803 кВт / 1003 кВА | 800 кВт / 1000 кВА | |
| Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
| Ресурс до капитального ремонта, м.ч. | 25 000 | 40 000 | 40 000 | |||||
| Расход топлива, л/ч | ||||||||
| - при 75% нагрузки | 149 | 147 | 151.7 | 135 | 2 × 68.1 | 137 | 159.3 | |
| - при 100% нагрузки | 193 | 197.9 | 202.7 | 196.9 | 2 × 90.7 | 183 | 201.2 | |
| Двигатель | ||||||||
| Модель двигателя | Cummins KTA38G5 | Mitsubishi S12A2-PTA2 | Baudouin 12M26G1000/5 | Perkins 4008TAG1A | 2 × Volvo Penta TAD1345GE | Hyundai (Doosan) DP222CC | Yuchai YC6ТH1220-D31 | |
| Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
8LTI
8-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
|
| Диаметр цилиндра, мм | 159 | 150 | 150 | 160 | 131 | 128 | 175 | |
| Ход поршня, мм | 159 | 160 | 150 | 190 | 158 | 142 | 195 | |
| Рабочий объем, л | 38 | 33.93 | 31.8 | 30.56 | 12.78 | 21.9 | 28.14 | |
| Степень сжатия | 15.3:1 | 15.7:1 | 13.6:1 | 18.1:1 | 14:1 | |||
| Система аварийного останова двигателя | электромагнитный клапан | |||||||
| Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть | нет | нет | есть | |
| Генератор | ||||||||
| Базовая модель генератора | Leroy Somer TAL 049 E |
Mecc Alte ECO43-2S/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
EvoTec TCU428B | Leroy Somer TAL 049 D | 2 × Marelli Motori MJB 315 MB4 | Mecc Alte ECO43-2S/4 | Leroy Somer TAL A49 D | |
| Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
| Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | |
| Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| Номинальный ток ДГУ, А | 1321 | 1317 | 1300 | 1300 | 2 × 664 | 1317 | 1320 | |
| Класс изоляции | H | H | H | H | H | H | H | |
| Степень защиты | IP23 | IP23 | IP22 | IP23 | IP23 | IP23 | IP23 | |
| Регулятор напряжения (AVR) | DER-1/A | ETC-2 | M31FA600A | DER-1/A | R150 | |||
| Система охлаждения | ||||||||
| Объем системы охлаждения, л | 218.5 |
100
без заправочного объёма радиатора
|
148 | 143 | 2 × 44 | 66 | ||
| Тип охлаждающей жидкости | Антифриз | |||||||
| Охладитель наддувочного воздуха | да | да | да | да | да | да | да | |
| Расширительный бачок | нет | нет | нет | нет | есть | нет | нет | |
| Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | |
| Фильтр охлаждающей жидкости | нет | нет | нет | нет | есть | нет | нет | |
| Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | |
| Ручной насос закачки охлаждающей жидкости | есть | есть | нет | есть | нет | нет | нет | |
| Термостат | нет | нет | нет | есть | нет | нет | нет | |
| Тип охлаждающей жидкости | нет | нет | нет | нет | нет | нет | Антифриз | |
| Система воздухозабора | ||||||||
| Воздушный фильтр | фильтроэлемент | фильтроэлемент | ||||||
| Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | есть | нет | нет | |
| Система электрооборудования | ||||||||
| Зарядный генератор | 35 А | 25 А | 55 А | 40 А | 80 А | 45 А | да | |
| Пусковое устройство | Стартер 2 x 6 кВт | электростартер 10 кВт | Стартер 8.2 кВт | Стартер 7 кВт | Стартер 7 кВт | электростартер | ||
| Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | |
| Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | |
| Зарядное устройство АКБ | есть | есть | есть | есть | нет | нет | есть | |
| Система газовыхлопа | ||||||||
| Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | |
| Топливная система | ||||||||
| Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 × 750 | 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
|
| Расход топлива, л/ч | ||||||||
| - при 75% нагрузки | 149 | 147 | 151.7 | 135 | 2 × 68.1 | 137 | 159.3 | |
| - при 100% нагрузки | 193 | 197.9 | 202.7 | 196.9 | 2 × 90.7 | 183 | 201.2 | |
| Время автономной работы при 75% мощности, ч. | 6.7 | 6.8 | 6.6 | 7.4 | 11 | 7.3 | 6.3 | |
| Время автономной работы при 100% мощности, ч. | 5.2 | 5.1 | 4.9 | 5.1 | 8.3 | 5.5 | 5 | |
| Топливные фильтры | полнопоточный, со сменным картриджем | |||||||
| - грубой очистки | сепаратор | да | с водоотделителем и индикатором наличия воды в топливе | да | ||||
| - тонкой очистки | в наличии | да | да | |||||
| Система топливоподачи | Прямой впрыск | Прямой впрыск | ||||||
| Масляная система | ||||||||
| Объем системы смазки, л | 140 | 120 | 114 | 153 | 2 × 36 | 75 | 95 | |
| Расход масла при 100% нагрузки, л/ч | 0.04 | |||||||
| Габариты открытого исполнения | ||||||||
| Габаритные размеры (Д×Ш×В), мм | 4302×1702×2139 | 4270×2022×2150 | 4900×2100×2300 | 2 × 3300×1350×1940 | 4400×2000×2300 | |||
| Вес, кг | 6250 | 7500 | 7700 | 8600 | 6000 | |||
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Соответствуют техническим регламентам таможенного союза: Декларация о соответствии техническому регламенту таможенного союза и стандартам ISO 9001:2015
Условное обозначение
! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
