Газопоршневая электростанция ПСМ Baudouin Bio-700
Обсудить проект
Baudouin 12М33G10B0/5
Биогаз
205 Нм³/ч
5050×1800×2150
1500 об/мин
Газопоршневая электростанция ПСМ Baudouin Bio -700 работает на биогазе, способна обеспечить электричеством и теплом большое производство, перерабатывая побочные отходы деревообработки, крупных агропромышленных комплексов, в местах добычи нефтепродуктов, а также бытовые отходы на предприятиях. Двигатель для станции подбирается в соответствии со свойствами газа.
Биогаз — синтетическое топливо, образующееся при разложении органических материалов в отсутствии кислорода. Состав биогаза: 0% метан (CH4) + 40% углекислый газ (CO2)
Газопоршневые установки проектируются и собираются на заводе «ПСМ Прайм» (Ярославская область, Тутаев). Компания ПСМ единственный дилер, который реализует установки, обеспечивает доставку агрегата и ЗИП для ТО, отвечает за ПНР, ШМР, вводит агрегат в эксплуатацию и предоставляет гарантийное и постгарантийное техническое обслуживание.
Дополнительные возможности:
- EPC-контракт
- Объединение двух и более ГПУ в единый автоматизированный энергокомплекс
- Пакетирование станции ПСМ Baudouin Bio -700 с в металлический контейнер любых габаритов
- Установка системы утилизации тепла, системы дистанционного управления и мониторинга, замена комплектующих по техническому задания заказчика
BAUDOUIN
Особенности двигателей BAUDOUIN:
- Ресурс до первого капитального ремонта до 60 000 моточасов
- Межсервисный интервал до 750 моточасов
- Двигатели Baudouin предлагают самую большую единичную мощность в своем классе – до 1500 кВт
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
[2] Согласно DIN-ISO 3046 и DIN в 6271 с +5 % допустимым отклонением. Указанный КПД соответствует новому двигателю.
[4] При cos.phi = 1,0 в соответствии с VDE 0530 REM / IEC 34.1 с соответствующими допустимыми отклонениями, все насосы, приводимые в действие напрямую, включены в комплект поставки
[5] Как общая мощность с допустимым отклонением ±8 %
[6] В соответствии с вышеуказанными параметрами с (1) по (5).
[7] Действительно только для двигателя и генератора; модуль и детали установки не учитываются (При cos.phi = 0,8)
[8] Температура выхлопного газа с допустимым отклонением ±8 %
[9] Параметры двигателя уточняются в соответствии с требованиями к условиям эксплуатации от производителя двигателя
[*] Приближенное значение для задания размеров монтажа трубопровода
Система управления ПСМ обеспечивает сбор информации от оборудования двигателя, генератора и всего вспомогательного оборудования, формирует команды управления, сигнализацию состояния и выдачу данных на верхний уровень.
Основные функции системы управления:
- управление и визуализация
- В части управления работой двигателя:
- Зажигание
- Смесеобразование
- Контроль соотношения газ/воздух
- Газовая рампа
- Впуск воздуха
- Дросселирование
- Регулирование частоты вращения
- Антидетонация
- Контроль и управление
- Поддержание уровня масла
- Снижение уровня выбросов
- настройка вспомогательных электроприводов
- подключение генератора к сети / отключение генератора от сети
- управление защитой генератора:
- перегрузка/короткое замыкание
- повышение напряжения
- понижение напряжения
- асимметричность напряжения
- превышение частоты
- понижение частоты
Система управления газовым двигателем выполнена на базе контроллера Woodward. Включает в себя следующие системы:
- Система зажигания
- Система смесеобразования
- Система дросселирования
- Система поддержания частоты вращения
- Система антидетонации
Система утилизации тепла с газопоршневой установки представляет собой решение, при котором Заказчик получает от газопоршневой установки непосредственно электрическую энергию и еще несколько дополнительных видов полезного продукта.
Когенерация – совместная выработка электроэнергии, тепла в виде горячей воды, пара
Для газопоршневой установки ПСМ Baudouin Bio-700 система утилизации тепла дает следующие преимущества:
- Увеличение общего КПД установки до 88,4%
- «Бесплатные» 873 кВт тепловой энергии (при 100% - й загрузке ГПУ)
- Независимость от поставщиков тепловой энергии
В ГПУ Baudouin Bio-700 может полезно использоваться тепловая энергия следующих потоков:
- Тепловая мощность системы охлаждения двигателя составляет 324 кВт, включая тепловую мощность:
- охлаждения масла
- охлаждения воды рубашки мотора
- 1-ой ступени охлаждения топливной смеси
- Тепловая мощность потока выхлопных газов при охлаждении до (120 °C) составляет 549 кВт
Общая полезная тепловая мощность ГПУ Baudouin Bio-700 составляет 873 кВт.
Когенерация – совместное производство электроэнергии и тепла
В зависимости от применяемой системы утилизации тепла полезную тепловую мощность ГПУ можно преобразовать:
- Водогрейная система утилизации - в 873 кВт горячей воды с температурным графиком 70/80 .. 100ᴼС
Основная информация по техническому обслуживанию двигателей:
- Интервал обслуживания – 750 м/ч
- Ресурс до верхней переборки двигателя – 20 000 м/ч
- Ресурс до капитального ремонта – 40 000 м/ч

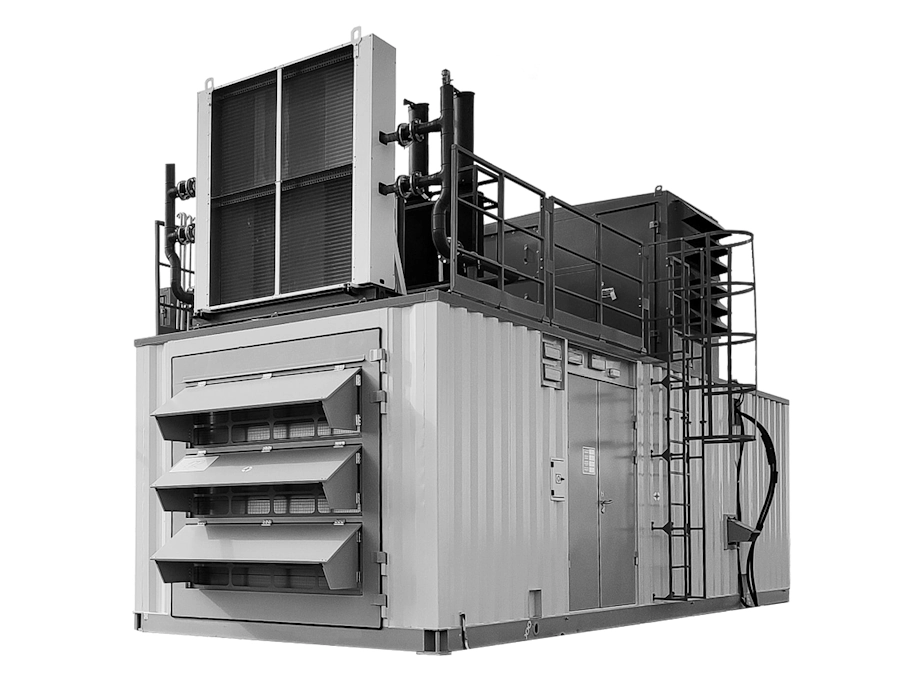

Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения

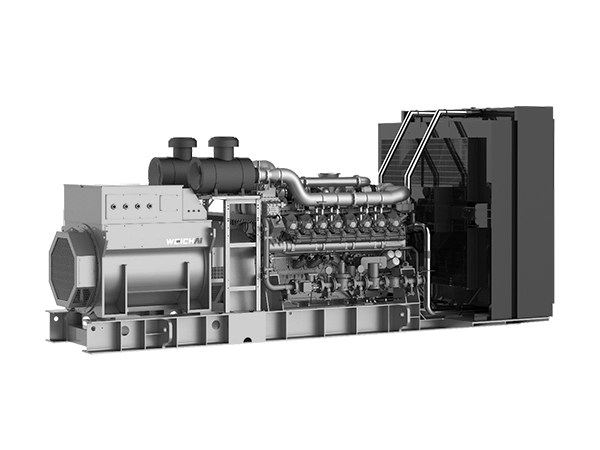

Оборудование в открытом исполнении предназначено для стационарного размещения в капитальном здании.
Для проектных организаций ПСМ предлагает специальные условия на закупку газопоршневых агрегатов.
