Газопоршневая электростанция ПСМ Jichai-2000
Обсудить проект
Природный газ
510 Нм³/ч
7500×2050×2786
1000 об/мин
ГПУ серии Jichai производства ПСМ обеспечивают стабильную генерацию электроэнергии для бесперебойной работы объектов, работая в параллели с основной сетью, другими станциями или в автономном режиме.
Главное преимущество газопоршневых установок на базе двигателей Jichai — богатейший накопленный опыт эксплуатации, который при необходимости гарантирует качественный технический сервис.
Дополнительные возможности:
- EPC-контракт
- Объединение двух и более ГПУ в единый автоматизированный энергокомплекс
- Пакетирование станции в металлический контейнер любых габаритов
- Установка системы утилизации тепла, системы дистанционного управления и мониторинга, замена комплектующих по техническому задания заказчика

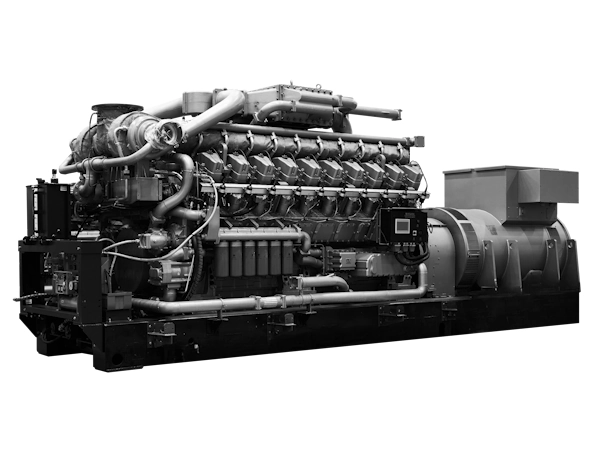

JICHAI
Особенности двигателей JICHAI
- Ресурс до первого капитального ремонта до 60 000 моточасов
- Экономичный расход топлива
- Электрическая и тепловая эффективность
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Система управления ПСМ обеспечивает сбор информации от оборудования двигателя, генератора и всего вспомогательного оборудования, формирует команды управления, сигнализацию состояния и выдачу данных на верхний уровень.
Основные функции системы управления:
- управление и визуализация
- В части управления работой двигателя:
- Зажигание
- Смесеобразование
- Контроль соотношения газ/воздух
- Газовая рампа
- Впуск воздуха
- Дросселирование
- Регулирование частоты вращения
- Антидетонация
- Контроль и управление
- Поддержание уровня масла
- Снижение уровня выбросов
- настройка вспомогательных электроприводов
- подключение генератора к сети / отключение генератора от сети
- управление защитой генератора:
- перегрузка/короткое замыкание
- повышение напряжения
- понижение напряжения
- асимметричность напряжения
- превышение частоты
- понижение частоты
Система управления газовым двигателем выполнена на базе контроллера Woodward. Включает в себя следующие системы:
- Система зажигания
- Система смесеобразования
- Система дросселирования
- Система поддержания частоты вращения
- Система антидетонации
Система утилизации тепла с газопоршневой установки представляет собой решение, при котором Заказчик получает от газопоршневой установки непосредственно электрическую энергию и еще несколько дополнительных видов полезного продукта.
Когенерация – совместная выработка электроэнергии, тепла в виде горячей воды, пара
Для газопоршневой установки на базе двигателя Jichai L20V190ZLT-2 система утилизации тепла дает следующие преимущества:
- Увеличение общего КПД установки до 83,5%
- «Бесплатные» 2308 кВт тепловой энергии (при 100% - й загрузке ГПУ)
- Независимость от поставщиков тепловой энергии
В ГПУ Jichai L20V190ZLT-2 может полезно использоваться тепловая энергия следующих потоков:
- Тепловая мощность системы охлаждения двигателя составляет 788 кВт, включая тепловую мощность:
- охлаждения масла
- охлаждения воды рубашки мотора
- 1-ой ступени охлаждения топливной смеси
- Тепловая мощность потока выхлопных газов при охлаждении до (120 °C) составляет 1520 кВт
Общая полезная тепловая мощность ГПУ составляет 2308 кВт.

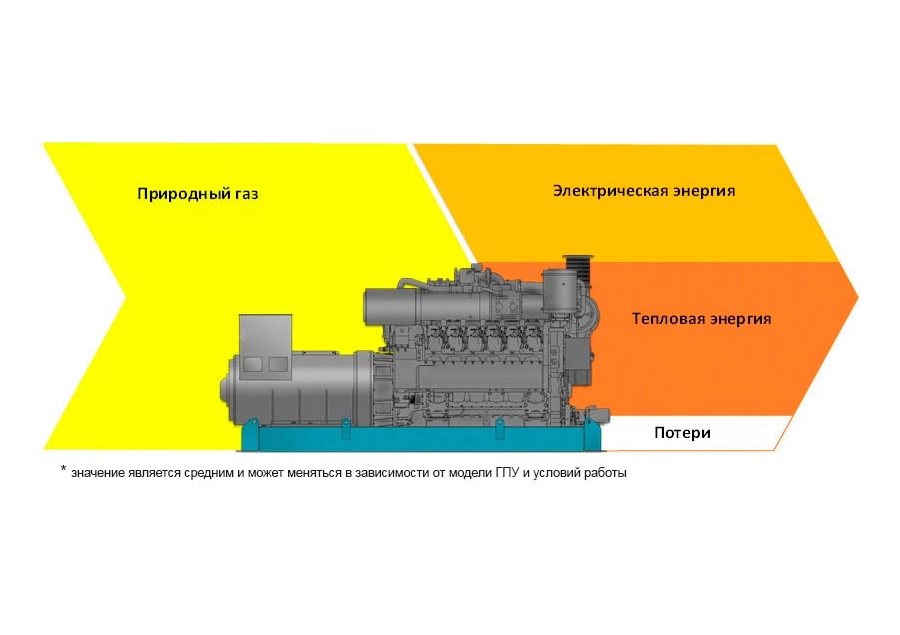

Когенерация – совместное производство электроэнергии и тепла
В зависимости от применяемой системы утилизации тепла полезную тепловую мощность ГПУ можно преобразовать:
- Водогрейная система утилизации - в 2308 кВт горячей воды с температурным графиком 70/80 .. 100ᴼС
Основная информация по техническому обслуживанию двигателей Jichai:
- Интервал обслуживания – 1 000 м/ч
- Ресурс до верхней переборки двигателя – 20 000 м/ч
- Ресурс до капитального ремонта – 60 000 м/ч

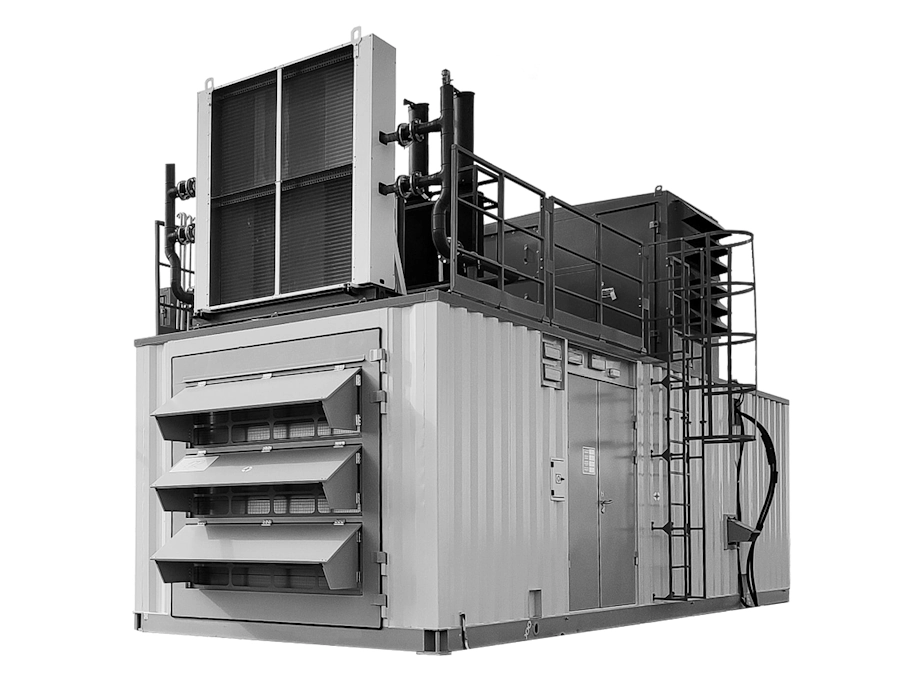

Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения

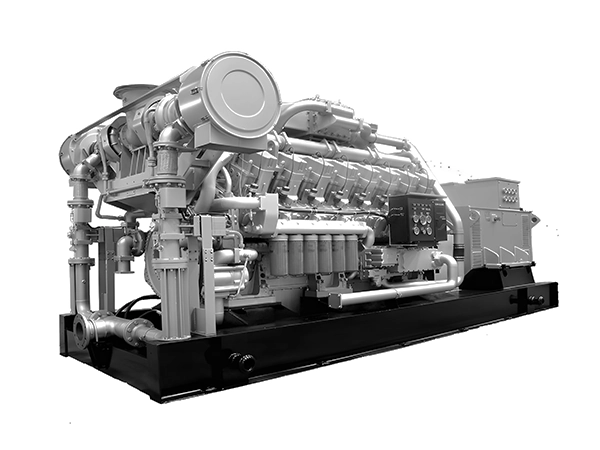

Оборудование в открытом исполнении предназначено для стационарного размещения в капитальном здании.
Для проектных организаций ПСМ предлагает специальные условия на закупку газопоршневых агрегатов.
