Энергомодули
Современное префаб-решение для бесперебойного питания инфраструктуры промышленных объектов
- Система электроснабжения под ключ
- Бесперебойное питание объекта
- Распределение электроэнергии
- Индивидуальное проектирование
8 800 500-08-12
с 9:00 до 18:00 (мск)
Энергомодули — энергетические блоки, широко применяются для резервирования центров обработки данных, узлов связи, диспетчерских пунктов и больниц, на промышленных предприятиях и объектах нефтегазовой отрасли.
Контейнерный энергомодуль устанавливают в комплексе с дизельной или газопоршневой электростанцией для приёма, преобразования и распределения электроэнергии.
- Переключение питания на резервную генерацию без токовых пауз
- Организация автономной бесперебойной системы электроснабжения
- Автоматизация работы энергосистемы
- Полная заводская готовность, быстрый монтаж на объекте
Обсудить техническую задачу со специалистом
Директор по инфраструктуре и ЦОД
ГУЩИН Антон
Базовый принцип работы энергомодуля
Энергомодуль может работать в основном и аварийном режимах.
В аварийном режиме он принимает, преобразует и распределяет питание от резервной электростанции.
В основном режиме — работает как система преобразования и распределения питания от электросети.
Для эффективного перехода с основного источника электричества на резервный энергомодуль может быть укомплектован источником бесперебойного питания (ИБП).
Комплектация
Состав энергомодуля индивидуален и зависит от конкретных технологических задач. Мы проектируем энергомодули и подбираем комплектующие, основываясь на вашем техническом задании.

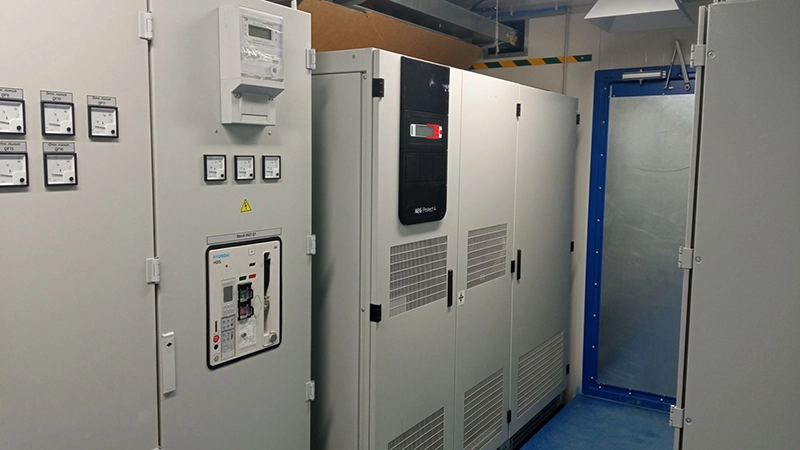

Источники бесперебойного питания, ИБП
Применение ИБП повышает качество гарантированного электроснабжения. ИБП имеют не менее двух вводов от первичных источников электричества и способны переключаться между ними без перебоев питания потребителей.
Завод ПСМ сотрудничает с ведущими российскими и мировыми производителями промышленных и коммерческих ИБП, благодаря чему гарантирует надёжность работы оборудования.
Высоковольтные закрытые распределительные устройства, ЗРУ 6 (10) кВ
Высоковольтные распределительные устройства (РУВН) отвечают за приём и распределение трёхфазного тока потребителям всех категорий.
Распределительные устройства реализуются на базе высоковольтных ячеек. Эти компактные конструкции позволяют эффективно использовать пространство внутри контейнера и обеспечивают комфортный, безопасный доступ для оперативного обслуживания. Подбор ячеек осуществляется в зависимости от специфики требований к энергомодулю: инженерных решений, компоновки, стоимости и сроков изготовления.

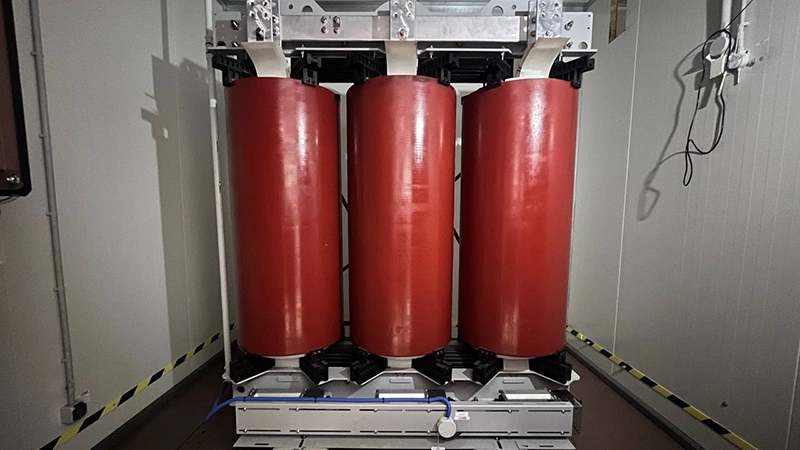

Силовые трансформаторы
Трёхфазные трансформаторы масляного или сухого типа отвечают за ппреобразование напряжения электроэнергии: понижают его с 10,5 или 6,3 кВ до 0,4 кВ или, наоборот, повышают для дальнейшего распределения потребителям.
Низковольтные комплектные устройства, НКУ 0,4 кВ
НКУ — это электрощитовое оборудование для приёма и распределения электроэнергии напряжением до 1 кВ.
К этой группе относятся распределительные устройства (РУНН), щиты автоматического ввода резерва (АВР), гарантированного питания, мониторинга, автоматики и собственных нужд.
Комплекс низковольтных устройств позволяет контролировать распределение и учитывать расход электроэнергии, защищает энергосистему от замыканий и перегрузок, а также обеспечивает переключение нагрузки с основной сети на резервную.

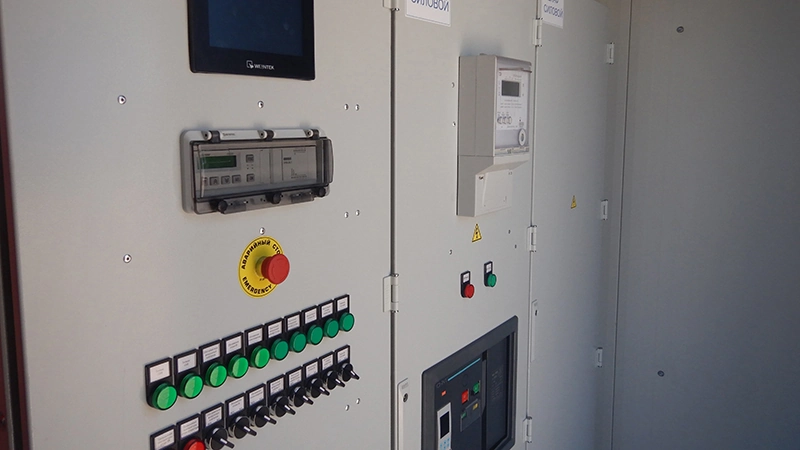

Система управления, АСУ ТП
Процесс управления энергомодулем автоматизирован. Система управления и диспетчеризации реализуется на базе промышленных микропроцессорных контроллеров.
Специализированное программное обеспечение АСУ ТП позволяет дистанционно управлять основным электрооборудованием и измерять параметры его работы.

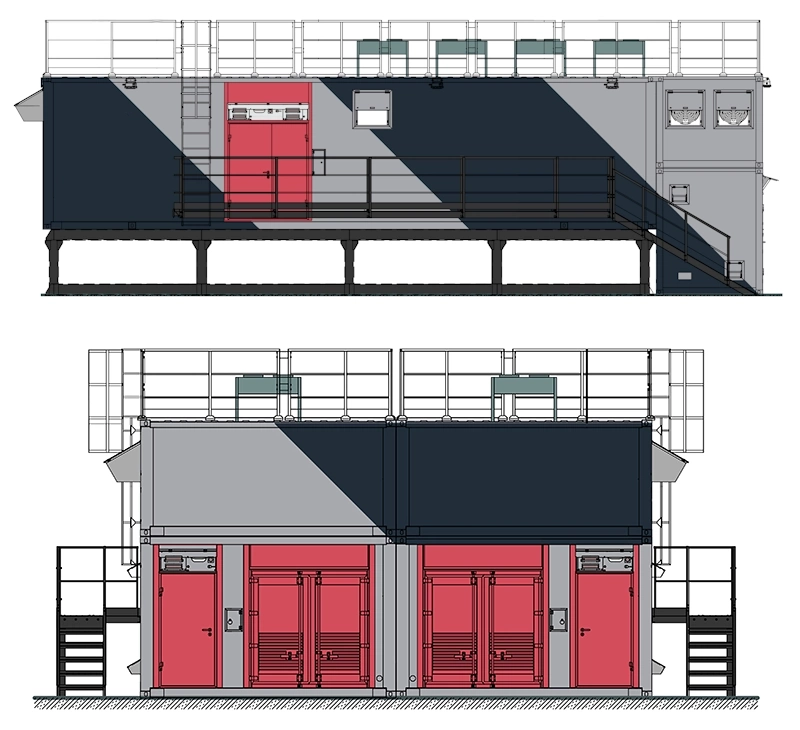

Блок-контейнер
Оборудование энергомодуля монтируется в утеплённый, герметичный контейнер собственного производства завода металлоконструкций ПСМ Мастер. Планировка отсеков контейнера индивидуальна: зависит от технического задания и ограничений площади застройки на объекте.
Основание и каркас изготавливаются из профильного металлопроката, обеспечивающего необходимую жёсткость для траспортировки контейнера с оборудованием внутри. Каркас обшивается сэндвич-панелями толщиной 50-100 мм. Для категорий климатического исполнения УХЛ и ХЛ предусмотрена увеличенная толщина сэндвич-панелей и комплектация автоматической системой обогрева, поддерживающей заданную температуру внутри отсеков.
Охлаждение оборудования
Применение ИБП сопровождается повышенным теплоотделением, поэтому в энергомодулях с ИБП предусматривается разделение помещений на горячий и холодный коридоры для лучшей вентиляции.
Охлаждение оборудования при эксплуатации обеспечивается вытяжной вентиляцией или системой кондиционирования и поддержания микроклимата. Проектирование системы охлаждения зависит от требований к температурному режиму работы каждого конкретного вида оборудования.
Каждый энергомодуль производства ПСМ тестируется на собственном испытательном стенде при участии представителей заказчика. Обширный опыт ПСМ в производстве систем электроснабжения под ключ позволяет нам выполнять задачи любой сложности, в том числе проектирование и строительно-монтажные работы на объекте.
