Энергокомплекс для горно-металлургического комбината
Отрасль: Горное дело
Страна: Россия
Год: 2023
Отрасль: Горное дело
Страна: Россия
Год: 2023
Энергокомплекс для горно-металлургического комбината
Оборудование:
Две дизельные электростанции ПСМ обеспечивают бесперебойное электроснабжение строящегося ГМК на медном месторождении. Планируемая производительность комбината — 12 млн тонн руды в год.

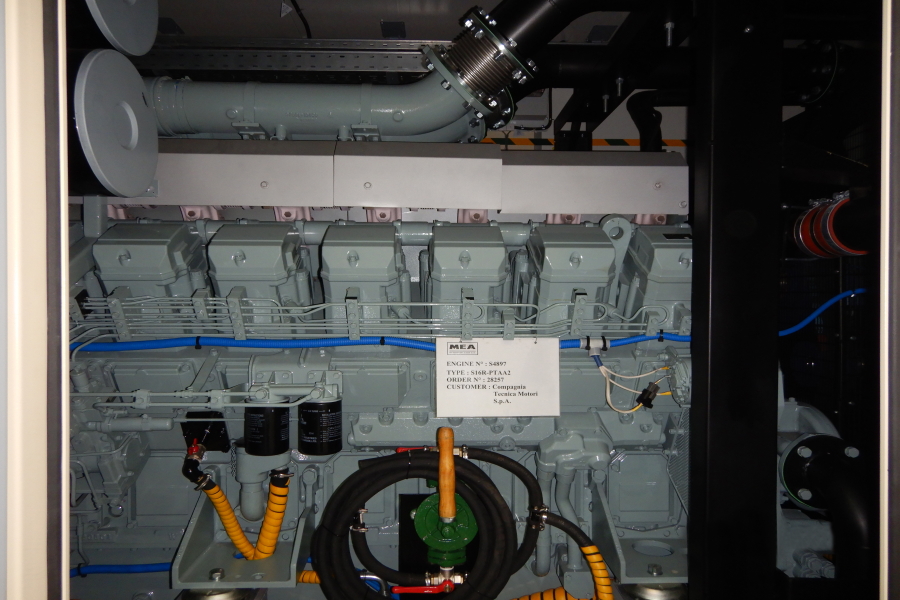

ДЭС собраны на базе 16-цилиндровых двигателей Mitsubishi мощностью 1,6 МВт.

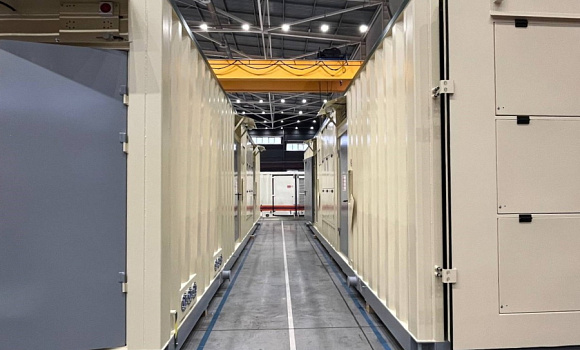

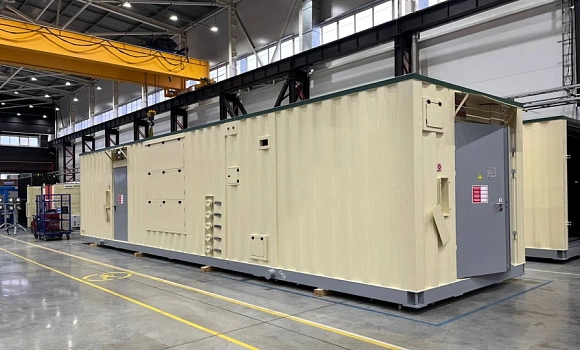

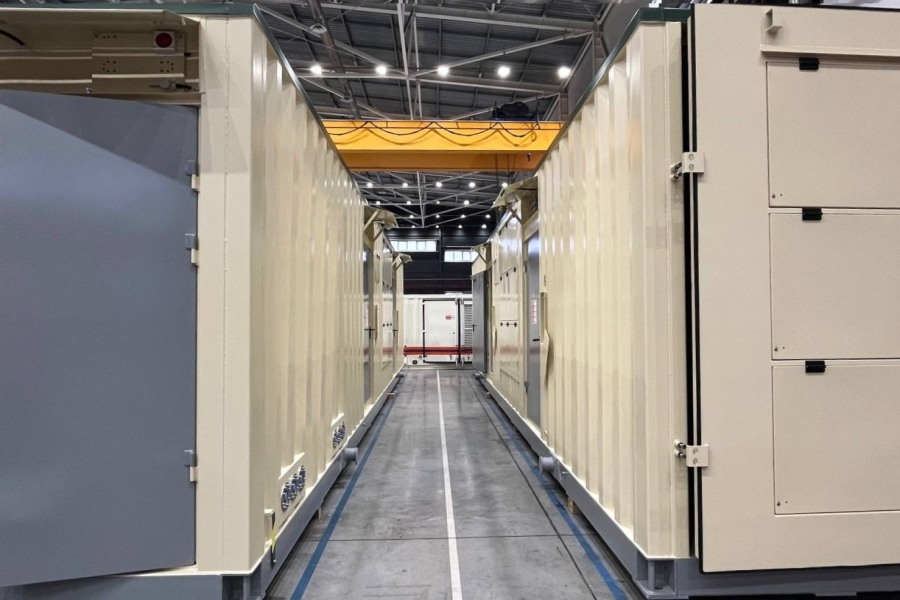

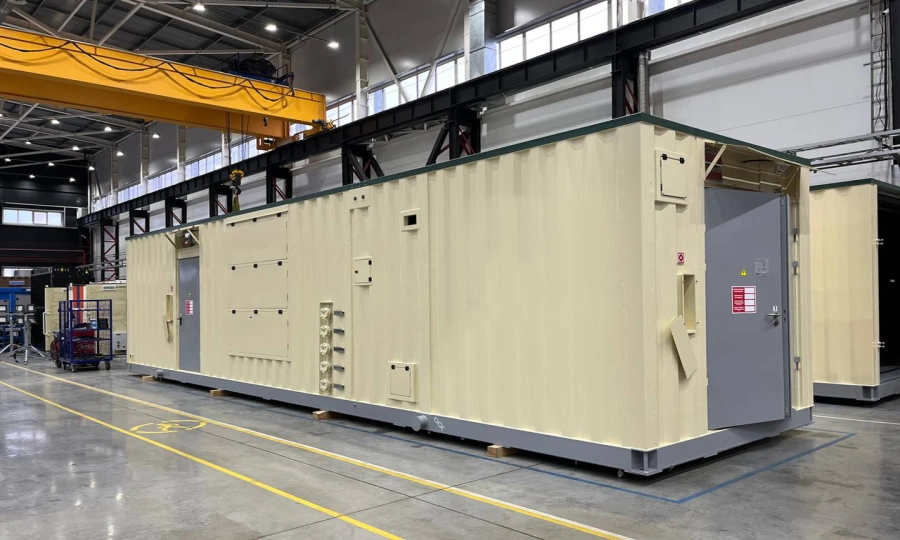

Электростанции с функцией параллельной работы выполнены в блок-контейнерах типа СЕВЕР-М (12 х 3,2 м) со спецпокраской. Контейнеры разделены на агрегатный и электротехнический отсеки. Предусмотрено два входа в агрегатный отсек (с двух сторон).

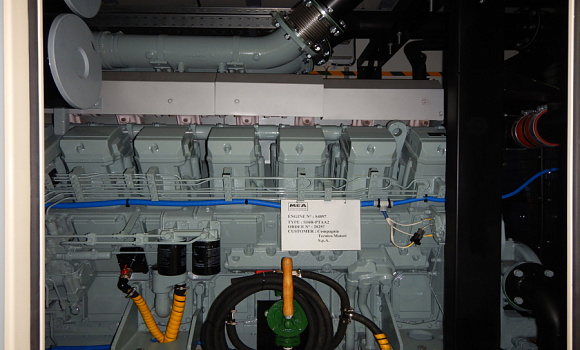

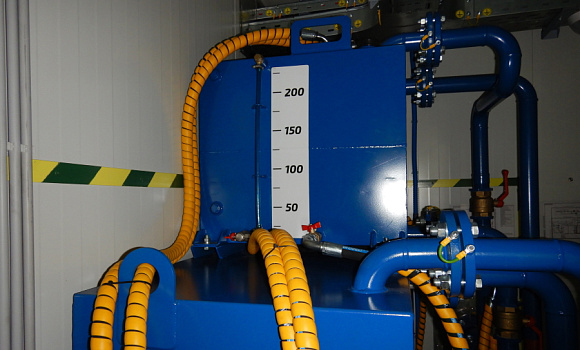

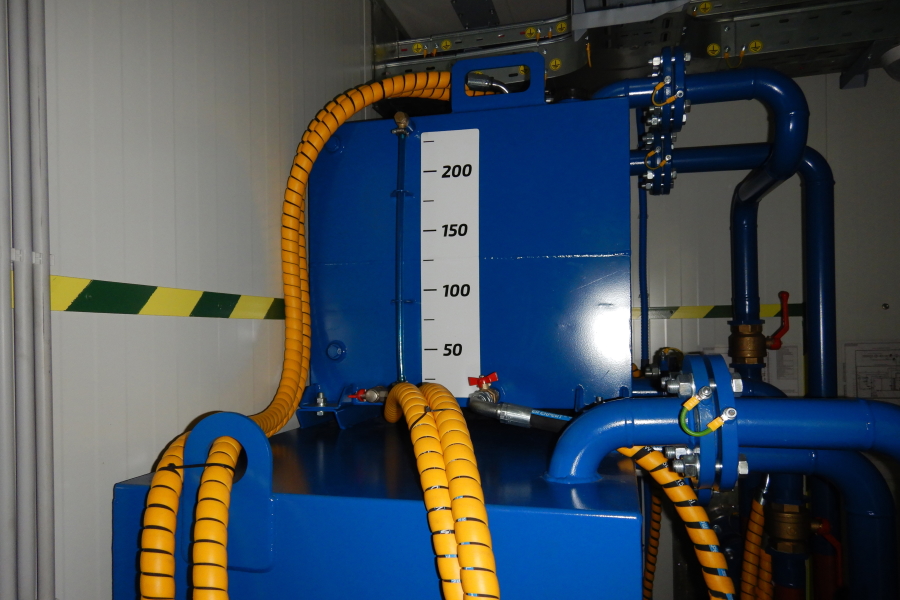

В агрегатном отсеке установлена ДГУ с радиаторной системой охлаждения, топливный (1300 л) и масляный (240 л) баки, укомплектованные системой автоматической дозаправки с пультом системы закачки топлива и расходомером. Выхлопная система с наружной теплоизоляцией включает в себя глушитель с уровнем шумоглушения до 15 дБА.

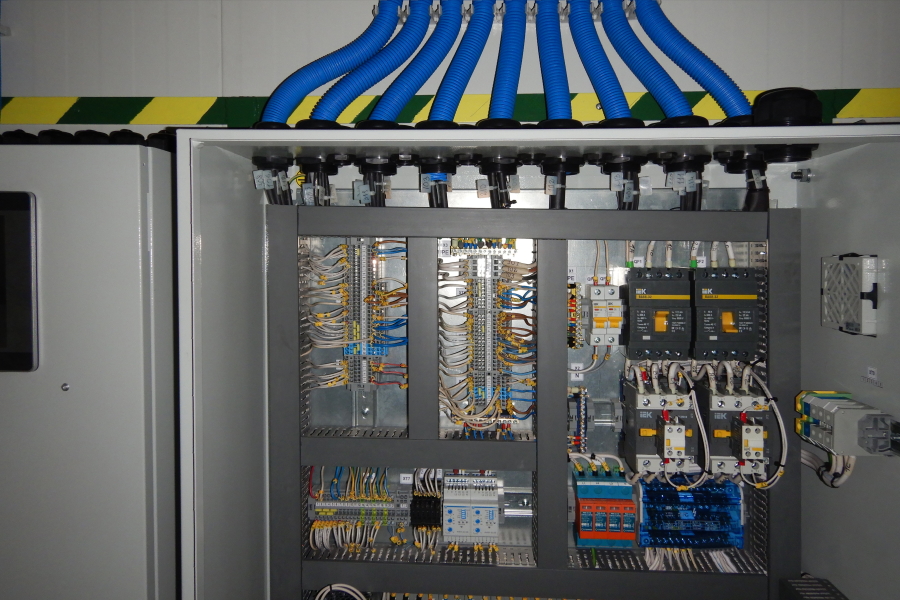

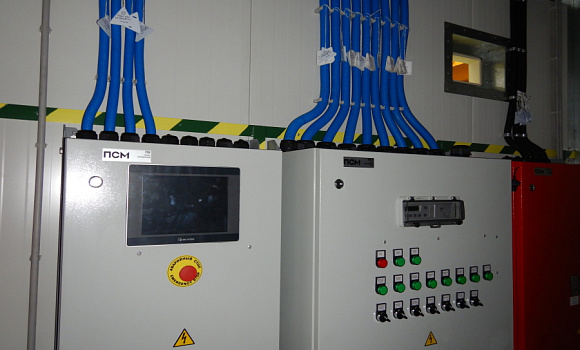

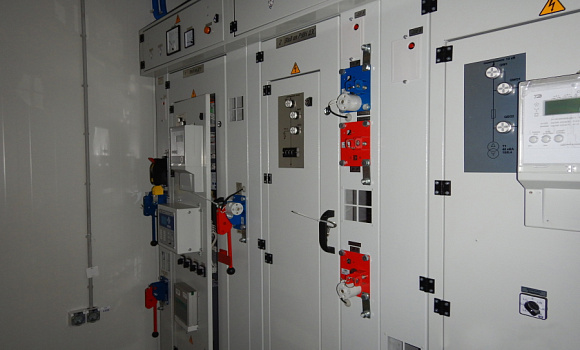

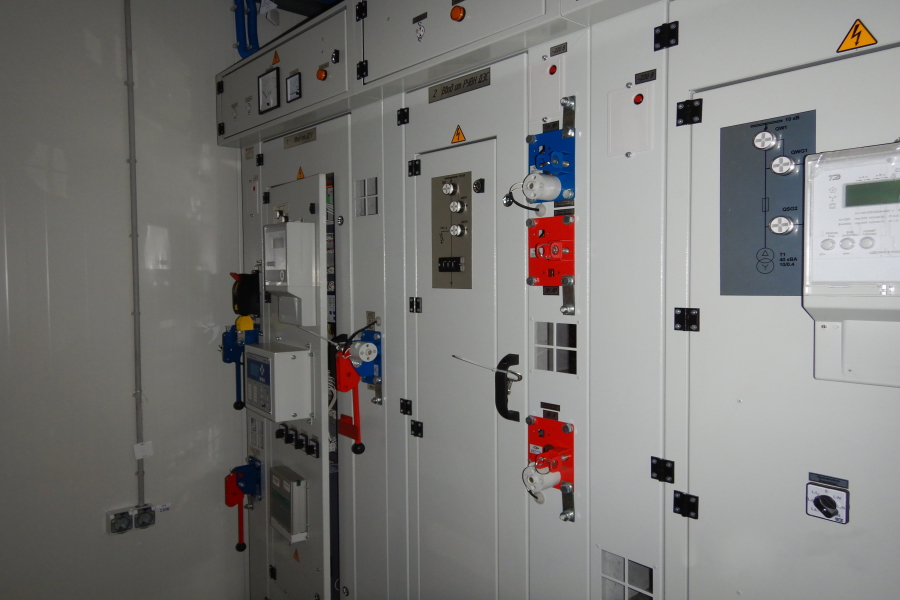

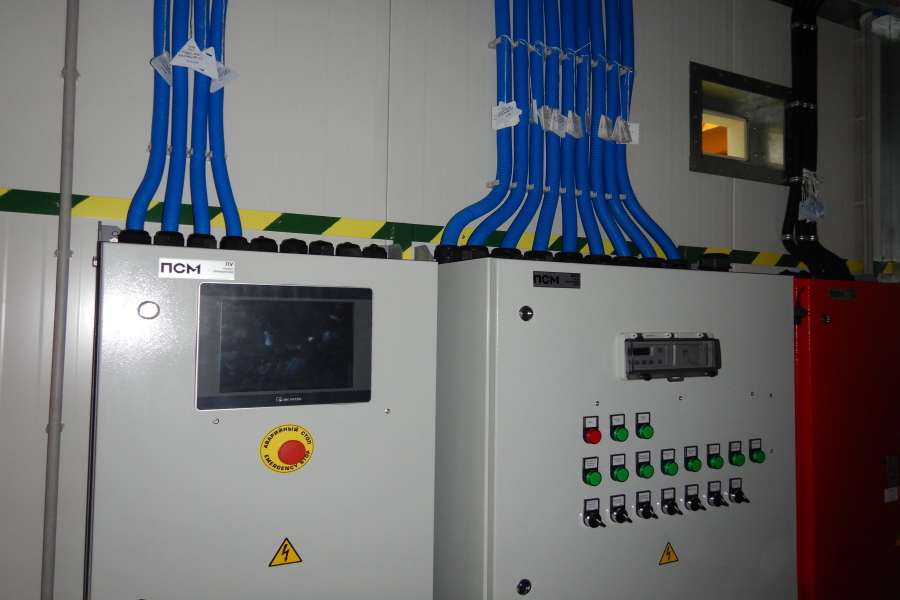

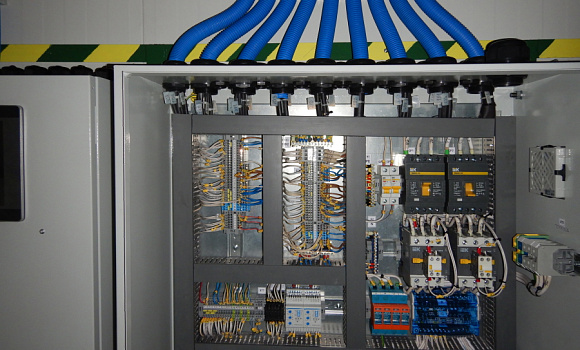

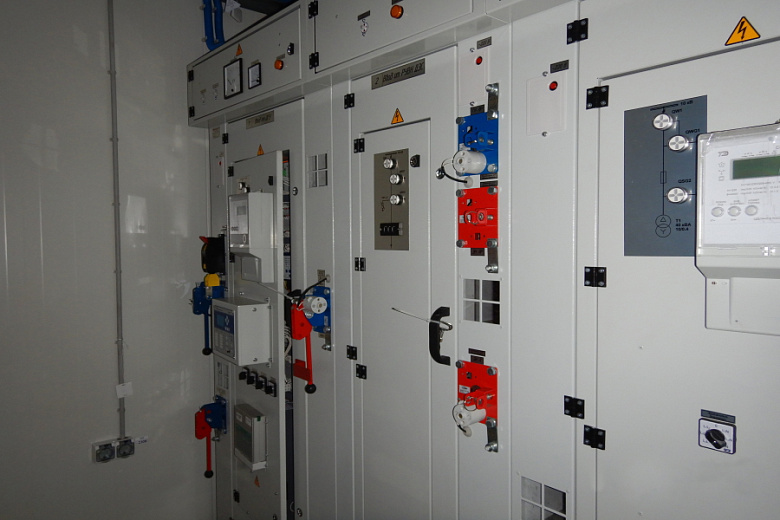

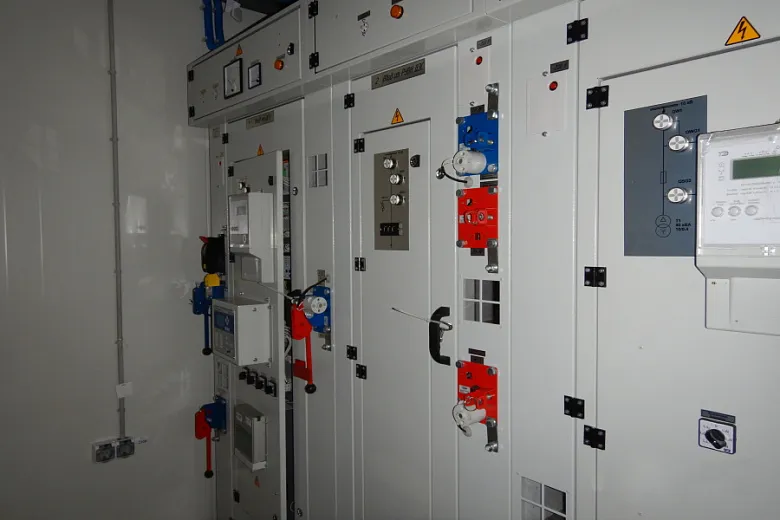

В электротехническом отсеке установлено высоковольтное распределительное устройство 10,5 кВ, состоящее из 4-х ячеек КСО. Напротив ячеек расположены шкафы собственных нужд, охранно-пожарной системы и системы управления станцией. Микропроцессорная система управления СУЭМ на базе контроллера Deif соответствует 3-й степени автоматизации.
Для обеих ДЭС выполнены системы электроотопления, вентиляции, наружного и внутреннего освещения. Система безопасности обеспечивает контроль доступа внутрь станции и работу охранной сигнализации. Система пожарной безопасности (АУПТ) оснащена модулями аэрозольного пожаротушения.
ДЭС собраны на базе 16-цилиндровых двигателей Mitsubishi мощностью 1,6 МВт.
Электростанции с функцией параллельной работы выполнены в блок-контейнерах типа СЕВЕР-М (12 х 3,2 м) со спецпокраской. Контейнеры разделены на агрегатный и электротехнический отсеки. Предусмотрено два входа в агрегатный отсек (с двух сторон).
В агрегатном отсеке установлена ДГУ с радиаторной системой охлаждения, топливный (1300 л) и масляный (240 л) баки, укомплектованные системой автоматической дозаправки с пультом системы закачки топлива и расходомером. Выхлопная система с наружной теплоизоляцией включает в себя глушитель с уровнем шумоглушения до 15 дБА.
В электротехническом отсеке установлено высоковольтное распределительное устройство 10,5 кВ, состоящее из 4-х ячеек КСО. Напротив ячеек расположены шкафы собственных нужд, охранно-пожарной системы и системы управления станцией. Микропроцессорная система управления СУЭМ на базе контроллера Deif соответствует 3-й степени автоматизации.
Для обеих ДЭС выполнены системы электроотопления, вентиляции, наружного и внутреннего освещения. Система безопасности обеспечивает контроль доступа внутрь станции и работу охранной сигнализации. Система пожарной безопасности (АУПТ) оснащена модулями аэрозольного пожаротушения.
