Контроллер DEIF AGC

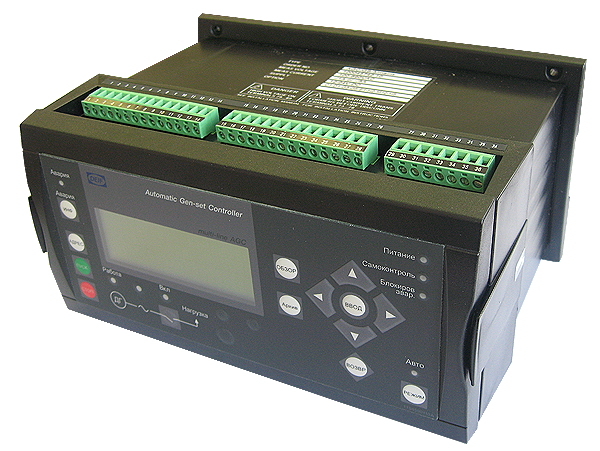

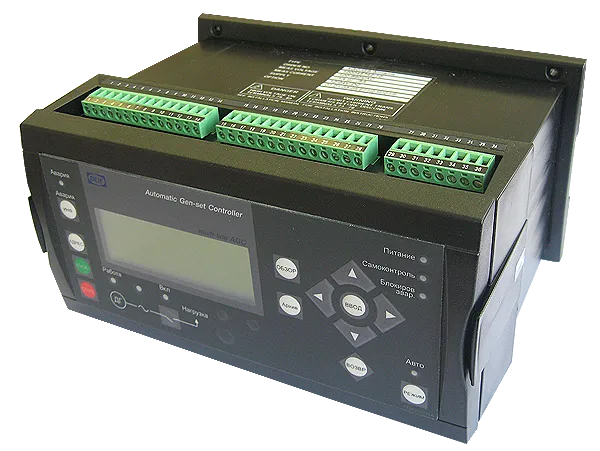

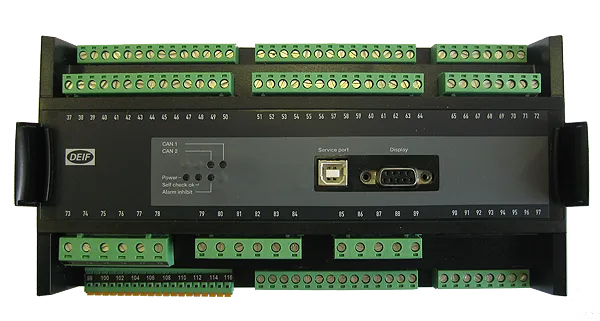

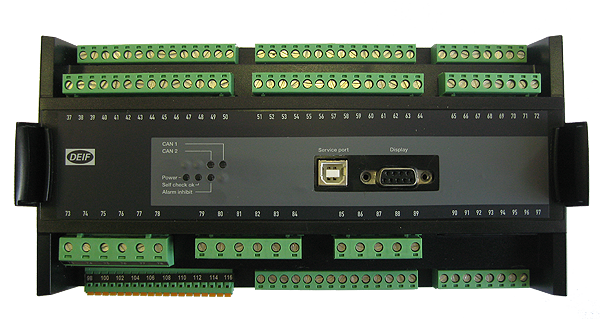

Блок AGC (Automatic Gen-set Controller – Автоматический контроллер генераторного агрегата) является микропроцессорным устройством и входит в семейство изделий фирмы DEIF под общим обозначением Multi-line 2. Семейство Multi-line 2 представляет собой полную серию компактных многофункциональных блоков, предназначенных для управления и защиты генераторных агрегатов. Блок AGC является недорогим решением для разработчиков энергоустановок средней и большой мощности и помимо стандартных для него функций позволяет ввести дополнительные по желанию заказчика. В его состав включены измерительные схемы для трехфазных цепей. Все данные измерений и аварийные сигналы выводятся на жидкокристаллический индикаторный дисплей.
Опции
Семейство Multi-line 2 состоит из базовых устройств различного типа, в которых предусмотрена возможность включения дополнительных опций для получения оптимальных конструктивных решений. Помимо стандартных функций могут быть реализованы защита генератора, шины или сети электроснабжения, контроль выходного напряжения, реактивной мощности и коэффициента мощности, выходы различных сигналов управления, обеспечение автоматического контроля мощности энергоустановки, последовательного канала связи между устройствами, дополнительного дисплея для оператора и т.д.

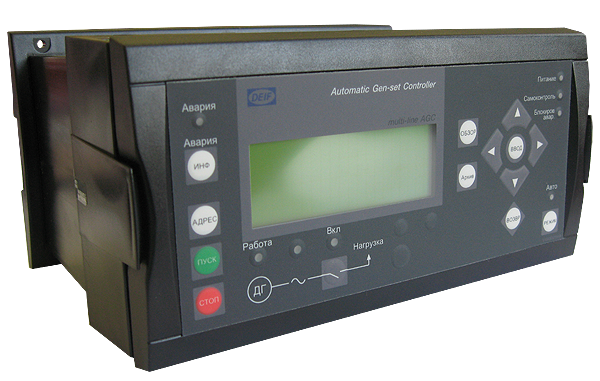

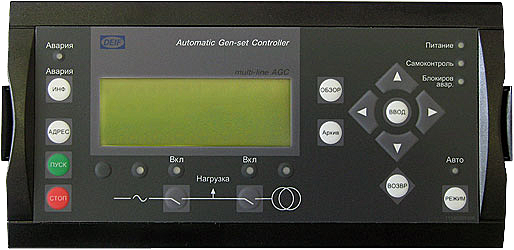

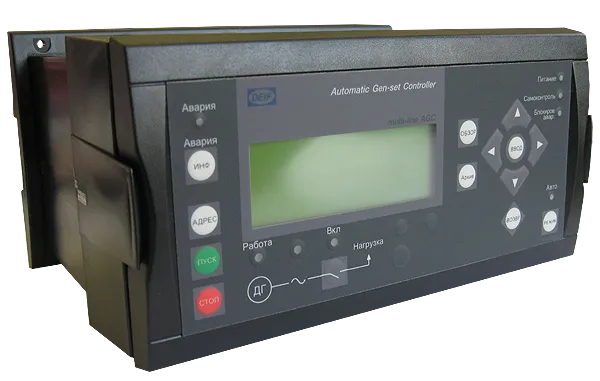

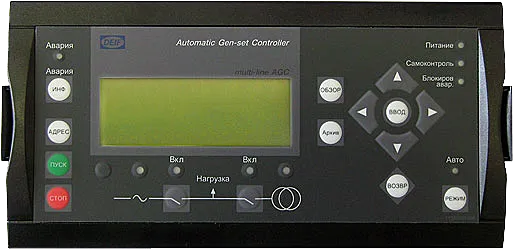

Графический дисплей
- Возможность монтажа отдельно от блока
- Кнопки для пуска/остановки генераторного агрегата
- Кнопки для управления сетевым и генераторным выключателями
- Вывод на экран текстовых сообщений о статусе системы
Стандартные функции
Рабочие режимы
- Автоматический запуск при исчезновении сетевого напряжения;
- Автономный режим работы энергоустановки;
- Режим с постоянной мощностью или на базовую нагрузку;
- Ограничение максимальной мощности;
- Перевод нагрузки;
- Экспорт сетевой мощности.
Управление двигателем
- Последовательность пуска/останова;
- Регулировка подачи топлива с помощью электромагнитов;
- Релейный выход для управления регулятором.
Защита (ANSI)
- Двухуровневая защита от повышения тока;
- Защита от реверсивной мощности;
- Входы 4 - 20 мА;
- Входы PT100 или VDO;
- Дискретные входы
Режимы энергоустановки
- Автономный режим (сетевой блок отсутствует);
- Автоматический запуск при исчезновении сети (AMF) (требуется сетевой блок);
- Режим с фиксированной мощностью или на базовую нагрузку (требуется сетевой блок);
- Режим ограничения максимальной нагрузки (требуется сетевой блок);
- Режим переключения нагрузки (требуется сетевой блок);
- Режим экспорта сетевой мощности (требуется сетевой блок).
Функции управления мощностью
- Пуск/останов в зависимости от нагрузки;
- Выбор приоритетности:
- вручную;
- по наработке в часах;
- по режиму оптимизации расхода топлива;
- Релейный контроль заземления;
- Контроль с помощью устройства ATS (Автоматического включения резерва);
- Аварийный останов (класс неисправности = trip and stop (Размыкание выключателя и ос-танов двигателя));
- Управление нагрузкой.

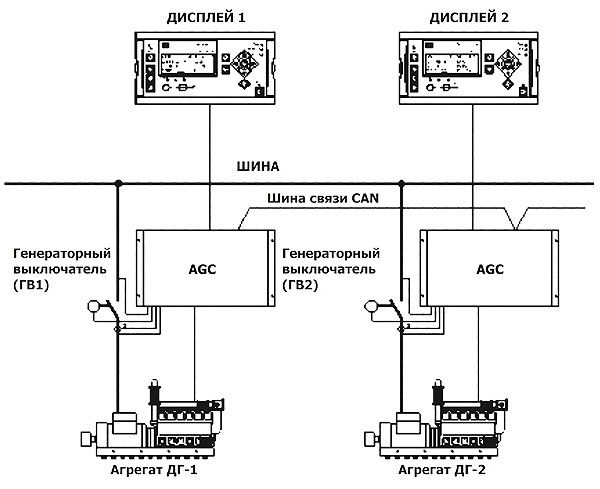

Энергоустановка, работающая в автономном режиме.
В схеме энергоустановки, имеющей в своем составе до 16-и генераторных агрегатов, блок AGC осуществляет автоматическое управление путем включения или выключения генераторов в зависимости от нагрузки.
Функции управления мощностью
Ведущий блок
Система управления мощностью является системой с несколькими ведущими блоками. В подобных системах каждый из имеющихся генераторных блоков может работать в качестве ведущего блока для автоматического управления мощностью энергоустановки. Это означает, что функционирование системы не связано с единственным ведущим блоком.
Режим пуска/останова в зависимости от нагрузки
Данная функция обеспечивает режим работы, при котором энергоустановка передает на шину столько мощности, сколько требуется потребителям энергии. Это означает, что система выполняет автоматический пуск и останов генераторных агрегатов, оставляя работающими только необходимое число генераторов. В результате достигается оптимальный режим расхода топлива и обеспечивается щадящий режим эксплуатации генераторных агрегатов.
Функция автоматического пуска/останова выполняется при условии, если система работает в автоматическом режиме. Пуск и останов генераторных агрегатов выполняется согласно установкам, введенным во время настройки системы, и выбранной приоритетной последовательности.
Управление нагрузкой
Данная функция используется для включения реле при достижении определенного уровня доступной мощности. Это позволяет подключать отдельные группы нагрузок во время работы энергоустановки аварийного электроснабжения.
Для каждого генераторного агрегата можно настроить 5 уровней. Настройка позволяет включить соответствующее реле при достижении указанного уровня доступной мощности. Далее можно использовать релейный выход для подключения отдельных групп нагрузок, в соответствии с уровнем доступной мощности. Реле включаются, когда доступная мощность становится выше значения установки, но при этом необходимо помнить, что после подключения нагрузок доступная мощность падает и становится ниже значения установки, что приводит к выключению реле. Поэтому необходимо предусмотреть внешнюю удерживающую схему.
Распределение нагрузки
Распределение нагрузки между генераторными агрегатами выполняется через канал связи CANbus между блоками управления. В случае отказа канала связи CANbus распределение нагрузки выполняется через аналоговую линию распределения. Это означает, что управление мощностью перестает действовать, но уже включенные генераторные агрегаты продолжают работать в стабильном режиме.
