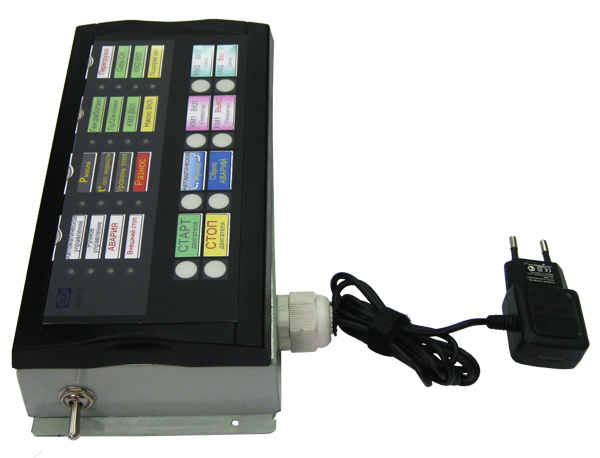

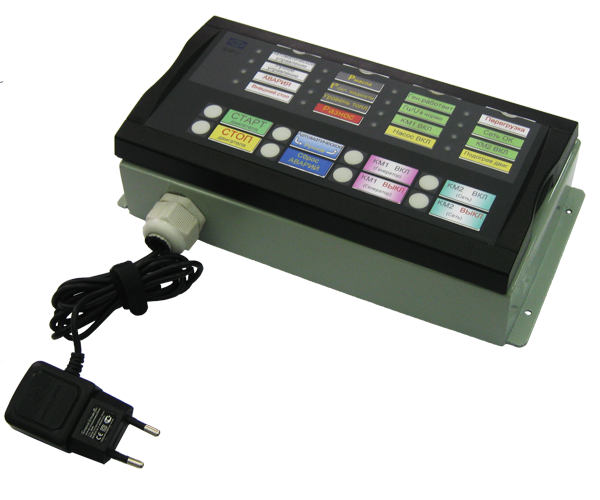

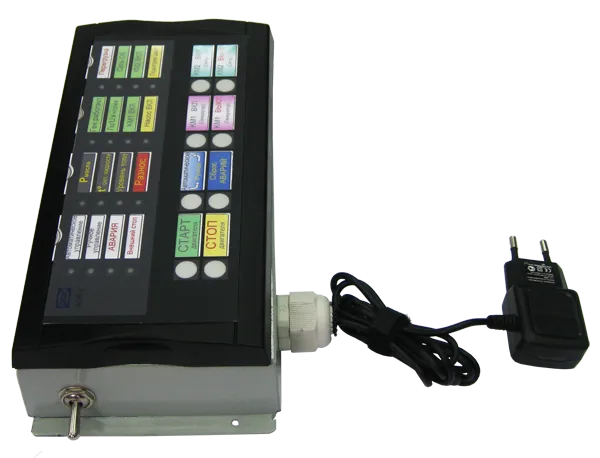

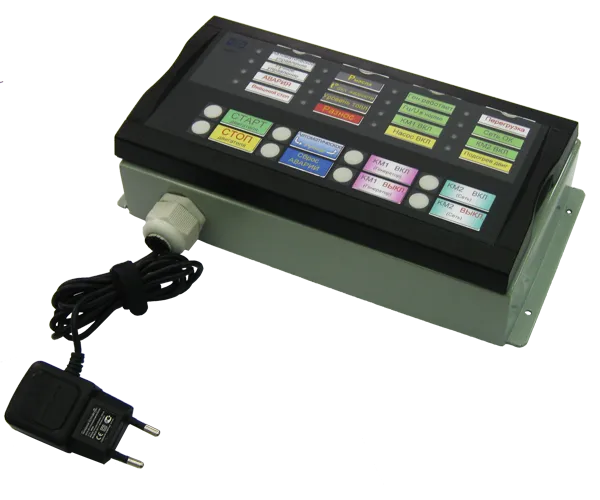

Дополнительная панель оператора AOP-2
Панель АОР-2 предназначена для дополнительной индикации режимов работы и управления электростанцией. Панель имеет 16 конфигурируемых светодиодов и 8 кнопок, которые конфигурируются через функцию M-Logic, а также встроенную звуковую сигнализацию. Состояние дизельной установки отображается с помощью светодиодов, которые показывают крайние состояния работы: двигатель включен/выключен, нагрузка подключена/не подключена, напряжение и частота в норме/не в норме и т.д.
Панель требует источника питания 24 VDC (или 5 VDC) и подключается к контролеру с помощью витой пары. Панель АОР-2 изготавливается в промышленном исполнении, она водонепроницаема и защищена от воздействия низких температур.
- Максимальная дистанция удаления панели от контроллера 200 метров;
- Передача данных осуществляется через проводной канал по протоколу Canbus;
- Вывод информации на светодиодный дисплей с кнопками;
- Контроллер имеет возможность подключения двух дополнительных панелей оператора.
Дополнительная панель оператора AOP-2 может быть установлена только в дополнение к системе управления СУЭМ ПСМ (производство ПСМ).

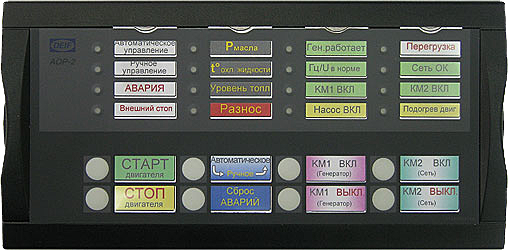

Дополнительная панель оператора АОР-2 имеет 16 конфигурируемых светодиодов и 8 функциональных кнопок. При выходе параметров установки из заданных пределов загорается лампочка соответствующего параметра.
Дополнительная панель оператора осуществляет следующие функции:
для электростанций 1-ой степени автоматизации:
- управление установкой в ручном/автоматическом режиме
- запуск/останов двигателя
- подключение/отключение нагрузки
- аварийный останов двигателя
- сброс аварий
- индикация режима работы (ручной/автоматический)
- выдача сообщения о возникновении аварии
- сигнализация о работе двигателя на повышенных оборотах
- сигнализация аварийного давления масла, аварийной температуры охлаждающей жидкости, низкого уровня топлива, разряда аккумуляторных батарей
- сигнализация выхода параметров частоты и напряжения за нормальные значения
- индикация работы подогревателя двигателя, топливного насоса
для электростанций 2-ой и высших степеней автоматизации:
- управление установкой в ручном/автоматическом режиме
- запуск/останов двигателя
- перевод потребителей в режим питания от дизель-генератора или от основной сети
- сброс аварий
- индикация режима работы (ручной/автоматический)
- выдача сообщения о возникновении аварии
- сигнализация о работе двигателя на повышенных оборотах
- сигнализация аварийного давления масла, аварийной температуры охлаждающей жидкости, низкого уровня топлива
- сигнализация выхода параметров частоты и напряжения за нормальные значения
- сигнализация перегрузки
- сигнализация внешнего останова дизель-генератора
- индикация работы подогревателя двигателя, топливного насоса
- индикация нормальных рабочих параметров сети
- индикация питания потребителей от сети/ от генератора
Источник питания панели АОР-2 | Максимальная дистанция | Комплект поставки |
---|---|---|
Питание от сети 220 В | 200 м | Панель АОР-2, блок питания 220/5 В, аккумуляторы, провод "витая пара" необходимой длины |
Питание от аккумуляторов дизельной установки 24 В | 50 м | Панель АОР-2, преобразователь 24/5 В, провод питания 24 В, провод "витая пара" необходимой длины |
