Система мониторинга и управления по каналу связи GSM

Система дистанционного управления и мониторинга (ДМУ) с использованием канала связи по стандарту GSM может управлять работой электроагрегата на неограниченном расстоянии и использоваться для выполнения следующих действий:

1. Отправление SMS с сообщениями об аварийной ситуации на мобильные телефоны (до 5 номеров). Сообщения отправляются простым текстом, разъясняющим конкретный аварийный сигнал (например, “Overspeed” (Превышение скорости вращения).

2. Обеспечение удаленного доступа к встроенной компьютерной программе блока GC-1.

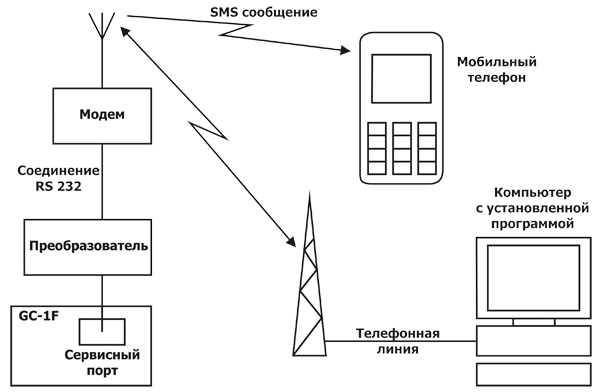

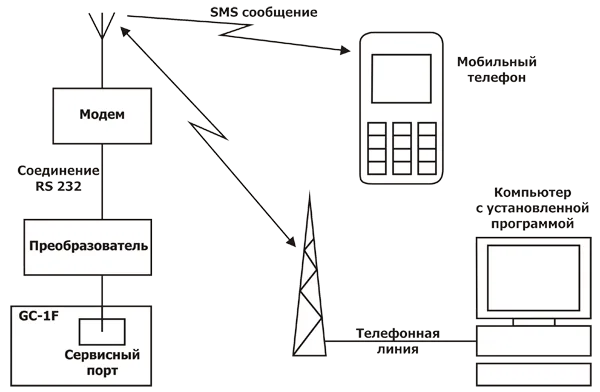

Дистанционное управление по каналу связи GSM может осуществляться с помощью следующих устройств вывода информации:

• компьютер со специальным ПО

 Соединение осуществляется по каналу RS232 через модем GSM и сервисный порт блока GC-1. Так как соединение с блоком GC-1 выполняется по протоколу TTL, для преобразования сигнала на стандарт RS232 требуется дополнительный блок интерфейса PI-1 (опция J5). Блок PI-1 соединяется с модемом кабелем через стандартный 9-контактный разъем SUB-D с розеточной частью на стороне модема.

В качестве модема рекомендуется использовать модель производства Siemens, также необходима SIM-карта, требующаяся для установления связи. Настройку PIN-кода в модеме проще всего выполнить путем установки его SIM-карты в мобильный телефон с последующим изменением PIN-кода в этом устройстве. Затем SIM-карта с записанным PIN-кодом устанавливается обратно в модем.

Terminal (Siemens)  - внешний факс/модем в стандарте GSM 900/1800МГц с поддержкой GPRS. В корпусе, полное название - MC35it terminal, в отличие от MC35i, который поставляется в виде платы без корпуса. Для работы с модулем необходимо подключить к его внешним разъёмам антенну, источник постоянного тока и любой компьютер (контроллер) типа РС по последовательному СОМ-порту (RS-232). Дополнительно можно подключить внешнюю телефонную трубку и использовать TC35Terminal как стационарный сотовый телефон.

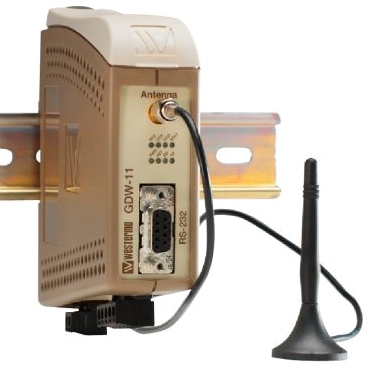

GSM/GPRS – модемы (Westermo) - устройства представляют собой GSM/GPRS модемы, работающие в диапазоне 900 и 1800 МГц и предназначены для промышленного применения. В модем вставляется SIM-карта соответствующего провайдера. Для работы в GPRS (General Packet Radio Service) устройство обладает расширенным TCP/IP-стеком. В случае, если соединение GPRS оказывается прерванным, модем автоматически восстанавливает связь. Кроме того, если активирован сигнал DTR, модем позволяет установить связь CSD или послать SMS-сообщение, что позволяет использовать устройство в таких системах, где соединяемое устройство не имеет интеллекта, позволяющего инициировать звонок, используя АТ-команды. Если в сети используется номер PIN, то он может быть сохранён в памяти модема, чтобы обеспечить возможность использования в случае пропадания напряжения питания. Модем обладает возможностью периодически регистрироваться в сети, т.к. некоторые провайдеры деактивируют SIM-карту, которая не использовалась в течение определённого времени.

В случае поступления аварийных сигналов в течение периода отключения программа multi-line блока передаст соответствующие сообщения после восстановления питания модема, и, таким образом, потери информации будут исключены.

Для осуществления дистанционного управления по каналу связи GSM необходим договор с оператором сотовой связи и 2 SIM-карты. Заказчиком оплачивается время соединения.

В зависимости от технического задания заказчика и условий эксплуатации комплект поставки может отличаться от стандартного.

Система мониторинга и управления по каналу связи GSM может быть установлена только в дополнение к системе управления СУЭМ ПСМ (производство ПСМ).
