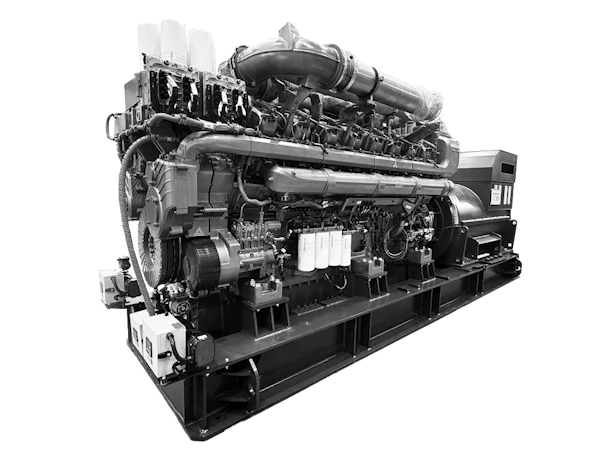

Дизельный генератор ADBa-1400 Baudouin (1400 кВт)
еще станций
Baudouin
Дизельные генераторы (электростанции) производства ПСМ серии ADBa мощностью 1400 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADBa-1400 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADBa-1400 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Неприхотливый к качеству Российского дизельного топлива
Основная мощность | 1400 кВт / 1750 кВА |
Резервная мощность | 1540 кВт / 1925 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 273.4 |
- при 100% нагрузки | 375.2 |

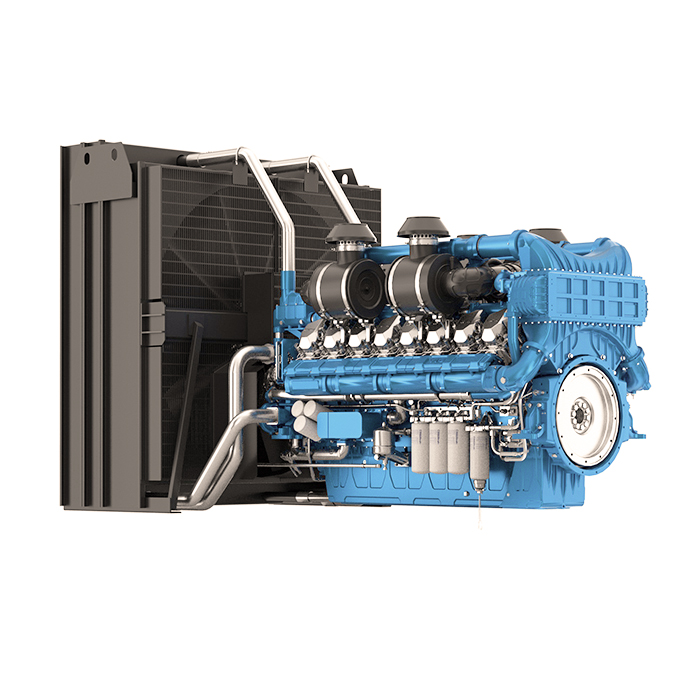

Модель двигателя | Baudouin 16M33G1900/5 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 150 |
Ход поршня, мм | 185 |
Рабочий объем, л | 52.3 |
Степень сжатия | 15:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 175 |
Воздушный фильтр | фильтроэлемент |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 400 |
Тип охлаждающей жидкости | Антифриз |
Зарядный генератор | 55 А |
Пусковое устройство | электростартер 2х8,5 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
![Контейнер «Север»](/upload/iblock/32b/32b4e2b0eecf85156f75c822c383113a.png)
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
![Контейнер цельнометаллический](/upload/resize_cache/iblock/361/320_200_1/361dc4fcae78144cda88682c02128bac.jpg)
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
![]()
Серия ADBa «Baudouin»
|
![]()
Серия ADMi «Mitsubishi»
|
Серия ADP «Perkins»
|
![]()
Серия ADP «Perkins»
|
![]() (4 × ADDo-360)
Серия ADDo «Hyundai»
|
![]() (4 × ADV-360)
Серия ADV «Volvo Penta»
|
|||
Основные характеристики | ||||||||
Основная мощность | 1400 кВт / 1750 кВА | 1381 кВт / 1726 кВА | 1400 кВт / 1750 кВА | 1376 кВт / 1710 кВА | 1472 кВт / 1840 кВА | 1456 кВт / 1820 кВА | ||
Резервная мощность | 1540 кВт / 1925 кВА | 1519 кВт / 1899 кВА | 1540 кВт / 1925 кВА | 1505 кВт / 1881 кВА | 1619 кВт / 2024 кВА | 1602 кВт / 2002 кВА | ||
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | ||
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | ||||||
Расход топлива, л/ч | ||||||||
- при 75% нагрузки | 273.4 | 264 | 276.5 | 269.2 | 4 × 73.2 | 4 × 68.1 | ||
- при 100% нагрузки | 375.2 | 343.9 | 368.6 | 358.9 | 4 × 100.8 | 4 × 90.7 | ||
Двигатель | ||||||||
Модель двигателя | Baudouin 16M33G1900/5 | Mitsubishi S16R-PTA | Perkins 4016-61TRG1 | Perkins 4012-46TAG3A | 4 × Hyundai (Doosan) DP158LC | 4 × Volvo Penta TAD1345GE | ||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
Тип |
16VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
||
Диаметр цилиндра, мм | 150 | 170 | 160 | 160 | 128 | 131 | ||
Ход поршня, мм | 185 | 180 | 190 | 190 | 142 | 158 | ||
Рабочий объем, л | 52.3 | 65.37 | 61.12 | 45.84 | 14.6 | 12.78 | ||
Степень сжатия | 15:1 | 14:1 | 13.6:1 | 13.6:1 | 15:1 | 18.1:1 | ||
Система аварийного останова двигателя | электромагнитный клапан | |||||||
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть | нет | нет | ||
Генератор | ||||||||
Базовая модель генератора | EvoTec TCU468C |
Mecc Alte ECO46-2S/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
4 × Marelli Motori MJB 315 MB4 | 4 × Marelli Motori MJB 315 MB4 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | ||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
Номинальный ток ДГУ, А | 2528 | 2484 | 2520 | 2462 | 4 × 664 | 4 × 664 | ||
Класс изоляции | H | H | H | H | H | H | ||
Степень защиты | IP21 | IP23 | IP23 | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | ETC-2 | DER-1/A | D550 | D550 | M31FA600A | M31FA600A | ||
Система охлаждения | ||||||||
Объем системы охлаждения, л | 400 |
170
без заправочного объёма радиатора
|
210 | 207 | 4 × 79 | 4 × 44 | ||
Тип охлаждающей жидкости | Антифриз | |||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | ||
Расширительный бачок | нет | нет | нет | нет | нет | есть | ||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | ||
Фильтр охлаждающей жидкости | нет | нет | нет | нет | нет | есть | ||
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | ||
Термостат | нет | нет | есть | есть | нет | нет | ||
Ручной насос закачки охлаждающей жидкости | нет | есть | есть | есть | нет | нет | ||
Система воздухозабора | ||||||||
Воздушный фильтр | фильтроэлемент | |||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | нет | есть | ||
Система электрооборудования | ||||||||
Зарядный генератор | 55 А | 40 А | 40 А | 45 А | 80 А | |||
Пусковое устройство | электростартер 2х8,5 кВт | Стартер 2 x 7.5 кВт | Стартер 16.4 кВт | Стартер 16.4 кВт | Стартер 7 кВт | Стартер 7 кВт | ||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | ||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | ||
Зарядное устройство АКБ | есть | есть | есть | есть | нет | нет | ||
Система газовыхлопа | ||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | ||
Топливная система | ||||||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
4 × 750 | 4 × 750 | ||
Расход топлива, л/ч | ||||||||
- при 75% нагрузки | 273.4 | 264 | 276.5 | 269.2 | 4 × 73.2 | 4 × 68.1 | ||
- при 100% нагрузки | 375.2 | 343.9 | 368.6 | 358.9 | 4 × 100.8 | 4 × 90.7 | ||
Время автономной работы при 75% мощности, ч. | 3.7 | 3.8 | 3.6 | 3.7 | 10.2 | 11 | ||
Время автономной работы при 100% мощности, ч. | 2.7 | 2.9 | 2.7 | 2.8 | 7.4 | 8.3 | ||
Топливные фильтры | полнопоточный, со сменным картриджем | |||||||
- грубой очистки | да | с водоотделителем и индикатором наличия воды в топливе | ||||||
- тонкой очистки | да | |||||||
Система топливоподачи | Прямой впрыск | |||||||
Масляная система | ||||||||
Объем системы смазки, л | 175 | 230 | 237.2 | 177 | 4 × 22 | 4 × 36 | ||
Расход масла при 100% нагрузки, л/ч | 0.04 | |||||||
Габариты открытого исполнения | ||||||||
Габаритные размеры (Д×Ш×В), мм | 5300×2000×2600 | 5800×2300×3050 | 5200×2200×2500 | 4 × 3550×1390×1950 | 4 × 3300×1350×1940 | |||
Вес, кг | 13000 | 15700 | 12000 | 13080 | 17200 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
