Дизельный генератор ADBa-1500 Baudouin (1500 кВт)
еще станций
Baudouin
Дизельные генераторы (электростанции) производства ПСМ серии ADBa мощностью 1500 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADBa-1500 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADBa-1500 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Неприхотливый к качеству Российского дизельного топлива
Основная мощность | 1500 кВт / 1875 кВА |
Резервная мощность | 1650 кВт / 2062 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 308 |
- при 100% нагрузки | 422.8 |

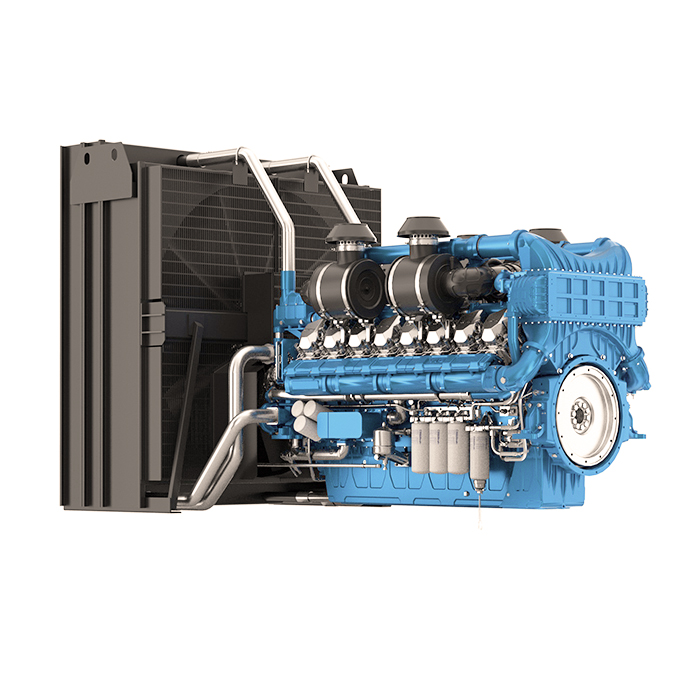

Модель двигателя | Baudouin 16M33G2000/5 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 150 |
Ход поршня, мм | 185 |
Рабочий объем, л | 52.3 |
Степень сжатия | 15:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 175 |
Воздушный фильтр | фильтроэлемент |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 400 |
Тип охлаждающей жидкости | Антифриз |
Зарядный генератор | 55 А |
Пусковое устройство | электростартер 2х8,5 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
![Контейнер «Север»](/upload/iblock/32b/32b4e2b0eecf85156f75c822c383113a.png)
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
![Контейнер цельнометаллический](/upload/resize_cache/iblock/361/320_200_1/361dc4fcae78144cda88682c02128bac.jpg)
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
![]()
Серия ADBa «Baudouin»
|
![]()
Серия ADMi «Mitsubishi»
|
![]()
Серия ADM «MTU»
|
![]()
Серия ADYu «Yuchai»
|
Серия ADP «Perkins»
|
![]() (3 × ADDo-500 (DP180LB))
Серия ADDo «Hyundai»
|
![]() (3 × ADV-500)
Серия ADV «Volvo Penta»
|
![]()
Серия ADC «Cummins»
|
|||
Основные характеристики | ||||||||||
Основная мощность | 1500 кВт / 1875 кВА | 1527 кВт / 1909 кВА | 1472 кВт / 1840 кВА | 1500 кВт / 1875 кВА | 1460 кВт / 1825 кВА | 1500 кВт / 1875 кВА | 1500 кВт / 1875 кВА | 1500 кВт / 1875 кВА | ||
Резервная мощность | 1650 кВт / 2062 кВА | 1680 кВт / 2100 кВА | 1619 кВт / 2024 кВА | 1600 кВт / 2000 кВА | 1606 кВт / 2008 кВА | 1650 кВт / 2062 кВА | 1650 кВт / 2062 кВА | 1600 кВт / 2000 кВА | ||
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | ||||||||
Расход топлива, л/ч | ||||||||||
- при 75% нагрузки | 308 | 298 | 275 | 310 | 287.7 | 3 × 103.2 | 3 × 92.6 | 270 | ||
- при 100% нагрузки | 422.8 | 412 | 383.6 | 3 × 135.9 | 3 × 126.1 | 363 | ||||
Двигатель | ||||||||||
Модель двигателя | Baudouin 16M33G2000/5 | Mitsubishi S16R-PTA2 | MTU 12V4000G24F | Yuchai YC16VTD2510-D30 | Perkins 4016-61TRG1 | 3 × Hyundai (Doosan) DP180LB | 3 × Volvo Penta TWD1644GE | Cummins QSK60-G3 | ||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
Тип |
16VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
||
Диаметр цилиндра, мм | 150 | 170 | 170 | 152 | 160 | 128 | 144 | 159 | ||
Ход поршня, мм | 185 | 180 | 210 | 180 | 190 | 142 | 165 | 190 | ||
Рабочий объем, л | 52.3 | 65.37 | 57.2 | 52.3 | 61.12 | 18.2 | 16.12 | 60.2 | ||
Степень сжатия | 15:1 | 14:1 | 16.4:1 | 14:1 | 13.6:1 | 15:1 | 16.8:1 | 14.5:1 | ||
Система аварийного останова двигателя | электромагнитный клапан | |||||||||
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть | есть | нет | нет | есть | ||
Генератор | ||||||||||
Базовая модель генератора | EvoTec TCU468C |
Mecc Alte ECO46-1L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Leroy Somer LSA 52.3 S6
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
|
Leroy Somer LSA 52.3 S6 |
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
3 × Marelli Motori MJB 355 MA4 | 3 × Marelli Motori MJB 355 MA4 | Leroy Somer LSA 52.3 S6 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
Номинальный ток ДГУ, А | 2709 | 2755 | 2656 | 2710 | 2628 | 3 × 900 | 3 × 900 | 2710 | ||
Класс изоляции | H | H | H | H | H | H | H | H | ||
Степень защиты | IP21 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | ETC-2 | DER-1/A | D550 | D550 | D550 | M31FA600A | M31FA600A | D550 | ||
Система охлаждения | ||||||||||
Объем системы охлаждения, л | 400 |
170
без заправочного объёма радиатора
|
200
без заправочного объёма радиатора
|
210 | 3 × 91 |
3 ×
95
с учетом заправочного объёма радиатора
|
490 | |||
Тип охлаждающей жидкости | Антифриз | |||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | да | ||
Расширительный бачок | нет | нет | нет | нет | нет | нет | есть | нет | ||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | есть | ||
Фильтр охлаждающей жидкости | нет | нет | нет | нет | нет | нет | есть | нет | ||
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | есть | ||
Термостат | нет | нет | нет | нет | есть | нет | нет | нет | ||
Ручной насос закачки охлаждающей жидкости | нет | есть | есть | нет | есть | нет | нет | нет | ||
Тип охлаждающей жидкости | нет | нет | нет | Антифриз | нет | нет | нет | нет | ||
Система воздухозабора | ||||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | ||||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | нет | нет | есть | нет | ||
Система электрооборудования | ||||||||||
Зарядный генератор | 55 А | да | 40 А | 45 А | 80 А | 55 А | ||||
Пусковое устройство | электростартер 2х8,5 кВт | Стартер 2 x 7.5 кВт | электростартер | Стартер 16.4 кВт | Стартер 7 кВт | Стартер 7 кВт | ||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24В | 24 В | 24 В | 24 В | 24 В | ||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | есть | ||
Зарядное устройство АКБ | есть | есть | есть | есть | есть | нет | нет | есть | ||
Система газовыхлопа | ||||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | ||
Топливная система | ||||||||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
3 × 1000 | 3 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
||
Расход топлива, л/ч | ||||||||||
- при 75% нагрузки | 308 | 298 | 275 | 310 | 287.7 | 3 × 103.2 | 3 × 92.6 | 270 | ||
- при 100% нагрузки | 422.8 | 412 | 383.6 | 3 × 135.9 | 3 × 126.1 | 363 | ||||
Время автономной работы при 75% мощности, ч. | 3.2 | 3.4 | 3.6 | 3.2 | 3.5 | 9.7 | 10.8 | 3.7 | ||
Время автономной работы при 100% мощности, ч. | 2.4 | 2.4 | 2.6 | 7.4 | 7.9 | 2.8 | ||||
Топливные фильтры | полнопоточный, со сменным картриджем | |||||||||
- грубой очистки | да | да | с водоотделителем и индикатором наличия воды в топливе | сепаратор | ||||||
- тонкой очистки | да | да | в наличии | |||||||
Система топливоподачи | Прямой впрыск | Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением | Прямой впрыск | Непосредственный впрыск Cummins HPI | ||||||
Масляная система | ||||||||||
Объем системы смазки, л | 175 | 230 | 260 | 280 | 237.2 | 3 × 34 | 3 × 48 | 280 | ||
Расход масла при 100% нагрузки, л/ч | 0.1 | |||||||||
Габариты открытого исполнения | ||||||||||
Габаритные размеры (Д×Ш×В), мм | 5500×2000×2600 |
4060×1810×2330
Габаритные размеры и вес указаны без радиатора
|
5200×2200×2780 | 5800×2300×3050 | 3 × 3700×1400×2050 | 3 × 4050×1400×2210 | 6175×2494×3113 | |||
Вес, кг | 13500 | 11000 | 10700 | 15700 | 11160 | 15450 | 16546 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
