Дизельный генератор ADBa-2000 Baudouin (2000 кВт)
еще станций
Baudouin
Дизельные генераторы (электростанции) производства ПСМ серии ADBa мощностью 2000 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADBa-2000 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADBa-2000 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Неприхотливый к качеству Российского дизельного топлива
Основная мощность | 2000 кВт / 2500 кВА |
Резервная мощность | 2200 кВт / 2750 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 360.3 |
- при 100% нагрузки | 486.4 |

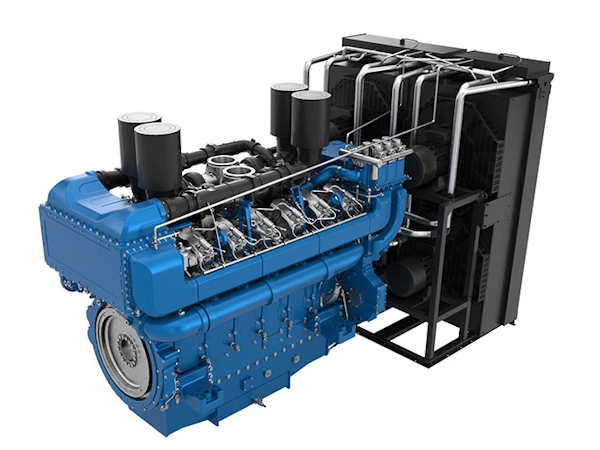

Модель двигателя | Baudouin 12M55G2750/5 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 180 |
Ход поршня, мм | 215 |
Рабочий объем, л | 65.65 |
Степень сжатия | 16.5:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 560 |
Воздушный фильтр | фильтроэлемент |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Тип охлаждающей жидкости | Антифриз |
Зарядный генератор | 55 А |
Пусковое устройство | электростартер 10кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
![Контейнер цельнометаллический](/upload/resize_cache/iblock/361/320_200_1/361dc4fcae78144cda88682c02128bac.jpg)
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
![]()
Серия ADBa «Baudouin»
|
![]()
Серия ADMi «Mitsubishi»
|
![]()
Серия ADM «MTU»
|
![]() (2 × ADMi-1000)
Серия ADMi «Mitsubishi»
|
![]() (4 × ADDo-500 (DP180LB))
Серия ADDo «Hyundai»
|
![]() (4 × ADV-500)
Серия ADV «Volvo Penta»
|
Серия ADP «Perkins»
|
![]()
Серия ADYu «Yuchai»
|
![]()
Серия ADC «Cummins»
|
||||
Основные характеристики | ||||||||||||
Основная мощность | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | 2072 кВт / 2590 кВА | 2040 кВт / 2550 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2200 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | |||
Резервная мощность | 2200 кВт / 2750 кВА | 2200 кВт / 2750 кВА | 2279 кВт / 2849 кВА | 2244 кВт / 2805 кВА | 2200 кВт / 2750 кВА | 2200 кВт / 2750 кВА | 2500 кВт / 2750 кВА | 2200 кВт / 2750 кВА | 2200 кВт / 2750 кВА | |||
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | ||||||||||
Расход топлива, л/ч | ||||||||||||
- при 75% нагрузки | 360.3 | 380 | 388 | 2 × 198 | 4 × 103.2 | 4 × 92.6 | 399 | 381 | 404.2 | |||
- при 100% нагрузки | 486.4 | 4 × 135.9 | 4 × 126.1 | 530 | 515.5 | 496.5 | ||||||
Двигатель | ||||||||||||
Модель двигателя | Baudouin 12M55G2750/5 | Mitsubishi S16R2-PTAW2-E | MTU 20V4000G14F | 2 × Mitsubishi S12R-PTA | 4 × Hyundai (Doosan) DP180LB | 4 × Volvo Penta TWD1644GE | Perkins 4016-61TRG3 | Yuchai YC16VC3300-D31 | Cummins QSK60-G23 | |||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |||
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
|||
Диаметр цилиндра, мм | 180 | 170 | 170 | 170 | 128 | 144 | 160 | 200 | 159 | |||
Ход поршня, мм | 215 | 220 | 210 | 180 | 142 | 165 | 190 | 210 | 190 | |||
Рабочий объем, л | 65.65 | 79.9 | 95.4 | 49.03 | 18.2 | 16.12 | 61.12 | 105.56 | 60.2 | |||
Степень сжатия | 16.5:1 | 14:1 | 16.4:1 | 14:1 | 15:1 | 16.8:1 | 13.6:1 | 13.5:1 | 14.5:1 | |||
Система аварийного останова двигателя | электромагнитный клапан | |||||||||||
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть | нет | нет | есть | есть | есть | |||
Генератор | ||||||||||||
Базовая модель генератора | EvoTec TCU528A |
Mecc Alte ECO46-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
|
2 ×
Mecc Alte ECO43-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
4 × Marelli Motori MJB 355 MA4 | 4 × Marelli Motori MJB 355 MA4 |
Leroy Somer LSA 52.3 L12
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
Leroy Somer LSA 52.3 L12 | Leroy Somer LSA 52.3 L12 | |||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | |||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |||
Номинальный ток ДГУ, А | 3608 | 3608 | 3738 | 2 × 1836 | 4 × 900 | 4 × 900 | 3600 | 3608 | 3613 | |||
Класс изоляции | H | H | H | H | H | H | H | H | H | |||
Степень защиты | IP21 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | |||
Регулятор напряжения (AVR) | ETC-2 | DER-1/A | D550 | DER-1/A | M31FA600A | M31FA600A | D550 | D550 | D550 | |||
Система охлаждения | ||||||||||||
Объем системы охлаждения, л |
157
без заправочного объёма радиатора
|
255
без заправочного объёма радиатора
|
2 ×
335
без заправочного объёма радиатора
|
4 × 91 |
4 ×
95
с учетом заправочного объёма радиатора
|
270 | 602.8 | |||||
Тип охлаждающей жидкости | Антифриз | |||||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | да | да | |||
Расширительный бачок | нет | нет | нет | нет | нет | есть | нет | нет | нет | |||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | нет | есть | |||
Фильтр охлаждающей жидкости | нет | нет | нет | нет | нет | есть | нет | нет | нет | |||
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | нет | есть | |||
Ручной насос закачки охлаждающей жидкости | нет | есть | есть | есть | нет | нет | нет | нет | нет | |||
Радиатор жидкостный (драйкулер) | нет | нет | нет | нет | нет | нет | нет | есть | нет | |||
Тип охлаждающей жидкости | нет | нет | нет | нет | нет | нет | нет | Антифриз | нет | |||
Система воздухозабора | ||||||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | ||||||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | нет | есть | нет | нет | нет | |||
Система электрооборудования | ||||||||||||
Зарядный генератор | 55 А | 35 А | 45 А | 80 А | 40 А | да | 55 А | |||||
Пусковое устройство | электростартер 10кВт | Стартер 2 x 7.5 кВт | Стартер 2 x 7.5 кВт | Стартер 7 кВт | Стартер 7 кВт | Стартер 16.4 кВт | электростартер | Стартер | ||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24В | 24 В | |||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | есть | есть | |||
Зарядное устройство АКБ | есть | есть | есть | есть | нет | нет | есть | есть | есть | |||
Система газовыхлопа | ||||||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | |||
Топливная система | ||||||||||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 ×
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
4 × 1000 | 4 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
|||
Расход топлива, л/ч | ||||||||||||
- при 75% нагрузки | 360.3 | 380 | 388 | 2 × 198 | 4 × 103.2 | 4 × 92.6 | 399 | 381 | 404.2 | |||
- при 100% нагрузки | 486.4 | 4 × 135.9 | 4 × 126.1 | 530 | 515.5 | 496.5 | ||||||
Время автономной работы при 75% мощности, ч. | 2.8 | 2.6 | 2.6 | 5.1 | 9.7 | 10.8 | 2.5 | 2.6 | 2.5 | |||
Время автономной работы при 100% мощности, ч. | 2.1 | 7.4 | 7.9 | 1.9 | 1.9 | 2 | ||||||
Топливные фильтры | полнопоточный, со сменным картриджем | |||||||||||
- грубой очистки | да | с водоотделителем и индикатором наличия воды в топливе | да | в наличии | ||||||||
- тонкой очистки | да | да | в наличии | |||||||||
Система топливоподачи | Прямой впрыск | Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением | Прямой впрыск | Модульная система Common Rail Cummins (MCRS) | ||||||||
Масляная система | ||||||||||||
Объем системы смазки, л | 560 | 290 | 390 | 2 × 180 | 4 × 34 | 4 × 48 | 237.2 | 430 | 397 | |||
Расход масла при 100% нагрузки, л/ч | 0.1 | |||||||||||
Габариты открытого исполнения | ||||||||||||
Габаритные размеры (Д×Ш×В), мм | 6200×2200×2800 |
5760×1890×2340
Габаритные размеры и вес указаны без радиатора
|
2 × 4370×2000×2120 | 4 × 3700×1400×2050 | 4 × 4050×1400×2210 | 6100×2200×3400 | 6000×2000×2700 | 6149×2290×2801 | ||||
Вес, кг | 14700 | 17000 | 21000 | 14880 | 20600 | 15000 | 20900 | 16556 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
