Дизельный генератор ADBa-2200 Baudouin (2200 кВт)
еще станций
Baudouin
Дизельные генераторы (электростанции) производства ПСМ серии ADBa мощностью 2200 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADBa-2200 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADBa-2200 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Неприхотливый к качеству Российского дизельного топлива
Основная мощность | 2200 кВт / 2750 кВА |
Резервная мощность | 2500 кВт / 3162 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 436.4 |
- при 100% нагрузки | 570.2 |

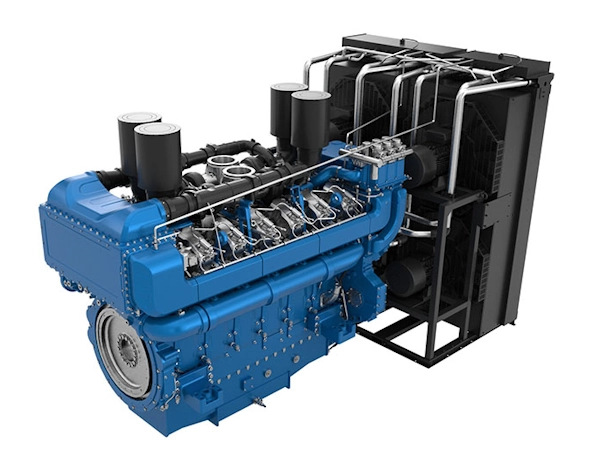

Модель двигателя | Baudouin 16M55G3000/5 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 180 |
Ход поршня, мм | 215 |
Рабочий объем, л | 87.5 |
Степень сжатия | 16.5:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 582 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха |
Зарядный генератор | 55 А |
Пусковое устройство | Стартер |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
![Контейнер цельнометаллический](/upload/iblock/34f/34f6967015ed5d311704934fd381b50d.png)
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADBa «Baudouin»
|
![]()
Серия ADM «MTU»
|
![]() (2 × ADMi-1100)
Серия ADMi «Mitsubishi»
|
![]()
Серия ADYu «Yuchai»
|
![]()
Серия ADC «Cummins»
|
||
Основные характеристики | ||||||
Основная мощность | 2200 кВт / 2750 кВА | 2264 кВт / 2830 кВА | 2240 кВт / 2800 кВА | 2200 кВт / 2750 кВА | 2200 кВт / 2750 кВА | |
Резервная мощность | 2500 кВт / 3162 кВА | 2490 кВт / 3113 кВА | 2464 кВт / 3080 кВА | 2400 кВт / 3000 кВА | 2400 кВт / 3000 кВА | |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | |
Расход топлива, л/ч | ||||||
- при 75% нагрузки | 436.4 | 422 | 2 × 220 | 411 | 406 | |
- при 100% нагрузки | 570.2 | 570 | 528 | |||
Двигатель | ||||||
Модель двигателя | Baudouin 16M55G3000/5 | MTU 20V4000G24F | 2 × Mitsubishi S12R-PTA2 | Yuchai YC16VC3600-D31 | Cummins QSK78-G9 | |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
18VTI
18-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
|
Диаметр цилиндра, мм | 180 | 170 | 170 | 200 | 170 | |
Ход поршня, мм | 215 | 210 | 180 | 210 | 190 | |
Рабочий объем, л | 87.5 | 95.4 | 49.03 | 105.56 | 77.6 | |
Степень сжатия | 16.5:1 | 16.4:1 | 14:1 | 13.5:1 | 15.5:1 | |
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть | есть | |
Генератор | ||||||
Базовая модель генератора | EvoTec TCU528B |
Leroy Somer LSA 53.2 M12
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
|
2 ×
Mecc Alte ECO43-VL/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Leroy Somer LSA 52.3 L12 | Leroy Somer LSA 52.3 UL16 | |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
Номинальный ток ДГУ, А | 3973 | 4085 | 2 × 2021 | 3969 | 3974 | |
Класс изоляции | H | H | H | H | H | |
Степень защиты | IP21 | IP23 | IP23 | IP23 | IP23 | |
Регулятор напряжения (AVR) | ETC-2 | D550 | DER-1/A | D550 | D550 | |
Система охлаждения | ||||||
Объем системы охлаждения, л |
255
без заправочного объёма радиатора
|
2 ×
125
без заправочного объёма радиатора
|
||||
Охладитель наддувочного воздуха | да | да | да | да | да | |
Ручной насос закачки охлаждающей жидкости | нет | есть | есть | нет | нет | |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | нет | есть | |
Радиатор жидкостный | есть | есть | есть | нет | есть | |
Радиатор жидкостный (драйкулер) | нет | нет | нет | есть | нет | |
Тип охлаждающей жидкости | нет | нет | нет | Антифриз | нет | |
Система воздухозабора | ||||||
Воздушный фильтр | фильтроэлемент | |||||
Система электрооборудования | ||||||
Зарядный генератор | 55 А | да | 55 А | |||
Пусковое устройство | Стартер | Стартер 2 x 7.5 кВт | электростартер | Стартер | ||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24В | 24 В | |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | |
Зарядное устройство АКБ | есть | есть | есть | есть | есть | |
Система газовыхлопа | ||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | |
Топливная система | ||||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 ×
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
|
Расход топлива, л/ч | ||||||
- при 75% нагрузки | 436.4 | 422 | 2 × 220 | 411 | 406 | |
- при 100% нагрузки | 570.2 | 570 | 528 | |||
Время автономной работы при 75% мощности, ч. | 2.3 | 2.4 | 4.5 | 2.4 | 2.5 | |
Время автономной работы при 100% мощности, ч. | 1.8 | 1.8 | 1.9 | |||
Топливные фильтры | ||||||
- грубой очистки | да | да | в наличии | |||
- тонкой очистки | да | да | в наличии | |||
Система топливоподачи | Common Rail | Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением | Прямой впрыск | Непосредственный впрыск Cummins HPI | ||
Масляная система | ||||||
Объем системы смазки, л | 582 | 390 | 2 × 180 | 430 | 466 | |
Габариты открытого исполнения | ||||||
Габаритные размеры (Д×Ш×В), мм |
5760×1890×2340
Габаритные размеры и вес указаны без радиатора
|
2 × 4500×2000×2350 | 6000×2000×2700 | 7726×2904×3205 | ||
Вес, кг | 16000 | 22000 | 21700 | 27000 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
