Дизельный генератор ADBa-3000 Baudouin (3000 кВт)
еще станций
Baudouin
Дизельные генераторы (электростанции) производства ПСМ серии ADBa мощностью 3000 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADBa-3000 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADBa-3000 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Неприхотливый к качеству Российского дизельного топлива
Основная мощность | 3000 кВт / 3750 кВА |
Резервная мощность | 3300 кВт / 4125 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 556.6 |
- при 100% нагрузки | 754.4 |

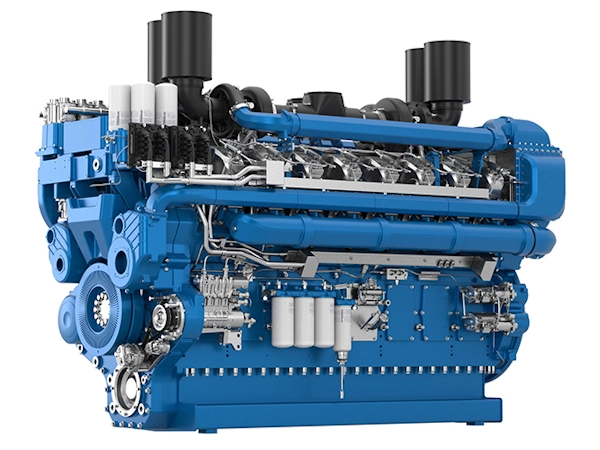

Модель двигателя | Baudouin 16M55G4000/5 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 180 |
Ход поршня, мм | 215 |
Рабочий объем, л | 87.5 |
Степень сжатия | 16.5:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 582 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха |
Зарядный генератор | 55 А |
Пусковое устройство | Стартер |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
![Контейнер цельнометаллический](/upload/iblock/34f/34f6967015ed5d311704934fd381b50d.png)
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADBa «Baudouin»
|
![]() (3 × ADM-1000)
Серия ADM «MTU»
|
![]() (3 × ADMi-1000)
Серия ADMi «Mitsubishi»
|
![]()
Серия ADYu «Yuchai»
|
|||
Основные характеристики | ||||||
Основная мощность | 3000 кВт / 3750 кВА | 3000 кВт / 3750 кВА | 3060 кВт / 3825 кВА | 3000 кВт / 3750 кВА | ||
Резервная мощность | 3300 кВт / 4125 кВА | 3300 кВт / 4125 кВА | 3366 кВт / 4207 кВА | 3300 кВт / 4125 кВА | ||
Частота тока, Гц | 50 | 50 | 50 | |||
Напряжение, В | 400 | 400 | 400 | 400 | ||
Расход топлива, л/ч | ||||||
- при 75% нагрузки | 556.6 | 3 × 195 | 3 × 198 | 572 | ||
- при 100% нагрузки | 754.4 | 785 | ||||
Двигатель | ||||||
Модель двигателя | Baudouin 16M55G4000/5 | 3 × MTU 18V2000G26F | 3 × Mitsubishi S12R-PTA | Yuchai YC16VC4900-D30 | ||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | ||
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
18VTI
18-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
||
Диаметр цилиндра, мм | 180 | 135 | 170 | 200 | ||
Ход поршня, мм | 215 | 156 | 180 | 210 | ||
Рабочий объем, л | 87.5 | 40.2 | 49.03 | 105.56 | ||
Степень сжатия | 16.5:1 | 17.5:1 | 14:1 | 13.5:1 | ||
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть | ||
Генератор | ||||||
Базовая модель генератора | EvoTec TCU568D |
3 ×
Mecc Alte ECO43-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Leroy Somer
|
3 ×
Mecc Alte ECO43-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Leroy Somer LSA 54.2 UL14 | ||
Напряжение, В | 400 | 400 | 400 | 400 | ||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | ||
Номинальный ток ДГУ, А | 5419 | 3 × 1804 | 3 × 1836 | 5413 | ||
Класс изоляции | H | H | H | H | ||
Степень защиты | IP21 | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | ETC-2 | DER-1/A | D550 | |||
Система охлаждения | ||||||
Объем системы охлаждения, л |
3 ×
73
без заправочного объёма радиатора
|
3 ×
335
без заправочного объёма радиатора
|
||||
Охладитель наддувочного воздуха | да | да | да | да | ||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | нет | ||
Радиатор жидкостный | есть | есть | есть | нет | ||
Ручной насос закачки охлаждающей жидкости | нет | есть | есть | нет | ||
Радиатор жидкостный (драйкулер) | нет | нет | нет | есть | ||
Тип охлаждающей жидкости | нет | нет | нет | Антифриз | ||
Система воздухозабора | ||||||
Воздушный фильтр | фильтроэлемент | |||||
Система электрооборудования | ||||||
Зарядный генератор | 55 А | да | ||||
Пусковое устройство | Стартер | Стартер 2 x 7.5 кВт | электростартер | |||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24В | ||
Комплект аккумуляторных батарей | есть | есть | есть | есть | ||
Зарядное устройство АКБ | есть | есть | есть | есть | ||
Система газовыхлопа | ||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | ||
Топливная система | ||||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
3 ×
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
3 ×
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
||
Расход топлива, л/ч | ||||||
- при 75% нагрузки | 556.6 | 3 × 195 | 3 × 198 | 572 | ||
- при 100% нагрузки | 754.4 | 785 | ||||
Время автономной работы при 75% мощности, ч. | 1.8 | 5.1 | 5.1 | 1.7 | ||
Время автономной работы при 100% мощности, ч. | 1.3 | 1.3 | ||||
Топливные фильтры | ||||||
- грубой очистки | да | да | ||||
- тонкой очистки | да | да | ||||
Система топливоподачи | Common Rail | Система впрыска высокого давления Common-Rail с электронным управлением | Прямой впрыск | |||
Масляная система | ||||||
Объем системы смазки, л | 582 | 3 × 110 | 3 × 180 | 460 | ||
Габариты открытого исполнения | ||||||
Габаритные размеры (Д×Ш×В), мм | 3 × 5730×2100×2350 | 3 × 4370×2000×2120 | 7000×2000×2700 | |||
Вес, кг | 22500 | 31500 | 23300 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
