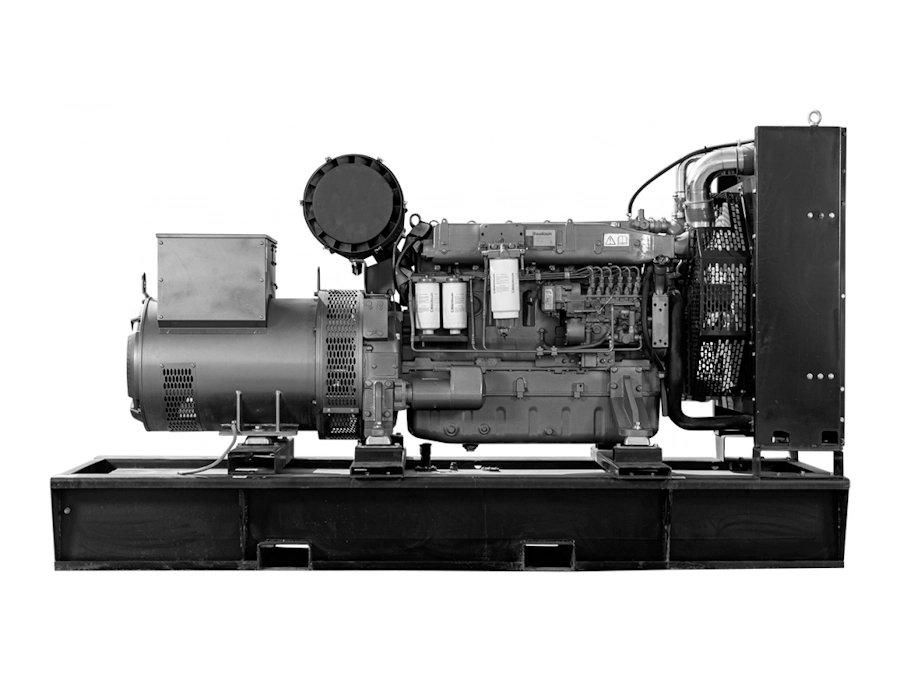

Дизельный генератор ADBa-900 Baudouin (900 кВт)
еще станций
Baudouin
Дизельные генераторы (электростанции) производства ПСМ серии ADBa мощностью 900 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADBa-900 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADBa-900 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Неприхотливый к качеству Российского дизельного топлива
Основная мощность | 900 кВт / 1125 кВА |
Резервная мощность | 990 кВт / 1237 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 151.4 |
- при 100% нагрузки | 204.4 |

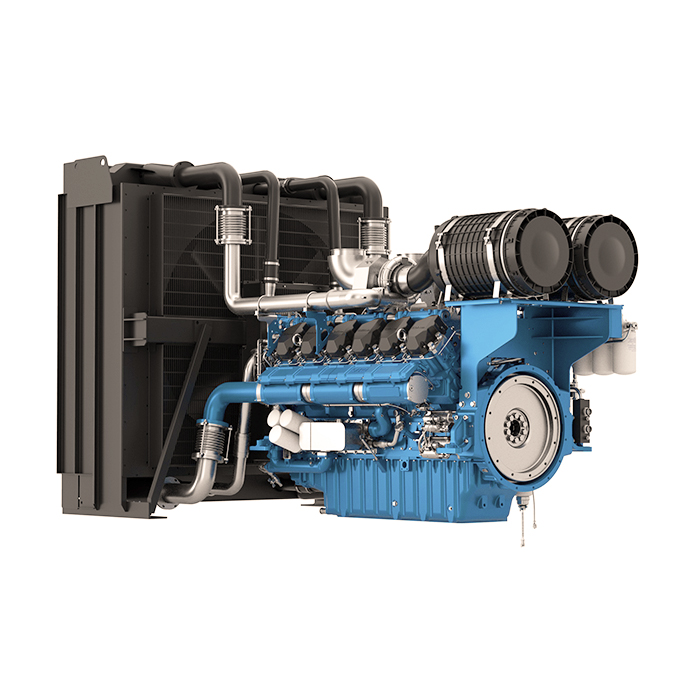

Модель двигателя | Baudouin 12M33G1250/5 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 150 |
Ход поршня, мм | 185 |
Рабочий объем, л | 39.2 |
Степень сжатия | 15:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 160 |
Воздушный фильтр | фильтроэлемент |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 188 |
Тип охлаждающей жидкости | Антифриз |
Зарядный генератор | 55 А |
Пусковое устройство | электростартер 10 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
![Контейнер «Север»](/upload/iblock/32b/32b4e2b0eecf85156f75c822c383113a.png)
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
![Контейнер цельнометаллический](/upload/resize_cache/iblock/361/320_200_1/361dc4fcae78144cda88682c02128bac.jpg)
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
![]()
Серия ADBa «Baudouin»
|
![]()
Серия ADM «MTU»
|
![]() (2 × ADV-460)
Серия ADV «Volvo Penta»
|
||
Основные характеристики | ||||
Основная мощность | 900 кВт / 1125 кВА | 910 кВт / 1137 кВА | 912 кВт / 1140 кВА | |
Резервная мощность | 990 кВт / 1237 кВА | 1001 кВт / 1251 кВА | 1008 кВт / 1260 кВА | |
Частота тока, Гц | 50 | 50 | 50 | |
Напряжение, В | 400 | 400 | 400 | |
Ресурс до капитального ремонта, м.ч. | 40 000 | |||
Расход топлива, л/ч | ||||
- при 75% нагрузки | 151.4 | 180 | 2 × 84.9 | |
- при 100% нагрузки | 204.4 | 2 × 117.2 | ||
Двигатель | ||||
Модель двигателя | Baudouin 12M33G1250/5 | MTU 16V2000G36F | 2 × Volvo Penta TAD1642GE | |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
|
Диаметр цилиндра, мм | 150 | 135 | 144 | |
Ход поршня, мм | 185 | 156 | 165 | |
Рабочий объем, л | 39.2 | 35.7 | 16.12 | |
Степень сжатия | 15:1 | 17.5:1 | 16.5:1 | |
Система аварийного останова двигателя | электромагнитный клапан | |||
Электрический подогреватель охлаждающей жидкости | есть | есть | нет | |
Генератор | ||||
Базовая модель генератора | EvoTec TCU428D |
Mecc Alte ECO43-2M/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Leroy Somer
|
2 × Marelli Motori MJB 355 SB4 | |
Напряжение, В | 400 | 400 | 400 | |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | |
Номинальный ток ДГУ, А | 1625 | 1642 | 2 × 821 | |
Класс изоляции | H | H | H | |
Степень защиты | IP22 | IP23 | IP23 | |
Регулятор напряжения (AVR) | ETC-2 | DER-1/A | M31FA600A | |
Система охлаждения | ||||
Объем системы охлаждения, л | 188 |
70
без заправочного объёма радиатора
|
2 × 60 | |
Тип охлаждающей жидкости | Антифриз | |||
Охладитель наддувочного воздуха | да | да | да | |
Расширительный бачок | нет | нет | есть | |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | |
Фильтр охлаждающей жидкости | нет | нет | есть | |
Радиатор жидкостный | есть | есть | есть | |
Ручной насос закачки охлаждающей жидкости | нет | есть | нет | |
Система воздухозабора | ||||
Воздушный фильтр | фильтроэлемент | |||
Подогреватель воздуха впускного коллектора | нет | нет | есть | |
Система электрооборудования | ||||
Зарядный генератор | 55 А | 80 А | ||
Пусковое устройство | электростартер 10 кВт | Стартер 7 кВт | ||
Напряжение в системе электрооборудования | 24 В | 24 В | ||
Комплект аккумуляторных батарей | есть | есть | есть | |
Зарядное устройство АКБ | есть | есть | нет | |
Система газовыхлопа | ||||
Тип глушителя | Промышленный | Промышленный | Промышленный | |
Топливная система | ||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 × 1000 | |
Расход топлива, л/ч | ||||
- при 75% нагрузки | 151.4 | 180 | 2 × 84.9 | |
- при 100% нагрузки | 204.4 | 2 × 117.2 | ||
Время автономной работы при 75% мощности, ч. | 6.6 | 5.6 | 11.8 | |
Время автономной работы при 100% мощности, ч. | 4.9 | 8.5 | ||
Топливные фильтры | ||||
- грубой очистки | да | с водоотделителем и индикатором наличия воды в топливе | ||
- тонкой очистки | да | |||
Система топливоподачи | Прямой впрыск | Система впрыска высокого давления Common-Rail с электронным управлением | ||
Масляная система | ||||
Объем системы смазки, л | 160 | 102 | 2 × 48 | |
Расход масла при 100% нагрузки, л/ч | 0.1 | |||
Габариты открытого исполнения | ||||
Габаритные размеры (Д×Ш×В), мм |
4330×1750×1830
Габаритные размеры и вес указаны без радиатора
|
2 × 3800×1210×2115 | ||
Вес, кг | 6600 | 9300 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
