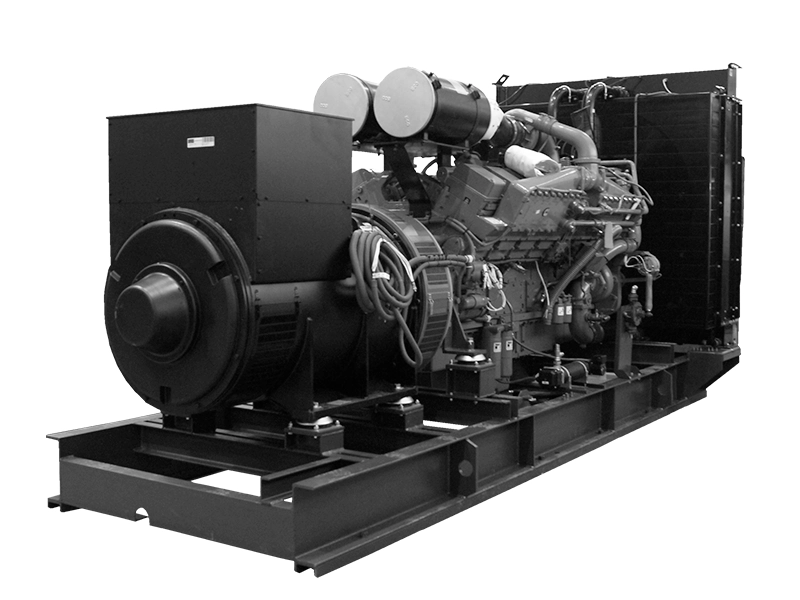

Высоковольтный дизельный генератор ADC-2500 Cummins (2500 кВт)
еще станций
Cummins
Дизельные генераторы (электростанции) производства ПСМ серии ADC-2500 10.5 kV мощностью 2500 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 10500 В.
Высоковольтные генераторы ADC-2500 10.5 kV применяются в качестве основных и резервных источников электроснабжения автономных объектов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 10.5кВ или 10.5кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.
К электростанции ADC-2500 10.5 kV мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Обладают высокой работоспособностью при низких эксплуатационных затратах
- Отлично подходят для обеспечения энергоснабжения нефтегазовой отрасли
- Большой опыт эксплуатации в России гарантирует доступность запасных частей и сервисного обслуживания
Основная мощность | 2500 кВт / 3125 кВА |
Резервная мощность | 2750 кВт / 3437 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 10500 |
Ресурс до капитального ремонта, м.ч. | 25 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 483 |
- при 100% нагрузки | 645 |
Модель двигателя | Cummins QSK95-G4 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 190 |
Ход поршня, мм | 210 |
Рабочий объем, л | 95.3 |
Степень сжатия | 15.5:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 647 |
Габаритные размеры (Д×Ш×В), мм | 7890×3028×3810 |
Вес, кг | 30700 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Ручной насос закачки охлаждающей жидкости | |
Охладитель наддувочного воздуха |
Зарядный генератор | 140 А |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADC «Cummins»
|
Серия ADBa «Baudouin»
|
|
Оценки | ||
Адаптированность к России
|
||
Экономичность
|
||
Уровень цены
|
||
Стоимость обслуживания
|
||
Доступность сервисного обслуживания
|
||
Качество двигателя
|
||
Основные характеристики | ||
Основная мощность | 2500 кВт / 3125 кВА | 2500 кВт / 3125 кВА |
Резервная мощность | 2750 кВт / 3437 кВА | 2646 кВт / 3307 кВА |
Частота тока, Гц | 50 | 50 |
Напряжение, В | 10500 | 10500 |
Ресурс до капитального ремонта, м.ч. | 25 000 | |
Расход топлива, л/ч | ||
- при 75% нагрузки | 483 | 465 |
- при 100% нагрузки | 645 | 608.1 |
Двигатель | ||
Модель двигателя | Cummins QSK95-G4 | Baudouin 16M55G3300/5 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 190 | 180 |
Ход поршня, мм | 210 | 215 |
Рабочий объем, л | 95.3 | 87.5 |
Степень сжатия | 15.5:1 | 16.5:1 |
Электрический подогреватель охлаждающей жидкости | есть | есть |
Генератор | ||
Базовая модель генератора |
MeccAlte ECO47HV-2M/4
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором
|
EvoTec
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Напряжение, В | 10500 | 10500 |
Род тока | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 176 | 172 |
Класс изоляции | H | H |
Степень защиты | IP23 | IP23 |
Регулятор напряжения (AVR) | DER-2 | |
Система охлаждения | ||
Охладитель наддувочного воздуха | да | да |
Крыльчатка вентилятора толкающего типа | есть | есть |
Радиатор жидкостный | есть | есть |
Ручной насос закачки охлаждающей жидкости | есть | нет |
Система электрооборудования | ||
Зарядный генератор | 140 А | 55 А |
Пусковое устройство | Стартер | |
Напряжение в системе электрооборудования | 24 В | 24 В |
Комплект аккумуляторных батарей | есть | есть |
Зарядное устройство АКБ | есть | есть |
Система газовыхлопа | ||
Тип глушителя | Промышленный | Промышленный |
Топливная система | ||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
Расход топлива, л/ч | ||
- при 75% нагрузки | 483 | 465 |
- при 100% нагрузки | 645 | 608.1 |
Время автономной работы при 75% мощности, ч. | 2.1 | 2.2 |
Время автономной работы при 100% мощности, ч. | 1.6 | 1.6 |
Топливные фильтры | ||
- грубой очистки | в наличии | да |
- тонкой очистки | в наличии | да |
Система топливоподачи | Модульная система Common Rail Cummins (MCRS) | Common Rail |
Масляная система | ||
Объем системы смазки, л | 647 | 582 |
Габариты открытого исполнения | ||
Габаритные размеры (Д×Ш×В), мм | 7890×3028×3810 | |
Вес, кг | 30700 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
